تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | مضخم تشغيل مزدوج مع إدخال/إخراج من السكة إلى السكة,مضخم تشغيل منخفض التيار 1.8 مللي أمبير,مضخم تشغيل في حزمة SOIC بـ 8 سنون,low current 1.8mA op amp,8-pin SOIC package op amp |
||

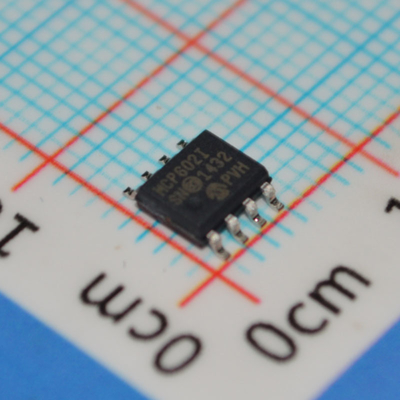

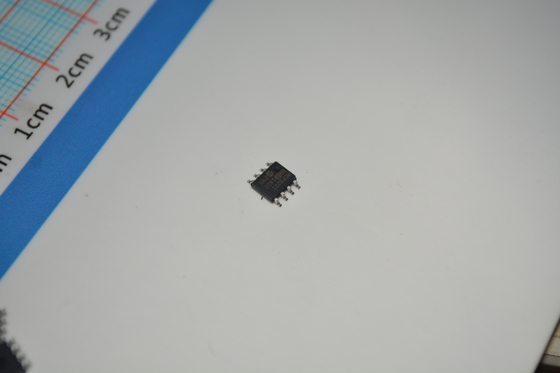

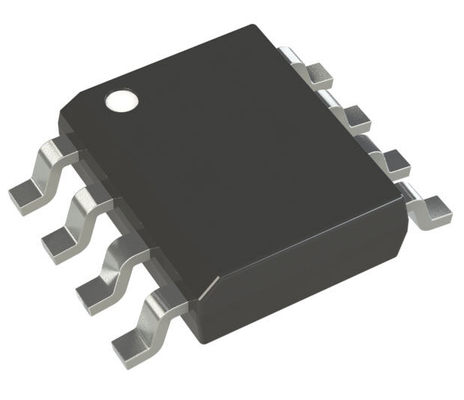

MCP602-I/SN 2.7V-6V مضخم تشغيلي مزدوج مع نطاق ترددي 10 ميجاهرتز، تيار منخفض 1.8 مللي أمبير، إدخال/إخراج من السكة إلى السكة، تشغيل 3 فولت/5 فولت، وعبوة SOIC بـ 8 سنون
وnbsp;
الميزات
وbull; إمداد فردي: 2.7 فولت إلى 6.0 فولت
وbull; خرج من السكة إلى السكة
وbull; نطاق الإدخال يشمل الأرضي
وbull; ناتج عرض النطاق الترددي: 2.8 ميجاهرتز (نموذجي)
وbull; مستقر عند كسب الوحدة
وbull; تيار هادئ منخفض: 230 وmicro;A/مضخم (نموذجي)
وbull; تحديد الشريحة (CS): MCP603 فقط
وbull; نطاقات درجة الحرارة:
وnbsp; - صناعي: -40anddeg;C إلى +85anddeg;C
وnbsp; - ممتد: -40anddeg;C إلى +125anddeg;C
وbull; متوفر في إصدارات فردية ومزدوجة ورباعية
وnbsp;
التطبيقات
وbull; المعدات المحمولة
وbull; مشغل محول A/D
وbull; مضخم أولي للديود الضوئي
وbull; مرشحات تناظرية
وbull; الحصول على البيانات
وbull; أجهزة الكمبيوتر المحمولة و PDAs
وbull; واجهة المستشعر
وnbsp;
الوصف
تتوفر عائلة Microchip Technology Inc. MCP601/1R/2/3/4 من المضخمات التشغيلية (op amps) منخفضة الطاقة في تكوينات فردية (MCP601)، وفردية مع تحديد الشريحة (CS) (MCP603)، ومزدوجة (MCP602)، ورباعية (MCP604). تستخدم هذه المضخمات التشغيلية تقنية CMOS متقدمة توفر تيار تحيز منخفضًا، وتشغيلًا عالي السرعة، وكسبًا عاليًا للحلقة المفتوحة، وتأرجحًا من السكة إلى السكة. يعمل هذا المنتج بجهد إمداد فردي يمكن أن يصل إلى 2.7 فولت، بينما يسحب 230 وmicro;A (نموذجي) من التيار الهادئ لكل مضخم. بالإضافة إلى ذلك، يذهب نطاق جهد الإدخال المشترك 0.3 فولت أسفل الأرضي، مما يجعل هذه المضخمات مثالية للتشغيل بإمداد فردي.
هذه الأجهزة مناسبة للدورات منخفضة الطاقة التي تعمل بالبطارية نظرًا لانخفاض التيار الهادئ، ولمضخمات تشغيل محول A/D بسبب عرض النطاق الترددي الواسع أو لمرشحات مكافحة التشويش بسبب انخفاض تيار تحيز الإدخال.
تتوفر MCP601 و MCP602 و MCP603 في عبوات PDIP و SOIC و TSSOP القياسية ذات 8 أسنان. تتوفر MCP601 و MCP601R أيضًا في عبوة SOT-23 القياسية ذات 5 أسنان، بينما تتوفر MCP603 في عبوة SOT-23 القياسية ذات 6 أسنان. يتم تقديم MCP604 في عبوات PDIP و SOIC و TSSOP القياسية ذات 14 سنًا.
تتوفر عائلة MCP601/1R/2/3/4 في نطاقات درجة الحرارة الصناعية والممتدة ولديها نطاق إمداد طاقة من 2.7 فولت إلى 6.0 فولت
وnbsp;
معلومات
|
الفئة
|
وnbsp;
|
|
|
الشركة المصنعة
|
وnbsp;
|
|
|
السلسلة
|
-
|
وnbsp;
|
|
التعبئة والتغليف
|
أنبوب
|
وnbsp;
|
|
حالة الجزء
|
نشط
|
وnbsp;
|
|
نوع المضخم
|
وnbsp;
|
|
|
عدد الدوائر
|
2
|
وnbsp;
|
|
نوع الإخراج
|
من السكة إلى السكة
|
وnbsp;
|
|
معدل التغيير
|
2.3 فولت/وmicro;s
|
وnbsp;
|
|
ناتج عرض النطاق الترددي
|
2.8 ميجاهرتز
|
وnbsp;
|
|
التيار - تحيز الإدخال
|
1 pA
|
وnbsp;
|
|
الجهد - إزاحة الإدخال
|
700 وmicro;V
|
وnbsp;
|
|
التيار - الإمداد
|
230 وmicro;A (x2 قنوات)
|
وnbsp;
|
|
التيار - الإخراج / القناة
|
22 مللي أمبير
|
وnbsp;
|
|
الجهد - نطاق الإمداد (الحد الأدنى)
|
2.7 فولت
|
وnbsp;
|
|
الجهد - نطاق الإمداد (الحد الأقصى)
|
6 فولت
|
وnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 85anddeg;C (TA)
|
وnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
وnbsp;
|
|
العبوة / العلبة
|
8-SOIC (0.154andquot;، عرض 3.90 مم)
|
وnbsp;
|
|
عبوة جهاز المورد
|
8-SOIC
|
وnbsp;
|
|
رقم المنتج الأساسي
|
وnbsp;
الرسم
