تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | مشغل شاشة LED MAX7221EWG+T,دائرة متكاملة (IC) مشغل LED بواجهة SPI,وحدة تحكم LED SOIC ذات 24 سنًا,SPI interface LED driver IC,24-pin SOIC LED controller |
||

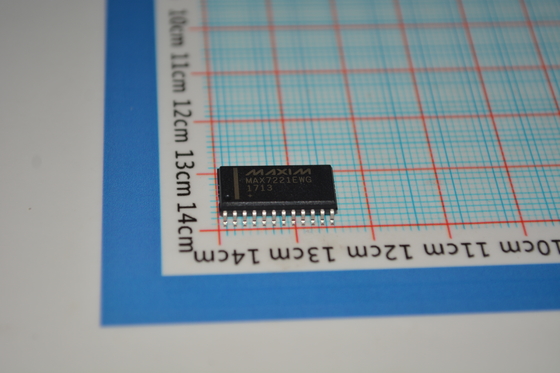

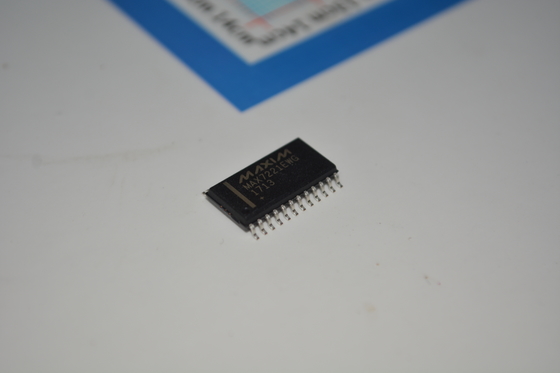

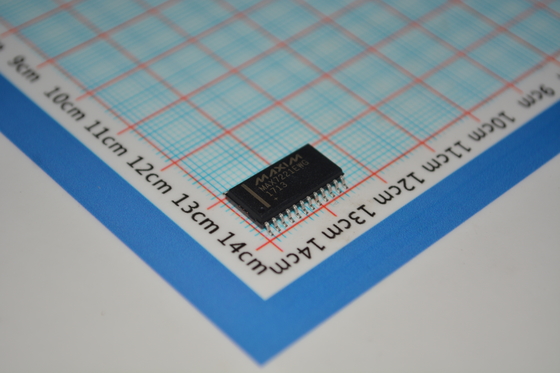

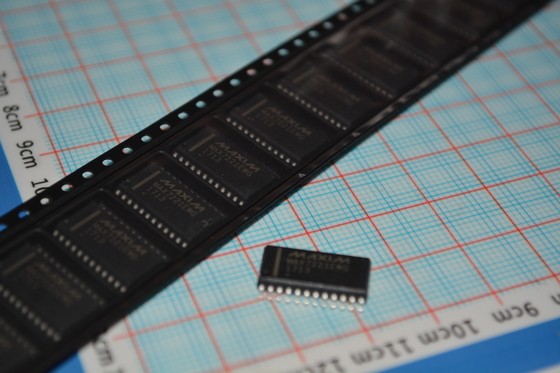

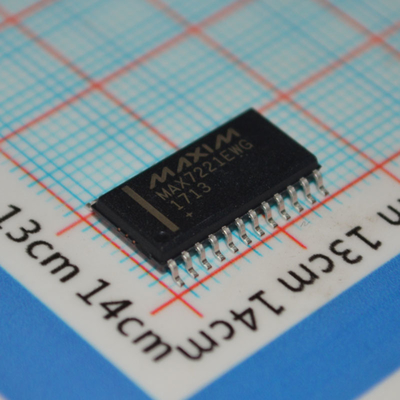

MAX7221EWG+T برنامج تشغيل شاشة LED بـ 8 أرقام مع واجهة SPI معدل بيانات تسلسلي 10 ميجاهرتز تشغيل 2.7 فولت - 5.5 فولت تحكم فردي في LED وعبوة SOIC عريضة بـ 24 سنًا
وnbsp;
الميزات
● واجهة تسلسلية 10 ميجاهرتز
● التحكم في شريحة LED الفردية
● تحديد رقم فك التشفير/عدم فك التشفير
● إيقاف تشغيل منخفض الطاقة 150andmu;A (البيانات محفوظة)
● التحكم في السطوع الرقمي والتناظري
● عرض فارغ عند التشغيل
● تشغيل شاشة LED ذات الكاثود المشترك
● برامج تشغيل شرائح محدودة معدل الدوران لتقليل EMI (MAX7221)
● واجهة تسلسلية SPI، QSPI، MICROWIRE (MAX7221)
● عبوات DIP و SO بـ 24 سنًا
وnbsp;
التطبيقات
● شاشات الرسم البياني الشريطي
● وحدات التحكم الصناعية
● عدادات اللوحات
● شاشات مصفوفة LED
وnbsp;
الوصف
MAX7219/MAX7221 عبارة عن برامج تشغيل شاشة ذات كاثود مشترك للإدخال/الإخراج التسلسلي المدمجة والتي تربط المعالجات الدقيقة (andmu;Ps) بشاشات LED رقمية بـ 7 شرائح لما يصل إلى 8 أرقام، أو شاشات الرسم البياني الشريطي، أو 64 LED فردية. يتضمن ذلك على الرقاقة فك تشفير رمز BCD-B، ودوائر المسح المتعدد، وبرامج تشغيل الشرائح والأرقام، وذاكرة وصول عشوائي ثابتة 8x8 تخزن كل رقم. مطلوب مقاوم خارجي واحد فقط لضبط تيار الشريحة لجميع مصابيح LED. يتوافق MAX7221 مع SPIandtrade;، QSPIandtrade;، و MICROWIREandtrade;، ولديه برامج تشغيل شرائح محدودة معدل الدوران لتقليل EMI.
تتصل واجهة تسلسلية مريحة ذات 4 أسلاك بجميع andmu;Ps الشائعة. يمكن معالجة الأرقام الفردية وتحديثها دون إعادة كتابة الشاشة بأكملها. يسمح MAX7219/MAX7221 أيضًا للمستخدم بتحديد فك تشفير الرمز B أو عدم فك التشفير لكل رقم.
تتضمن الأجهزة وضع إيقاف التشغيل منخفض الطاقة 150andmu;A، والتحكم في السطوع التناظري والرقمي، وسجل حد المسح الذي يسمح للمستخدم بعرض من 1 إلى 8 أرقام، ووضع اختبار يجبر جميع مصابيح LED على التشغيل.
للتطبيقات التي تتطلب تشغيل 3 فولت أو وميض الشرائح، راجع ورقة بيانات MAX6951.
وnbsp;
معلومات
|
الفئة
|
وnbsp;
|
|
|
الشركة المصنعة
|
Analog Devices Inc./Maxim Integrated
|
وnbsp;
|
|
السلسلة
|
-
|
وnbsp;
|
|
التعبئة والتغليف
|
شريط وamp; بكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
وnbsp;
وnbsp;
وnbsp;
|
|
حالة الجزء
|
نشط
|
وnbsp;
|
|
نوع العرض
|
LED
|
وnbsp;
|
|
التكوين
|
7 شرائح + DP
|
وnbsp;
|
|
الواجهة
|
تسلسلي بـ 4 أسلاك
|
وnbsp;
|
|
الأرقام أو الأحرف
|
8 أرقام
|
وnbsp;
|
|
التيار - الإمداد
|
330 مللي أمبير
|
وnbsp;
|
|
الجهد - الإمداد
|
4 فولت ~ 5.5 فولت
|
وnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 85anddeg;C
|
وnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
وnbsp;
|
|
العبوة / العلبة
|
24-SOIC (0.295andquot;، عرض 7.50 مم)
|
وnbsp;
|
|
عبوة جهاز المورد
|
24-SOIC
|
وnbsp;
|
|
رقم المنتج الأساسي
|
وnbsp;
الرسم
