تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

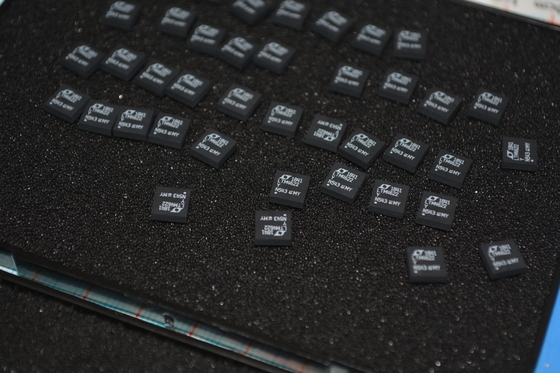

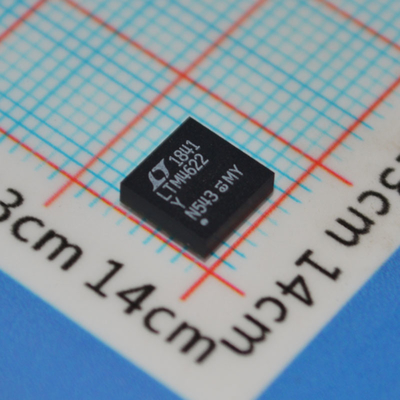

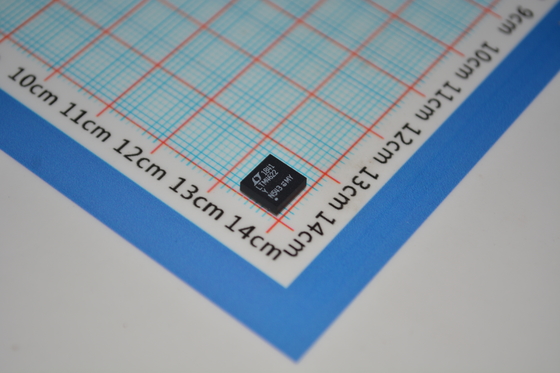

LTM4622IY 4A 20V منظومة المزامنة للـ μModule Step-Down مع كفاءة 95% 3.1-20V مدخل ±1.5% دقة الإخراج 2.5MHz التبديل و 6.25mm × 6.25mm حزمة BGA
الخصائص
n محلول كامل في < 1 سم2
ن نطاق طاقة الدخول الواسع: 3.6 فولت إلى 20 فولت
إدخال 3.3 فولت متوافق مع رقم VIN مرتبط بـ INTVCC
n فولت الخروج من 0.6 فولت إلى 5.5 فولت
n التيار الخارجي المزدوج 2.5A (3A الذروة) أو واحد 5A
n ± 1.5% الحد الأقصى للخطأ في تنظيم الجهد الخارجي الإجمالي فوق الحمل والخط والحرارة
n التحكم في الوضع الحالي، الاستجابة العابرة السريعة
n مزامنة التردد الخارجي
n متعدد المراحل متوازية مع مشاركة التيار
n تتبع الجهد الخارجي وقدرة البدء الناعم
n إختيار وضع التفجير®
n حماية الدخول من الفولتشة الزائدة والحرارة الزائدة
مؤشرات جيدة للطاقة

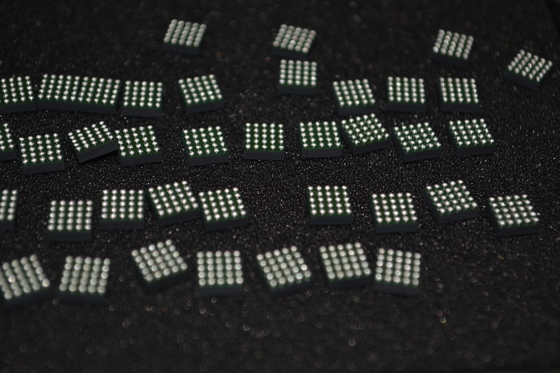

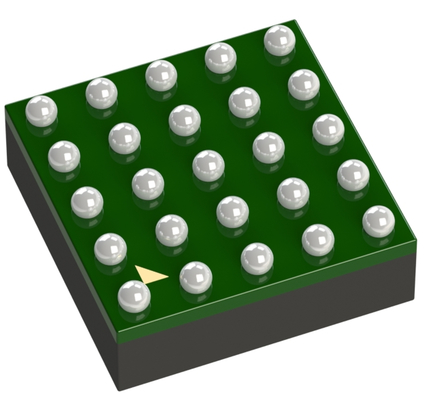

n 6.25mm × 6.25mm × 1.82mm LGA و 6.25mm × 6.25mm × 2.42mm BGA الحزم
التطبيقات
n تحويل نقطة التحميل للأغراض العامة
الاتصالات والشبكات والمعدات الصناعية
أجهزة التشخيص الطبية
n أنظمة الاختبار والإصلاح
الوصف
LTM®4622 هو جهاز تحكم طاقة 2.5A مزدوج كامل مع وضع التبديل التدريجي μModule® (وحدة الطاقة) في حزمة LGA ضئيلة جداً 6.25mm × 6.25mm × 1.82mm و 6.25mm × 6.25mm × 2.42mm BGA.ويشمل في الحزمة هو تحكم التبديلتعمل على نطاق فولتاج الدخول من 3.6 فولت إلى 20 فولت ، LTM4622 تدعم نطاق فولتاج الخروج من 0.6 فولت إلى 5.5 فولت ،يتم تعيينها بمقاومة خارجية واحدةتصميمه عالي الكفاءة يوفر التيار المستمر مزدوج 2.5A ، 3A ذروة ، مخرج. تحتاج فقط إلى عدد قليل من المكثفات الدخلية والخارجية السيراميكية.
يدعم LTM4622 عملية وضع انفجار قابلة للاختيار وتتبع الجهد الخارجي لترتيب خط التغذية.تتيح تردد التبديل العالي والتحكم في وضع التيار الاستجابة العابرة السريعة للغاية لتغيرات الخط والحمل دون التضحية بالاستقرار.
وتشمل ميزات حماية الخطأ زيادة الجهد في المدخلات وحماية زيادة التيار في الإخراج وحماية من زيادة درجة الحرارة. يتوفر LTM4622 مع SnPb (BGA) أو النهاية النهائية المتوافقة مع RoHS.
المعلومات
|
الفئة
|
|
|
|
مفر
|
|
|
|
السلسلة
|
|
|
|
التعبئة
|
الصندوق
|
|
|
حالة الجزء
|
نشط
|
|
|
النوع
|
وحدة PoL غير معزولة
|
|
|
عدد المخرجات
|
2
|
|
|
الجهد - المدخل (دقيقة)
|
3.6 فولت
|
|
|
الجهد - المدخل (ماكس)
|
20 فولت
|
|
|
الجهد - الخروج 1
|
|
|
|
الجهد - الإخراج 2
|
0.6 ~ 5.5 فولت
|
|
|
الجهد - الخروج 3
|
-
|
|
|
الجهد - الخروج 4
|
-
|
|
|
التيار - الخروج (أكثر)
|
2.5A، 2.5A
|
|
|
التطبيقات
|
ITE (التجارية)
|
|
|
الخصائص
|
مكتب المراقبة، مكتب المراقبة، مكتب المراقبة
|
|
|
درجة حرارة العمل
|
-40°C ~ 125°C
|
|
|
الكفاءة
|
-
|
|
|
نوع التثبيت
|
جبل السطح
|
|
|
الحزمة / الحقيبة
|
وحدة 25-PowerBBGA
|
|
|
الحجم / البعد
|
0.25" L x 0.25" W x 0.10" H (6.3mm x 6.3mm x 2.4mm)
|
|
|
حزمة أجهزة المورد
|
25-BGA (6.25x6.25)
|
|
|
رقم المنتج الأساسي
|
الرسم
