تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | محول LTC3454EDD بوك بوست مع تحكم I2C,معدل التحويل الكهربائي عالي الكفاءة 1.5A,محول 3mm DFN الحزمة بوك-دعم,high-efficiency 1.5A buck-boost converter IC,3mm DFN package buck-boost converter |
||
LTC3454EDD#PBF محول رفع وخفض عالي الكفاءة 1.5 أمبير مع مدخل 2.7-5.5 فولت، كفاءة ذروة 92%، تحكم Iandsup2;C، ضوضاء منخفضة، إيقاف تشغيل 2.5andmicro;A، وحزمة DFN صغيرة 3 مم × 3 مم
andnbsp;
الميزات
n كفاءة عالية: andgt;90% نموذجية في وضع الشعلة، andgt;80% في وضع الفلاش
n نطاق VIN واسع: 2.7 فولت إلى 5.5 فولت
n تيار خرج مستمر يصل إلى 1 أمبير
n دقة برمجة تيار LED بنسبة 3.5%
n بدء تشغيل داخلي سلس
n حماية LED مفتوحة/قصيرة الدائرة
n تشغيل بتردد ثابت 1 ميجاهرتز
n تيار إيقاف تشغيل صفري
n حماية من درجة الحرارة الزائدة

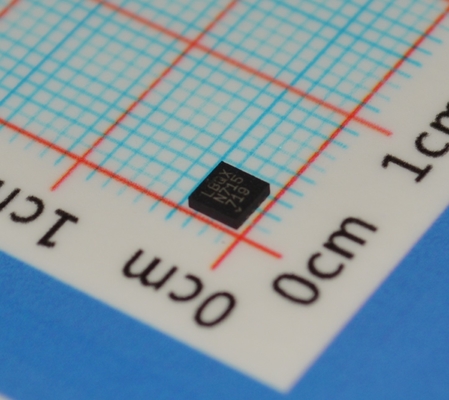

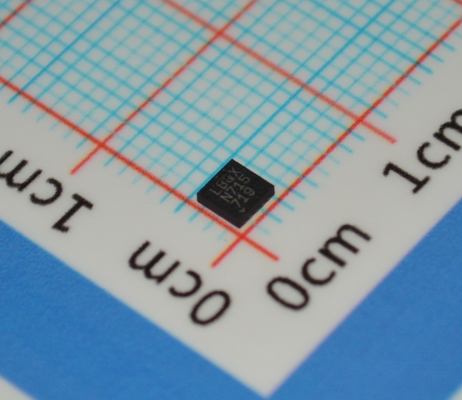

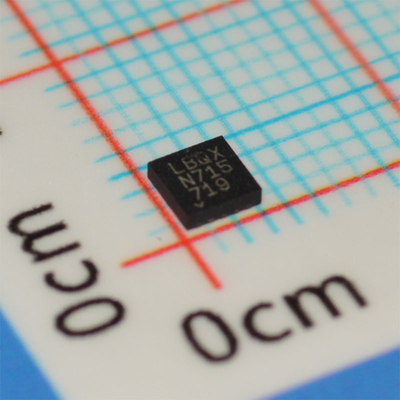

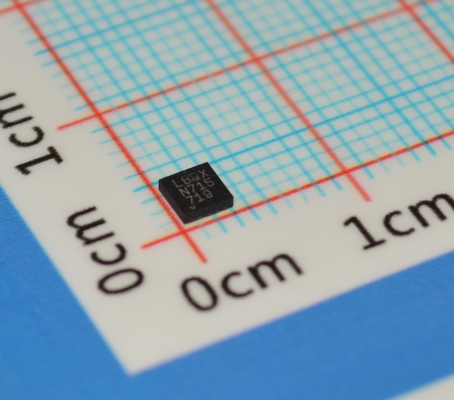

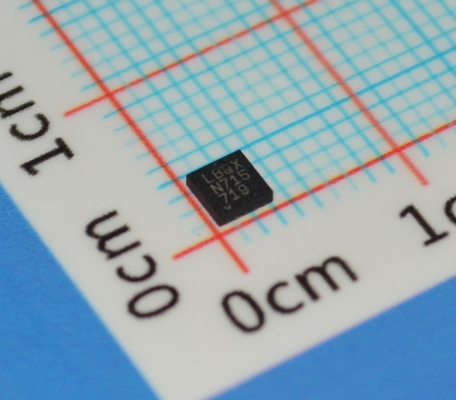

n حزمة DFN صغيرة محسنة حراريًا بـ 10 أطراف (3 مم × 3 مم)
andnbsp;
التطبيقات
n فلاش كاميرا الهاتف المحمول
n إضاءة شعلة الهاتف المحمول
n الكاميرات الرقمية
n أجهزة المساعد الرقمي الشخصي (PDAs)
n مشغلات LED متنوعة من نوع Li-Ion
andnbsp;
الوصف
LTCandreg;3454 هو محول DC/DC متزامن للرفع والخفض مُحسّن لقيادة مصباح LED واحد عالي الطاقة بتيارات تصل إلى 1 أمبير من بطارية Li-Ion أحادية الخلية في الإدخال. يعمل المنظم إما في وضع الرفع المتزامن، أو الرفع المتزامن، أو وضع الرفع والخفض اعتمادًا على جهد الإدخال وجهد LED الأمامي. يمكن تحقيق كفاءة PLED/PIN أكبر من 90% عبر النطاق القابل للاستخدام بالكامل لبطارية Li-Ion (2.7 فولت إلى 4.2 فولت).
يمكن برمجة تيار LED إلى أحد أربعة مستويات، بما في ذلك الإيقاف، مع مقاومات خارجية مزدوجة ومدخلات تمكين مزدوجة. في وضع الإيقاف، لا يتم سحب أي تيار إمداد.
يسمح تردد التشغيل الثابت العالي البالغ 1 ميجاهرتز باستخدام مكونات خارجية صغيرة. يتم توفير LTC3454 في حزمة DFN (0.75 مم) محسنة حراريًا بـ 10 أطراف (3 مم × 3 مم).
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Analog Devices Inc.
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
أنبوب
|
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
النوع
|
منظم DC DC
|
andnbsp;
|
|
الطوبولوجيا
|
خفض (Buck)، رفع (Boost)
|
andnbsp;
|
|
المفتاح (المفاتيح) الداخلية
|
نعم
|
andnbsp;
|
|
عدد المخرجات
|
1
|
andnbsp;
|
|
الجهد - الإمداد (الحد الأدنى)
|
2.7 فولت
|
andnbsp;
|
|
الجهد - الإمداد (الحد الأقصى)
|
5.5 فولت
|
andnbsp;
|
|
الجهد - الإخراج
|
5.15 فولت
|
andnbsp;
|
|
التيار - الإخراج / القناة
|
1 أمبير
|
andnbsp;
|
|
التردد
|
1 ميجاهرتز
|
andnbsp;
|
|
التعتيم
|
-
|
andnbsp;
|
|
التطبيقات
|
فلاش الكاميرا
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|
الحزمة / العلبة
|
10-WFDFN Exposed Pad
|
andnbsp;
|
|
حزمة جهاز المورد
|
10-DFN (3x3)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
