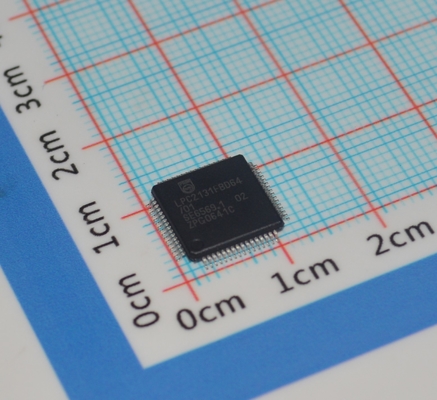

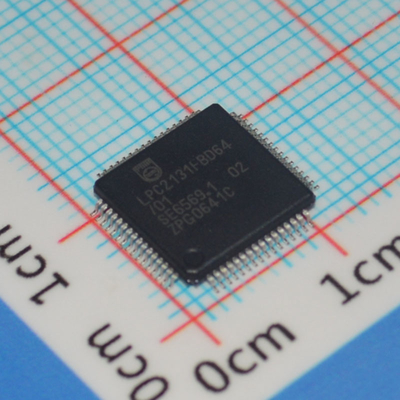

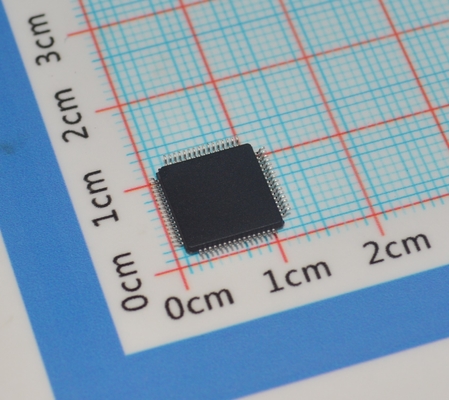

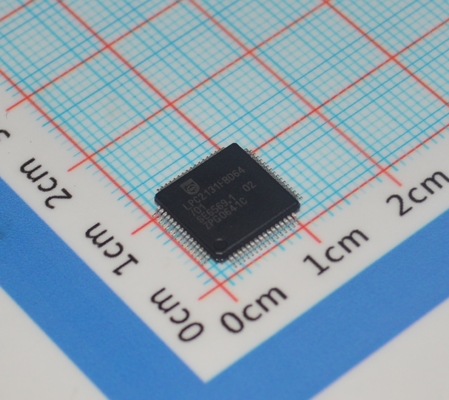

LPC2131FBD64/01,15 ARM7 MCU 32 بت RISC Core 64KB Flash 16KB RAM 60MHz السرعة USB 2.0 2x UART 64-LQFP -40 °C إلى +85 °C الصناعية

LPC2131FBD64/01,15 ARM7 MCU 32 بت RISC Core 64KB فلاش 16KB ذاكرة الوصول العشوائي 60MHz سرعة USB 2.0 2x UART 64-LQFP -40anddeg؛C إلى +85anddeg؛C الصناعية

وnbsp

الخصائص والفوائد

2.1 التحسينات التي تقدمها أجهزة LPC213x/01

• تسمح منافذ GPIO السريعة بتبديل دبوس البوابة بسرعة تصل إلى 3.5 مرة أسرع من LPC213x الأصلي. كما أنها تسمح بقراءة دبوس البوابة في أي وقت بغض النظر عن وظيفته.

- تسجيلات النتائج المخصصة لـ ADCs تقلل من تكاليف التوقف.

يحتوي UART0/1 على مولد معدل البود الجزئي، وقدرات الحد التلقائي والتحكم في تدفق المصافحة المطبقة بالكامل في الأجهزة.

✓ التحكم الإضافي في BOD يسمح بتقليل استهلاك الطاقة.

2.2 الخصائص الرئيسية المشتركة لـ LPC213x و LPC213x/01

ميكرو وحدة تحكم 16/32 بت ARM7TDMI-S في حزمة صغيرة LQFP64 أو HVQFN64.

8/16/32 كيلوبايت من ذاكرة الذاكرة الثابتة على الشريحة و 32/64/128/256/512 كيلوبايت من ذاكرة البرامج الفلاشية على الشريحة. تتيح الواجهة/المسرع واسعة 128 بت للعمل بسرعة 60 ميغاهرتز.

البرمجة في النظام / البرمجة في التطبيق (ISP / IAP) عبر برنامج bootloader على الشريحة. قطاع فلاش واحد أو مسح الشريحة الكاملة في 400 ms وبرمجة 256 B في 1 ms.

توفر واجهات EmbeddedICE RT و Embedded Trace عمليات التحكم في الأخطاء في الوقت الحقيقي مع برنامج RealMonitor الموجود على الشريحة وتتبع سريع لتنفيذ التعليمات.

يوفر ADC واحد (LPC2131/32) أو اثنين (LPC2134/36/38) من 8 قنوات 10 بتات ما يصل إلى 16 مدخلات مشابهة ، مع أوقات التحويل أقل من 2.44

¥s لكل قناة.

يوفر DAC 10 بت واحد مخرجات تشبيهية متغيرة (LPC2132/34/36/38).

- اثنين من عدادات الوقت 32 بت / عدادات الأحداث الخارجية (مع أربعة قنوات التقاط وأربع قنوات مقارنة لكل منها) ، وحدة PWM (ستة مخرجات) وكلب مراقبة.

ساعة في الوقت الحقيقي ذات طاقة مستقلة وإدخال ساعة مكرس 32 كيلو هرتز.

واجهات سلسلة متعددة بما في ذلك UARTs اثنين (16C550) ، واثنين من Fast I2C-bus (400 kbit / s) ، SPI وSSP مع تخزين المؤخرات وإمكانيات طول البيانات المتغير.

‬ حاسب انقطاع متجه مع أولويات قابلة للتكوين وعناوين متجهة.

- ما يصل إلى سبعة وأربعين دبوس إدخال / إخراج ذات قدرة 5 فولت في حزمة صغيرة من نوع LQFP64 أو HVQFN.

تتوفر ما يصل إلى تسعة دبوس انقطاع خارجية حساسة للحافة أو المستوى.

ساعة CPU أقصاها 60 ميغا هرتز متوفرة من PLL قابل للبرمجة على الشريحة مع وقت الاستقرار 100 أوس.

يعمل مذبذب متكامل في الشريحة مع بلور خارجي في نطاق 1 ميغاهرتز إلى 30 ميغاهرتز ومذبذب خارجي حتى 50 ميغاهرتز.

- وضعات توفير الطاقة تشمل التوقف عن العمل و التوقف عن تشغيل الطاقة.

تمكين / تعطيل وظائف الطرفية الفردية وكذلك تقليل الساعة الطرفية لتحسين الطاقة الإضافية.

إيقاف المعالج من وضع التوقف عن التشغيل عن طريق انقطاع خارجي أو BOD.

شريحة طاقة واحدة مع دوائر POR و BOD:

مجموعة فولتاج تشغيل وحدة المعالجة المركزية من 3.0 فولت إلى 3.6 فولت (3.3 فولت وأكثر من 10٪) مع 5 فولت مساحات I / O متسامحة.

وnbsp

وصف عام

ورقة بيانات المنتج أجهزة التحكم الدقيقة LPC2131/32/34/36/38 تستند إلى وحدة معالجة معالجة ARM7TDMI-S ذات 16/32 بت مع محاكاة في الوقت الحقيقي ودعم تعقب مضمن ، والتي تجمع بين وحدة التحكم الدقيقة مع 32 كيلوبايت ،64 كيلوبايت، 128 كيلوبايت ، 256 كيلوبايت و 512 كيلوبايت من ذاكرة فلاش عالية السرعة المدمجة. واجهة ذاكرة واسعة 128 بت ومصممة تسريع فريدة من نوعها تتيح تنفيذ رمز 32 بت بمعدل ساعة أقصى.لتطبيقات الحجم الحرج للشفرة، الوضع البديل 16-بيت الإبهام يقلل من الرمز بأكثر من 30٪ مع الحد الأدنى من عقوبة الأداء.

بسبب حجمها الصغير واستهلاك الطاقة المنخفض ، هذه الحواسيب الصغيرة مثالية للتطبيقات التي تكون فيها التقليص شرطًا رئيسيًا ، مثل مراقبة الوصول ونقاط البيع.مع مجموعة واسعة من واجهات الاتصالات المتسلسلة وخيارات SRAM على الشريحة من 8 كيلوبايت، 16 كيلوبايت، و 32 كيلوبايت، فهي مناسبة جدا لبوابات الاتصالات ومحولات البروتوكول، الموديمات الناعمة، التعرف على الصوت والتصوير منخفضة الدرجة،توفير كل من حجم العازل الكبير وقوة معالجة عاليةعدادات زمنية مختلفة 32 بت، واحد أو مزدوج 10 بت 8 قناة ADC ((() ، 10 بت DAC،قنوات PWM و 47 خط GPIO مع ما يصل إلى تسعة حواف أو مستوى حساسة خارجية قطع الدبوس تجعل هذه الحواسب الدقيقة مناسبة بشكل خاص للسيطرة الصناعية والأنظمة الطبية.

وnbsp

المعلومات

وnbsp

الرسم
