تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | LM25119PSQ جهاز التحكم في الباك IC,4.5-42 فولت مدخل تحكم بوك,100V/10A MOSFET محرك IC,4.5-42V input buck controller,100V/10A MOSFET drive IC |
||

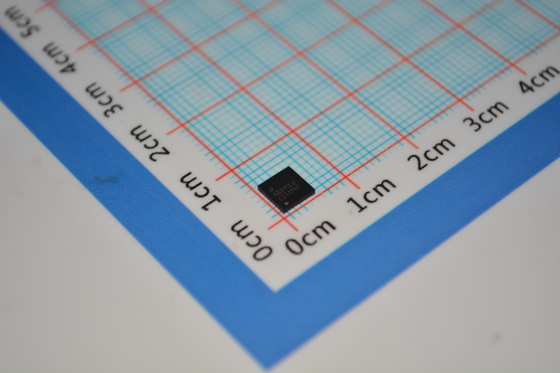

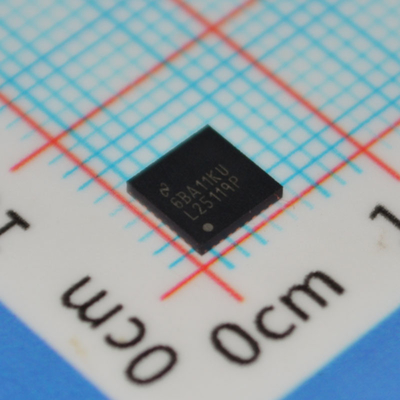

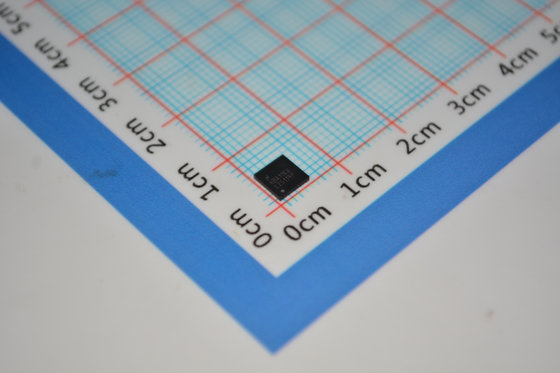

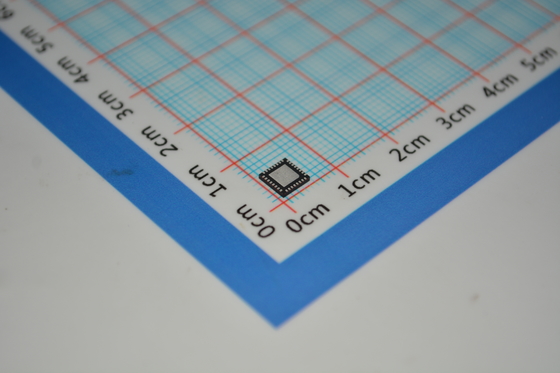

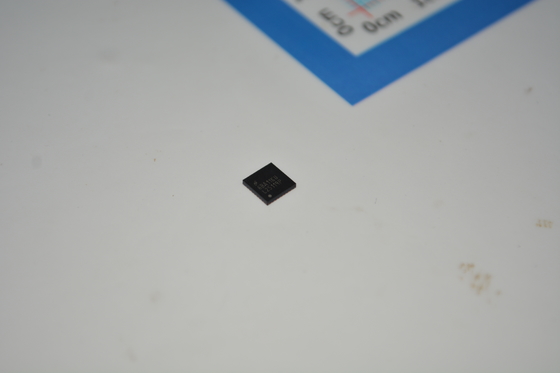

LM25119PSQ/NOPB مكبر التحكم 4.5-42V مدخل 100V/10A محرك MOSFET 200kHz-1MHz تردد مزامنة مستقيم حماية UVLO حرارية قابلة للتعديل 16-WQFN ، -40 °C إلى +125 °C
الخصائص
• التحكم في وضع التيار الذروة المحاكاة
• نطاق عمل واسع (4.5 فولت إلى 42 فولت)
• قابلة للتكوين بسهولة لمخرجات مزدوجة أو مخرجات واحدة متداخلة
• محرك بوابة ذروة قوي 3.3A
• تعديل التردد قابل للبرمجة إلى 750 كيلو هرتز
• وضع محاكاة الديود الاختياري
• مخرج قابل للبرمجة من 0.8 فولت
• دقة 1.5% مرجعية الجهد
• الحد القابل للبرمجة للتيار
• الحماية من الإفراط في الحمل في وضع الاختناق
• بداية ناعمة قابلة للبرمجة
• إغلاق خط تحت الجهد القابل للبرمجة
• التبديل التلقائي إلى إمدادات التحيز الخارجية
• القناة 2 تمكين المدخلات المنطقية
• إيقاف الحرارة
• حزمة WQFN من 32 دبوس بدون رصاص
التطبيقات
• أجهزة تشغيل المحركات الصناعية
• خوادم الاتصالات وطرق الاتصال
الوصف
الجهاز LM25119 هو جهاز تحكم مزدوج متزامن لتحكم التدريبات من التيار العالي أو إمدادات المدخل المتغيرة بشكل كبير.تستند طريقة التحكم إلى التحكم في الوضع الحالي باستخدام رامل التيار المحاكاة. يوفر التحكم في وضع التيار التلقائي خط تغذية إلى الأمام، دورة بعد دورة الحد من التيار وسهولة تعويض الحلقة.استخدام رصيف التحكم المحاكاة يقلل من حساسية الضوضاء من دائرة تعديل عرض النبض، مما يسمح بتحكم موثوق به في دورات العمل الصغيرة جداً اللازمة في تطبيقات الجهد الدخالي العالي. تردد التبديل قابل للبرمجة من 50 كيلو هرتز إلى 750 كيلو هرتز.جهاز LM25119 يدفع مفاتيح الطاقة الخارجية عالية الجانب والجانب المنخفض قناة N MOS مع التحكم في الوقت الميت التكيفيوضع محاكاة ثنائي الصمام الذي يتم تحديده من قبل المستخدم يمكّن العمل في الوضع المتقطع لتحسين الكفاءة في ظروف الحمل الخفيف.جهاز تنظيم التحيز عالي الجهد مع التبديل التلقائي إلى التحيز الخارجي يحسن من الكفاءةتتضمن الميزات الإضافية إيقاف التشغيل الحراري، وتزامن التردد، والحد من التيار الحالي دورة بعد دورة، ونمط الاختناق، وقفل انخفاض الجهد القابل للتعديل.يتوفر الجهاز في حزمة WQFN من 32 دبوسًا بدون رصاص مع إضافة وسادة إضافية مكشوفة للمساعدة في التبديد الحراري.
المعلومات
|
الفئة
|
|
|
|
المصنع
|
أدوات تكساس
|
|
|
السلسلة
|
-
|
|
|

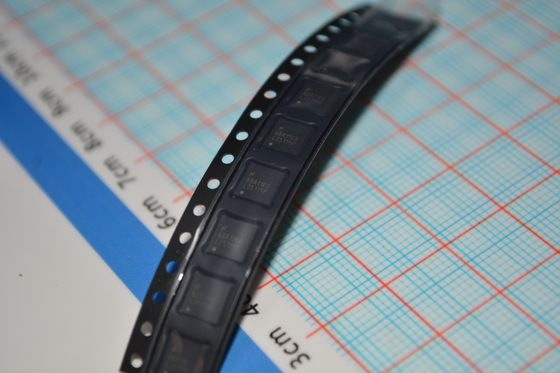

التعبئة
|
الشريط والفكرة (TR)
شريط قطع (CT)
ديجي ريل®
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع الإخراج
|
سائق الترانزستور
|
|
|
الوظيفة
|
خطوة إلى أسفل
|
|
|
تكوين الإخراج
|
إيجابية
|
|
|
الطوبولوجيا
|
(باك)
|
|
|
عدد المخرجات
|
2
|
|
|
مراحل الإنتاج
|
2
|
|
|
الجهد - الطاقة (Vcc/Vdd)
|
4.5 فولت ~ 42 فولت
|
|
|
التردد - التحول
|
50kHz ~ 750kHz
|
|
|
دورة العمل (ماكس)
|
-
|
|
|
المصلح المتزامن
|
نعم..
|
|
|
مزامنة الساعة
|
لا..
|
|
|
الواجهات المتسلسلة
|
-
|
|
|
ميزات التحكم
|
تشغيل، التحكم في التردد، الرامب، إعادة ضبط، البدء الناعم
|
|
|
درجة حرارة العمل
|
-40°C ~ 125°C (TJ)
|
|
|
نوع التثبيت
|
جبل السطح
|
|
|
الحزمة / الحقيبة
|
32-WFQFN منصة مكشوفة
|
|
|
حزمة أجهزة المورد
|
32-WQFN (5x5)
|
|
|
رقم المنتج الأساسي
|
الرسم
