تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | BQ24296MRGER IC شاحن ليتيوم أيون,شاحن بطارية ذو خلية واحدة,شاحن الليثيوم أيون I2C,2A single-cell battery charger,I2C controlled Li-Ion charger |
||

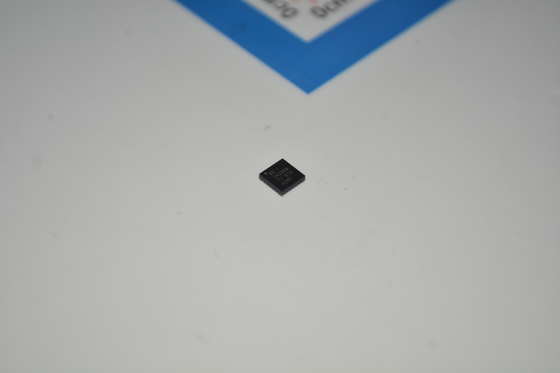

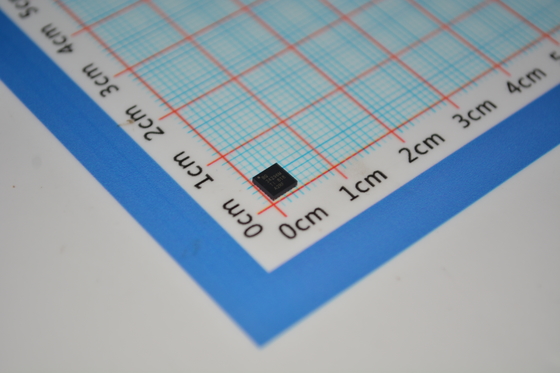

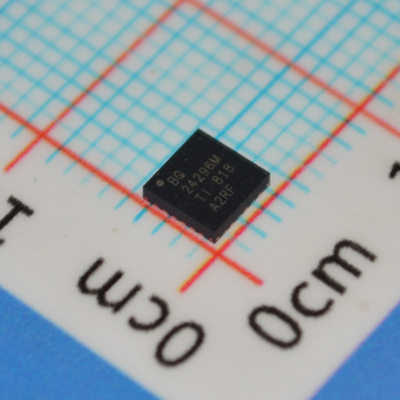

BQ24296MRGER شاحن ليثيوم أيون أحادي الخلية 2 أمبير مع مدخل 3.9 فولت-6.2 فولت، تحكم I2C، تنظيم حراري، حماية من الجهد الزائد 20 فولت، وعبوة QFN بحجم 3 مم × 3 مم
andnbsp;
الميزات
andbull; شاحن وضع التبديل عالي الكفاءة 90% - 3 أمبير
andbull; شاحن متوافق مع USB بمدخل واحد 3.9 فولت إلى 6.2 فولت مع حماية من الجهد الزائد 6.4 فولت
andndash; يدعم جهد الدخل وحد التيار USB 2.0 و USB 3.0
andndash; حد التيار الداخل: 100 مللي أمبير، 150 مللي أمبير، 500 مللي أمبير، 900 مللي أمبير، 1 أمبير، 1.5 أمبير، 2 أمبير، و 3 أمبير
andbull; USBOTG مع خرج قابل للتعديل 4.55 فولت إلى 5.5 فولت عند 1 أمبير أو 1.5 أمبير
andndash; بدء تشغيل OTG سريع (22 مللي ثانية نموذجي)
andndash; كفاءة وضع Boost 5 فولت بنسبة 90%
andndash; حماية دقيقة من التيار الزائد في وضع Hiccup بنسبة andplusmn;15%
andbull; إدارة مسار الطاقة الضيق VDC (NVDC)
andndash; تشغيل النظام الفوري بدون بطارية أو بطارية مفرغة الشحن
andndash; تشغيل الصمام الثنائي المثالي في وضع تكميل البطارية
andbull; تردد تبديل 1.5 ميجاهرتز لمحث 1.2 مم منخفض المستوى
andbull; منفذ I2C للحصول على أفضل أداء للنظام وإعداد التقارير عن الحالة
andbull; شحن البطارية ذاتيًا مع أو بدون إدارة المضيف
andndash; تمكين شحن البطارية
andndash; تهيئة شحن البطارية
andndash; إنهاء الشحن وإعادة الشحن
andbull; دقة عالية
andndash; تنظيم جهد الشحن بنسبة andplusmn;0.5%
andndash; تنظيم تيار الشحن بنسبة andplusmn;7%
andndash; تنظيم تيار الدخل بنسبة andplusmn;7.5%
andndash; تنظيم جهد الخرج بنسبة andplusmn;3% في وضع Boost USB OTG
andbull; تكامل عالي
andndash; إدارة مسار الطاقة
andndash; MOSFETs تبديل متزامن
andndash; استشعار التيار المتكامل
andndash; صمام ثنائي Bootstrap
andndash; تعويض الحلقة الداخلية
andbull; السلامة
andndash; استشعار درجة حرارة البطارية للشحن والتفريغ في وضع OTG
andndash; مؤقت أمان شحن البطارية
andndash; تنظيم حراري وإيقاف حراري
andndash; حماية من الجهد الزائد للدخل والنظام
andndash; حماية MOSFET من التيار الزائد
andbull; مخرجات حالة الشحن لمصباح LED أو معالج المضيف
andbull; القدرة على تتبع الطاقة القصوى عن طريق تنظيم جهد الدخل
andbull; تيار تسرب منخفض للبطارية 20 ميكرو أمبير ودعم وضع الشحن
andbull; عبوة VQFN-24 بحجم 4 مم × 4 مم
andnbsp;
التطبيقات
andbull; الكمبيوتر اللوحي، الهاتف الذكي، أجهزة الإنترنت
andbull; مكبر صوت صوتي محمول
andnbsp;
الوصف
إن bq24296M هو جهاز إدارة شحن البطارية و إدارة مسار طاقة النظام عالي التكامل لوحدة واحدة من بطاريات ليثيوم أيون وبوليمر الليثيوم في مجموعة واسعة من تطبيقات الهواتف الذكية والأجهزة اللوحية. يعمل مسار الطاقة منخفض المعاوقة على تحسين كفاءة التشغيل في وضع التبديل، وتقليل وقت شحن البطارية وإطالة عمر البطارية أثناء مرحلة التفريغ. تجعل واجهة I2C التسلسلية مع إعدادات الشحن والنظام الجهاز حلاً مرنًا حقًا.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Texas Instruments
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
كيمياء البطارية
|
ليثيوم أيون/بوليمر
|
andnbsp;
|
|
عدد الخلايا
|
1
|
andnbsp;
|
|
التيار - الشحن
|
ثابت - قابل للبرمجة
|
andnbsp;
|
|
الميزات القابلة للبرمجة
|
-
|
andnbsp;
|
|
حماية من الأعطال
|
التيار الزائد، درجة الحرارة الزائدة، الجهد الزائد
|
andnbsp;
|
|
تيار الشحن - الحد الأقصى
|
3 أمبير
|
andnbsp;
|
|
جهد مجموعة البطارية
|
4.2 فولت
|
andnbsp;
|
|
الجهد - الإمداد (الحد الأقصى)
|
6.2 فولت
|
andnbsp;
|
|
الواجهة
|
I2C
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية (TA)
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|
العبوة / العلبة
|
24-VFQFN وسادة مكشوفة
|
andnbsp;
|
|
عبوة جهاز المورد
|
24-VQFN (4x4)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
