مولد ساعة AD9531BCPZ بتردد 1.6 جيجاهرتز، تذبذب الإخراج <1 بيكو ثانية، جهد الإمداد 3.3 فولت/5 فولت، تحكم SPI، مخرجات LVDS/PECL، درجة حرارة صناعية لشبكات الجيل الخامس/اللاسلكية/الشبكات

مولد ساعة AD9531BCPZ، خرج 1.6 جيجاهرتز، تذبذب أقل من 1 بيكو ثانية، إمداد 3.3 فولت/5 فولت، تحكم SPI، مخرجات LVDS/PECL، درجة حرارة صناعية لشبكات الجيل الخامس/اللاسلكية/الشبكات

 الميزات

3 نوى PLL/VCO مدمجة بالكامل (PLL1 و PLL2 و PLL3) أداء التذبذب: 0.462 بيكو ثانية rms نموذجي

  PLL1، وضع كسر-N، نطاق ترددي من 12 كيلو هرتز إلى 20 ميجاهرتز

فقدان المرجع واكتشاف القفل لكل PLL

ترجمات التردد الشائعة القابلة للتكوين عبر الدبوس

المزامنة التلقائية لجميع المخرجات عند التشغيل

إمكانية المزامنة اليدوية للإخراج

العبوة متوفرة في 88-lead LFCSP

تفاصيل PLL1

  أوضاع كسر-N/عدد صحيح-N

  اختياري VCXO خارجي

  وضع التأخير الثابت لإزاحة الطور الثابتة

  2 مدخلات ساعة مرجعية

     تنسيق الإدخال: تفاضلي/أحادي الطرف

     نطاق التردد: 9.5 ميجاهرتز إلى 260 ميجاهرتز

     تبديل المرجع: يدوي/تلقائي

  10 مخرجات HSTL/CMOS منخفضة التذبذب للغاية تصل إلى 400 ميجاهرتز تفاصيل PLL2

  وضع عدد صحيح-N (مدخل ساعة مرجعية واحد)

       تنسيق الإدخال: تفاضلي/أحادي الطرف/كريستال1

       نطاق التردد: 9.5 ميجاهرتز إلى 250 ميجاهرتز

  12 مخرجات HSTL/CMOS تصل إلى 400 ميجاهرتز

تفاصيل PLL3

  وضع عدد صحيح-N (مدخل ساعة مرجعية واحد)

    تنسيق الإدخال: تفاضلي/أحادي الطرف/كريستال1

       نطاق التردد: 9.5 ميجاهرتز إلى 250 ميجاهرتز

  12 مخرجات HSTL/CMOS تصل إلى 400 ميجاهرتز

تفاصيل PLL3

  وضع عدد صحيح-N (مدخل ساعة مرجعية واحد)

    نطاق التردد: 9.5 ميجاهرتز إلى 100 ميجاهرتز

تنسيق الإدخال: تفاضلي/كريستال (يدعم بلورة كوارتز مقطوعة AT من 25 ميجاهرتز إلى

  50 ميجاهرتز)

  2 مخرجات HSTL/LVDS/CMOS تصل إلى 400 ميجاهرتز/150 ميجاهرتز (تفاضلية/CMOS)

التطبيقات

توقيت وحدة التحكم في معدات الراديو

توليد وتوزيع الساعة ذات الضوضاء/الطور المنخفض

توليد وترجمة الساعة لـ SONET و 10GE و 10G FC وبروتوكولات 10 جيجابت في الثانية الأخرى

بطاقات خطوط الشبكات 40 جيجابت في الثانية/100 جيجابت في الثانية، بما في ذلك SONET و Ethernet المتزامن و OTU2/3/4

تصحيح الأخطاء الأمامية (G.710)

أجهزة الإرسال والاستقبال اللاسلكية عالية الأداء

ATE والأجهزة عالية الأداء

البنى التحتية ذات النطاق العريض

بطاقات خطوط Ethernet والمفاتيح والموجهات

SATA و PCI-express

الوصف

يوفر AD9531 وظيفة مولد ساعة متعددة المخرجات وثلاث نوى حلقة مقفلة الطور (PLL) مدمجة على الشريحة مع ترددات وتنسيقات إخراج قابلة للبرمجة عبر SPI.

يوفر PLL1 مدخلين مرجعيين و 10 مخرجات ويتضمن أربعة تكوينات حلقة قابلة للتحديد من قبل المستخدم. يحتوي PLL على مرشح حلقة مدمج بالكامل يتطلب مكثفًا خارجيًا واحدًا فقط (أو شبكة RC متسلسلة). يوفر PLL1 نطاقًا واسعًا من ترددات الإخراج تصل إلى 400 ميجاهرتز وهو قادر على العمل مع مذبذب بلوري يتم التحكم فيه بالجهد (VCXO) ومرشح الحلقة، بدلاً من المذبذب الذي يتم التحكم فيه بالجهد (VCO) ومرشح الحلقة المدمجين.

PLL2 هو PLL عدد صحيح-N يوفر مدخل مرجعي واحد و 12 مخرجًا. يقوم PLL2 بتركيب ترددات الإخراج حتى 400 ميجاهرتز من مصدر REF2_x ومزامنة ساعات الإخراج مع المرجع المدخل.

يوفر PLL3 مدخل مرجعي واحد ومخرجين. يقوم PLL3 بتركيب ترددات الإخراج حتى 400 ميجاهرتز من مصدر REF3_x ومزامنة ساعات الإخراج مع المرجع المدخل. يتوفر AD9531 في 88-lead LFCSP ويتم تحديده على نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية.

في جميع أنحاء ورقة البيانات هذه، يشار إلى الدبابيس متعددة الوظائف، مثل LOR/M4، إما باسم الدبوس بأكمله أو بوظيفة واحدة للدبوس (على سبيل المثال، LOR، عندما تكون هذه الوظيفة فقط ذات صلة). في حالات أخرى، تحتوي النصوص والأشكال الموجودة في ورقة البيانات هذه على مراجع لقناة بدلاً من دبوس. على سبيل المثال، يشير REF_A إلى قناة REF_A بدلاً من دبابيس REF_AP و REF_AN. وبالمثل، يشير OUT3_1 إلى القناة 1 من PLL3 بدلاً من دبابيس OUT3_1P و OUT3_1N. بالإضافة إلى ذلك، يحل الترميز المختصر لزوج الدبوس محل مرجع صريح لكل دبوس (على سبيل المثال، يشير REF_Ax إلى دبابيس REF_AN و REF_AP.).

معلومات

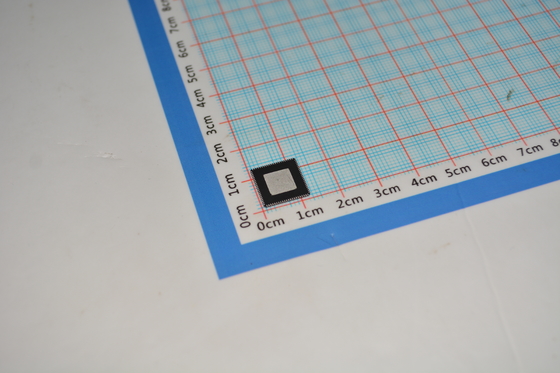

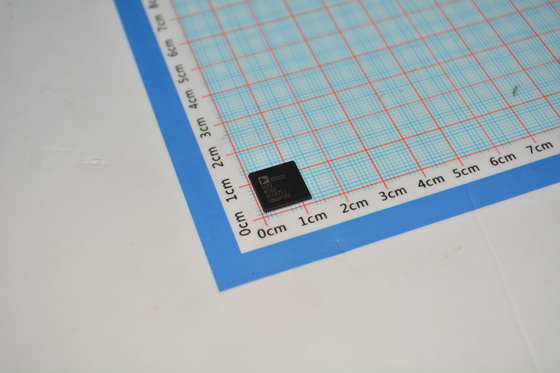

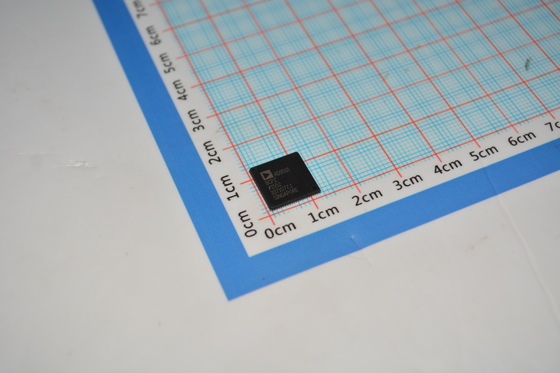

الرسم
