تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | الحرارة الصناعية لمكيف إشارة LVDT,IC التحكم في الحركة لتحديد الموقف,مكيف LVDT مزدوج التغذية 20kHz,position sensing motion control IC,dual supply LVDT conditioner 20kHz |
||

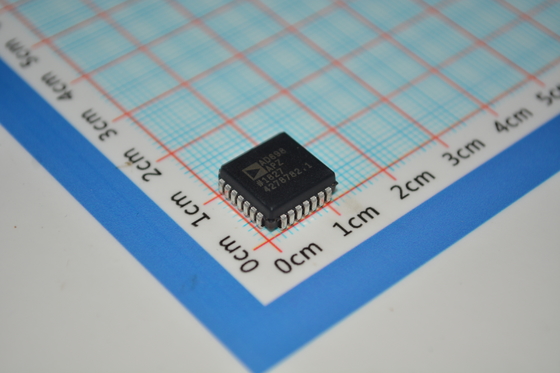

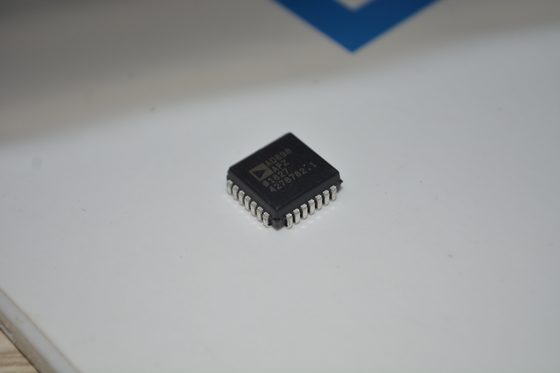

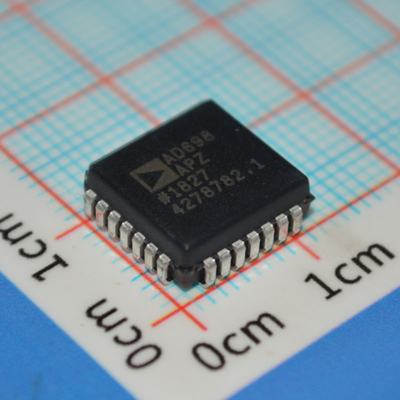

AD698APZ مكيف إشارات LVDT andplusmn;12 فولت إلى andplusmn;15 فولت تشغيل نطاق ترددي 20 كيلو هرتز خطية 0.25% إمداد فردي/مزدوج نطاق درجة حرارة صناعية لاستشعار الموضع والتحكم في الحركة
andnbsp;
الميزات
حل شريحة واحدة، يحتوي على مذبذب داخلي ومرجع جهد
لا يلزم إجراء تعديلات
واجهات إلى نصف جسر، LVDT ذو 4 أسلاك
خرج DC يتناسب مع الموضع
نطاق التردد من 20 هرتز إلى 20 كيلو هرتز
خرج أحادي القطب أو ثنائي القطب
سوف يفك أيضًا إشارات جسر التيار المتردد
أداء متميز
andnbsp; الخطية: 0.05%
andnbsp; جهد الخرج: 11 فولت
andnbsp; انحراف الكسب: 20 جزء في المليون/درجة مئوية (نموذجي)
andnbsp; انحراف الإزاحة: 5 جزء في المليون/درجة مئوية (نموذجي)
andnbsp;
التطبيقات
يمكن أيضًا تنفيذ معظم تطبيقات AD598 باستخدام AD698. يرجى الرجوع إلى التطبيقات المكتوبة لـ AD598 للحصول على شرح تفصيلي.
راجع ورقة بيانات AD598 للحصول على:
andndash; حلقة إثبات - مقياس الوزن
andndash; التشغيل المتزامن لـ LVDTs المتعددة
andndash; دائرة موضع إلى تردد عالية الدقة
يمكن استخدام هذه الدائرة للجسور المقاومة مثل مقاييس الإجهاد، أو للجسور الاستقرائية أو السعوية التي تُستخدم عادةً لأجهزة استشعار الضغط أو التدفق. تعتبر مخرجات الإشارة منخفضة المستوى لهذه المستشعرات عرضة للضوضاء والتداخل وهي مرشحون جيدون لتقنيات معالجة إشارات التيار المتردد.
andnbsp;
الوصف
AD698 عبارة عن نظام فرعي كامل ومتكامل لتكييف إشارات محول التفاضل المتغير الخطي (LVDT). يتم استخدامه بالاقتران مع LVDTs لتحويل الموضع الميكانيكي للمحول إلى جهد تيار مستمر أحادي القطب أو ثنائي القطب بدرجة عالية من الدقة والتكرار. يتم تضمين جميع وظائف الدائرة على الشريحة. مع إضافة بعض المكونات السلبية الخارجية لضبط التردد والكسب، يقوم AD698 بتحويل خرج LVDT الخام إلى إشارة تيار مستمر متدرجة. سيعمل الجهاز مع LVDTs نصف الجسر، و LVDTs المتصلة في تكوين السلسلة المعاكسة (4 أسلاك)، و RVDTs.
يحتوي AD698 على مذبذب موجة جيبية منخفض التشوه لتشغيل ملف LVDT الأساسي. تُستخدم قناتا تعديل متزامنتان من AD698 للكشف عن السعة الأولية والثانوية. يقسم الجزء خرج الثانوي على سعة الأساسي ويضرب في عامل مقياس. هذا يزيل أخطاء عامل المقياس بسبب الانحراف في سعة محرك الأقراص الأساسي، مما يحسن أداء و استقرار درجة الحرارة.
يستخدم AD698 بنية نسبية فريدة للقضاء على العديد من العيوب المرتبطة بالأساليب التقليدية للربط البيني LVDT. فوائد هذه الدائرة الجديدة هي: ليست هناك حاجة إلى تعديلات؛ يتم تحسين استقرار درجة الحرارة؛ و يتم تحسين قابلية تبادل المحولات.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Analog Devices Inc.
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
أنبوب
|
andnbsp;
|
|
حالة الجزء
|
قديم
|
andnbsp;
|
|
DigiKey قابل للبرمجة
|
لم يتم التحقق منه
|
andnbsp;
|
|
النوع
|
مكيف إشارة
|
andnbsp;
|
|
نوع الإدخال
|
الجهد
|
andnbsp;
|
|
نوع الإخراج
|
الجهد
|
andnbsp;
|
|
التيار - الإمداد
|
15 مللي أمبير
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|
الحزمة / العلبة
|
28-LCC (J-Lead)
|
andnbsp;
|
|
حزمة جهاز المورد
|
28-PLCC (11.51x11.51)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
