تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | 8-قناة 10-بيت DAC مع واجهة I2C,جهاز تحويل الكهرباء (DAC) ذو طاقة منخفضة مع مخرج السكة الحديدية إلى السكة الحديدية,حزمة TSSOP DAC مع إعادة ضبط تشغيل,low power DAC with rail-to-rail output,TSSOP package DAC with power-on reset |
||

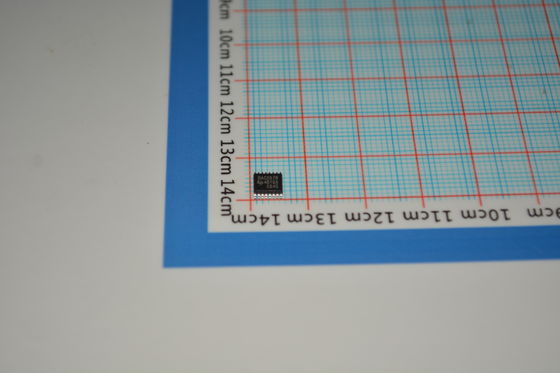

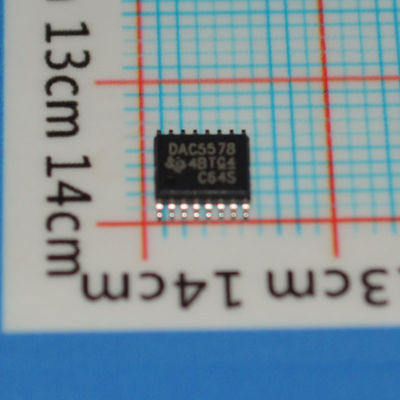

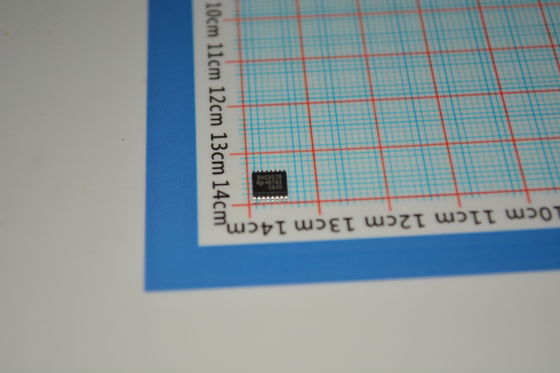

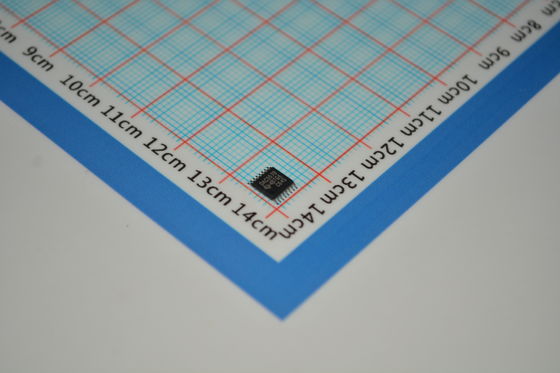

DAC5578SPWR 8-قناة 10 بت DAC مع واجهة I2C منخفضة الطاقة (0.5mA) 2.7V-5.5V Rail-to-Rail Output Power-On Reset وamp; حزمة TSSOP صغيرة
وnbsp;
الميزات
وbull; الدقة النسبية:
وndash; DAC5578 (8 بت): 0.25LSB INL
وndash; DAC6578 (10 بت): 0.5LSB INL
وndash; DAC7578 (12 بت): 1LSB INL
وbull; طاقة الخلل: 0.15nV-s
وbull; إعادة ضبط التشغيل إلى مقياس الصفر أو المقياس المتوسط
وndash; الأجهزة الموجودة في حزمة TSSOP تعيد الضبط إلى مقياس الصفر
وndash; الأجهزة الموجودة في حزمة QFN تعيد الضبط إلى مقياس الصفر أو المقياس المتوسط
وbull; تشغيل منخفض للغاية للطاقة: 0.13mA/ch عند 5V
وbull; نطاق واسع لإمداد الطاقة: +2.7V إلى +5.5V
وbull; واجهة تسلسلية ثنائية الأسلاك (متوافقة مع I2Candtrade;)
وbull; نطاق درجة الحرارة: وndash;40anddeg;C إلى +125anddeg;C
وnbsp;
التطبيقات
وbull; الأجهزة المحمولة
وbull; التحكم في السيرفو ذو الحلقة المغلقة
وbull; التحكم في العمليات
وbull; أنظمة اكتساب البيانات
وnbsp;
الوصف
DAC5578 (8 بت) و DAC6578 (10 بت) و DAC7578 (12 بت) عبارة عن محولات رقمية إلى تناظرية (DACs) ذات طاقة منخفضة وإخراج جهد وقناة ثمانية. الأجهزة متجانسة وتوفر خطية جيدة وتقلل من الفولتية العابرة غير المرغوب فيها من رمز إلى رمز (خلل).
تستخدم الأجهزة واجهة تسلسلية متعددة الاستخدامات ثنائية الأسلاك متوافقة مع I2C وتعمل بمعدلات ساعة تصل إلى 3.4 ميجاهرتز. يمكن للأجهزة المتعددة مشاركة نفس الناقل.
تشتمل الأجهزة على دائرة إعادة ضبط التشغيل (POR) التي تضمن تشغيل خرج DAC إلى مقياس الصفر أو المقياس المتوسط حتى يتم كتابة رمز صالح على الجهاز. تحتوي هذه الأجهزة أيضًا على ميزة إيقاف التشغيل، والتي يتم الوصول إليها من خلال الواجهة التسلسلية، مما يقلل من استهلاك التيار للأجهزة إلى 0.42andmu;A بشكل نموذجي عند 5V. يبلغ استهلاك الطاقة عادةً 2.32mW عند 3V، وينخفض إلى 0.68andmu;W في وضع إيقاف التشغيل. إن استهلاك الطاقة المنخفض والحجم الصغير يجعل هذه الأجهزة مثالية للمعدات المحمولة التي تعمل بالبطارية.
DAC5578 و DAC6578 و DAC7578 متوافقة من حيث الإسقاط والوظائف مع DAC7678. تتوفر جميع الأجهزة في حزمة QFN-24 مقاس 4x4 وحزمة TSSOP-16.
وnbsp;
معلومات
|
الفئة
|
وnbsp;
|
|
|
الشركة المصنعة
|
Texas Instruments
|
وnbsp;
|
|
السلسلة
|
-
|
وnbsp;
|
|
التعبئة والتغليف
|
شريط وamp; بكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
وnbsp;
وnbsp;
وnbsp;
|
|
حالة الجزء
|
نشط
|
وnbsp;
|
|
DigiKey Programmable
|
لم يتم التحقق منه
|
وnbsp;
|
|
عدد البتات
|
8
|
وnbsp;
|
|
عدد محولات D/A
|
8
|
وnbsp;
|
|
وقت الاستقرار
|
12andmicro;s (نموذجي)
|
وnbsp;
|
|
نوع الإخراج
|
الجهد - المخزن المؤقت
|
وnbsp;
|
|
الإخراج التفاضلي
|
لا
|
وnbsp;
|
|
واجهة البيانات
|
I2C
|
وnbsp;
|
|
نوع المرجع
|
خارجي
|
وnbsp;
|
|
الجهد - الإمداد، التناظري
|
2.7V ~ 5.5V
|
وnbsp;
|
|
الجهد - الإمداد، الرقمي
|
2.7V ~ 5.5V
|
وnbsp;
|
|
INL/DNL (LSB)
|
وplusmn;0.01، وplusmn;0.01
|
وnbsp;
|
|
الهندسة المعمارية
|
String DAC
|
وnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 125anddeg;C
|
وnbsp;
|
|
الحزمة / العلبة
|
16-TSSOP (0.173andquot;، عرض 4.40 مم)
|
وnbsp;
|
|
حزمة جهاز المورد
|
16-TSSOP
|
وnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
وnbsp;
|
|
رقم المنتج الأساسي
|
وnbsp;
الرسم
