تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | BQ24780SRUYR شاحن البطارية I2C التحكم,مدخل 7A IC شحن سريع واسع,أجهزة شحن بطاريات متعددة الخلايا المحمولة,7A fast charging IC wide input,multi-cell battery charger portable devices |
||

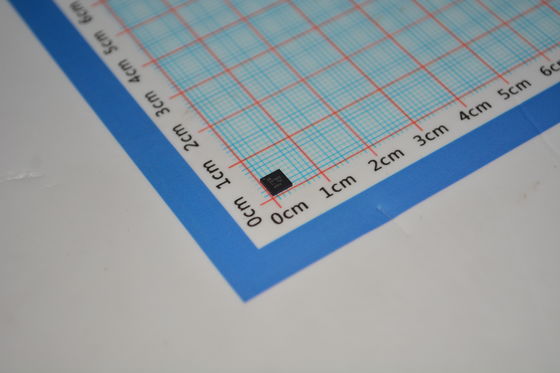

BQ24780SRUYR شاحن بطارية عالي الكفاءة مع تحكم I2C، شحن سريع 7 أمبير، نطاق واسع 5 فولت-24 فولت، دعم متعدد الخلايا، حماية متقدمة ووضع طاقة منخفضة للأجهزة المحمولة
andnbsp;
الميزاتandnbsp;
andbull; وحدة تحكم شحن صناعية مبتكرة مع وضع تعزيز الطاقة الهجين
andnbsp; andndash; يوفر كل من المحول والبطارية الطاقة للنظام معًا لوضع Intelandreg; CPU Turbo
andnbsp; andndash; استجابة عابرة فائقة السرعة تبلغ 150 andmicro;s للدخول في وضع التعزيز
andnbsp; andndash; وضع تعزيز الطاقة الهجين من نظام 4.5 إلى 24 فولت
andnbsp; andndash; شحن حزمة بطارية من خلية واحدة إلى 4 خلايا من محول 4.5 إلى 24 فولت
andbull; مراقبة دقيقة للطاقة والتيار لتقليل سرعة وحدة المعالجة المركزية
andnbsp; andndash; ملف تعريف PROCHOT شامل
andnbsp; andndash; andplusmn;2% دقة مراقبة التيار
andnbsp; andndash; andplusmn;5% دقة مراقبة طاقة النظام (PMON)
andbull; الاختيار التلقائي لمصدر طاقة NMOS من المحول أو البطارية
andnbsp; andndash; تشغيل ACFET سريع في 100 andmicro;s
andbull; تيار الإدخال القابل للبرمجة، جهد الشحن، حد تيار الشحن والتفريغ
andnbsp; andndash; andplusmn;0.4% جهد الشحن (خطوة 16 مللي فولت)
andnbsp; andndash; andplusmn;2% تيار الإدخال (128 مللي أمبير/خطوة)
andnbsp; andndash; andplusmn;2% تيار الشحن (64 مللي أمبير/خطوة)
andnbsp; andndash; andplusmn;2% تيار التفريغ (512 مللي أمبير/خطوة)
andbull; تكامل عالي
andnbsp; andndash; وظيفة تعلم البطارية
andnbsp; andndash; مراقب وجود البطارية
andnbsp; andndash; مؤشر وضع التعزيز
andnbsp; andndash; تعويض الحلقة
andnbsp; andndash; BTSTDiode
andbull; ميزات أمان محسنة للحماية من الجهد الزائد، والحماية من التيار الزائد، والبطارية، والمحث، وحماية ماس كهربائي MOSFET
andbull; تردد التبديل: 600 كيلو هرتز، 800 كيلو هرتز، و 1 ميجاهرتز
andbull; التحكم في النظام في الوقت الفعلي على دبوس ILIM للحد من تيار الشحن والتفريغ
andbull; 0.65 مللي أمبير تيار هادئ احتياطي للمحول لـ Energy Star
andnbsp;
التطبيقات
andbull; الكمبيوتر المحمول، Ultrabook، القابل للفصل، والكمبيوتر اللوحي
andbull; المحطة الطرفية المحمولة
andbull; المعدات الصناعية والطبية
andbull; المعدات المحمولة
andnbsp;
الوصف
جهاز bq24780S هو شاحن بطارية متزامن عالي الكفاءة، يوفر عددًا منخفضًا من المكونات لتطبيقات شحن البطاريات متعددة الكيمياء والمحدودة المساحة.
يدعم جهاز bq24780S وضع تعزيز الطاقة الهجين (المسمى سابقًا "وضع التعزيز التوربيني"). يسمح لطاقة تفريغ البطارية للنظام عندما يكون طلب طاقة النظام أعلى مؤقتًا من مستوى الطاقة القصوى للمحول. لذلك، لا يتعطل المحول.
يستخدم جهاز bq24780S مضختين شحن لقيادة MOSFETs من نوع N-channel (ACFET و RBFET و BATFET) بشكل منفصل للاختيار التلقائي لمصدر طاقة النظام.
من خلال SMBus، يقوم المتحكم الدقيق لإدارة طاقة النظام ببرمجة التيارات الداخلة، وتيار الشحن، وتيار التفريغ، و DACs لجهد الشحن بدقة تنظيم عالية.
يراقب جهاز bq24780S تيار المحول (IADP)، وتيار تفريغ البطارية (IDCHG)، وطاقة النظام (PMON) للمضيف لتقليل سرعة وحدة المعالجة المركزية أو تقليل طاقة النظام عند الحاجة.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
Texas Instruments
|
andnbsp;
|
|
السلسلة
|
-
|
andnbsp;
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
كيمياء البطارية
|
متعدد الكيمياء
|
andnbsp;
|
|
عدد الخلايا
|
1 ~ 4
|
andnbsp;
|
|
التيار - الشحن
|
-
|
andnbsp;
|
|
الميزات القابلة للبرمجة
|
-
|
andnbsp;
|
|
حماية الأعطال
|
التيار الزائد، الجهد الزائد، ماس كهربائي
|
andnbsp;
|
|
تيار الشحن - الحد الأقصى
|
-
|
andnbsp;
|
|
جهد حزمة البطارية
|
-
|
andnbsp;
|
|
الجهد - الإمداد (الحد الأقصى)
|
24 فولت
|
andnbsp;
|
|
الواجهة
|
SMBus
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية (TA)
|
andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
andnbsp;
|
|
الحزمة / العلبة
|
28-WFQFN وسادة مكشوفة
|
andnbsp;
|
|
حزمة جهاز المورد
|
28-WQFN (4x4)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
