تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | 5.0 فولت مرجعية للجهد مع ضوضاء منخفضة للغاية,مرجعية الجهد الدقيق دقة 0.02٪,3ppm/°C,Precision voltage reference 0.02% accuracy,Low drift voltage reference 3ppm/°C |
||

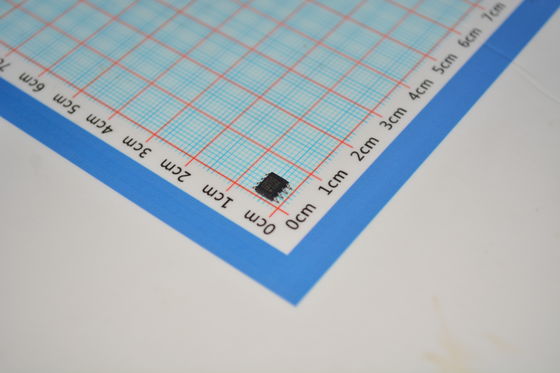

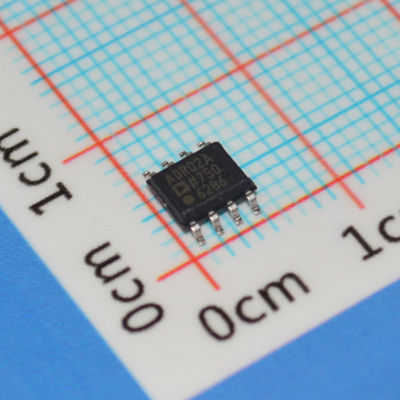

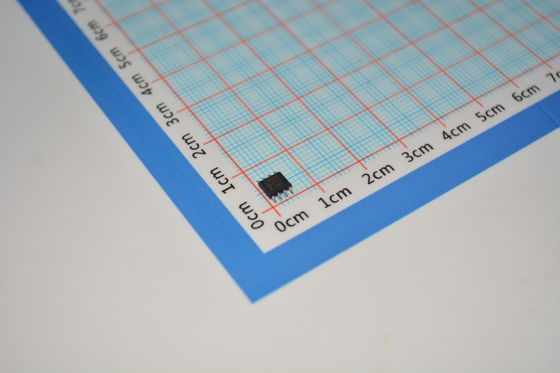

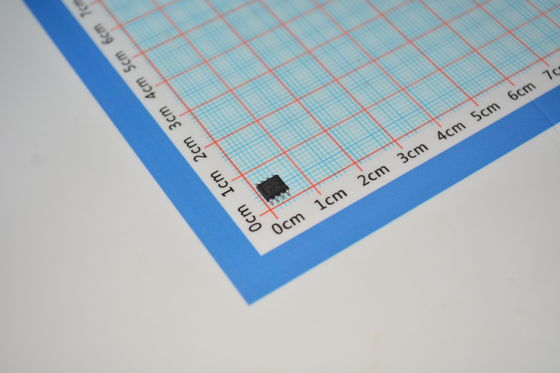

ADR02ARZ مرجع جهد دقيق 5.0 فولت ضوضاء منخفضة جدًا 4µVpp دقة أولية 0.02% انحراف 3ppm/°C خرج 10mA نطاق 1.2 فولت إلى 15 فولت
الميزات
عبوات SC70 و TSOT صغيرة جدًا
معامل درجة حرارة منخفض
8-lead SOIC: 3 جزء في المليون/°C نموذجي
5-lead SC70: 9 جزء في المليون/°C كحد أقصى
5-lead TSOT: 9 جزء في المليون/°C كحد أقصى
دقة أولية ±0.1%
لا يلزم مكثف خارجي
ضوضاء منخفضة 10µV p-p، 0.1 هرتز إلى 10.0 هرتز (ADR02)
نطاق تشغيل واسع
ADR01: 12.0 فولت إلى 36.0 فولت
ADR02: 7.0 فولت إلى 36.0 فولت
ADR03: 4.5 فولت إلى 36.0 فولت
ADR06: 5.0 فولت إلى 36.0 فولت
تيار خرج مرتفع 10 مللي أمبير
نطاق درجة حرارة واسع: -40 درجة مئوية إلى +125 درجة مئوية
متوافق مع دبابيس ADR01/ADR02/ADR03 مع الصناعة
معيار REF01/REF02/REF03
ADR01 و ADR02 و ADR03 و ADR06 SOIC (درجة A) مؤهلة لتطبيقات السيارات
التطبيقات
أنظمة اكتساب البيانات الدقيقة
محولات عالية الدقة
أنظمة التحكم في العمليات الصناعية
أدوات دقيقة
مراقبة بطارية السيارة التلقائية
بطاقات PCMCIA
الوصف
ADR01 و ADR02 و ADR03 و ADR06 هي مراجع جهد دقيقة 10.0 فولت و 5.0 فولت و 2.5 فولت و 3.0 فولت على التوالي، تتميز بفجوة نطاق الجهد بدقة عالية واستقرار عالٍ واستهلاك منخفض للطاقة. يتم وضع الأجهزة في عبوات صغيرة ذات 5 أطراف SC70 و TSOT، بالإضافة إلى إصدار SOIC ذي 8 أطراف. إصدار SOIC من ADR01 و ADR02 و ADR03 هو بديل مباشر1 لمعيار الصناعة REF01 و REF02 و REF03. الحجم الصغير ونطاق التشغيل الواسع يجعل مراجع ADR01 و ADR02 و ADR03 و ADR06 مناسبة تمامًا للتطبيقات العامة والمقيدة بالمساحة.
باستخدام مخزن مؤقت خارجي وشبكة مقاومة بسيطة، يمكن استخدام دبوس TEMP للاستشعار والتقريب بدرجة الحرارة. يتم توفير دبوس TRIM على الأجهزة لإجراء تعديل دقيق لجهد الخرج.
ADR01 و ADR02 و ADR03 و ADR06 هي مراجع جهد صغيرة ومنخفضة الانحراف توفر جهد خرج مستقرًا من نطاق جهد إمداد واسع. تتوفر الأجهزة في عبوات SC70 و TSOT ذات 5 أطراف وعبوة SOIC ذات 8 أطراف مع اختيارات من الدرجة A و B و C. يتم تحديد جميع الأجهزة على نطاق درجة الحرارة الصناعية الممتد (-40 درجة مئوية إلى +125 درجة مئوية). ADR01 و ADR02 و ADR03 و ADR06 درجة A في 8-lead SOIC مؤهلة لتطبيقات السيارات.
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
Analog Devices Inc.
|
|
|
سلسلة
|
-
|
|
|
التعبئة والتغليف
|
أنبوب
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع المرجع
|
سلسلة
|
|
|
نوع الإخراج
|
ثابت
|
|
|
الجهد - الإخراج (الحد الأدنى/الثابت)
|
5 فولت
|
|
|
التيار - الإخراج
|
10 مللي أمبير
|
|
|
التسامح
|
±0.1%
|
|
|
معامل درجة الحرارة
|
10 جزء في المليون/°C
|
|
|
الضوضاء - 0.1 هرتز إلى 10 هرتز
|
10µVp-p
|
|
|
الضوضاء - 10 هرتز إلى 10 كيلو هرتز
|
-
|
|
|
الجهد - الإدخال
|
7 فولت ~ 36 فولت
|
|
|
التيار - الإمداد
|
1 مللي أمبير
|
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (TA)
|
|
|
نوع التركيب
|
تركيب سطحي
|
|
|
العبوة / العلبة
|
8-SOIC (0.154andquot;، عرض 3.90 مم)
|
|
|
عبوة جهاز المورد
|
8-SOIC
|
|
|
رقم المنتج الأساسي
|
الرسم
