تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | مضخم تشغيل عالي السرعة AD8052AR,مضخم تشغيل منخفض الضوضاء بتردد 300 ميجاهرتز,مضخم تشغيل ذو خرج من السكة إلى السكة,300MHz low noise op amp,rail-to-rail output op amp |
||

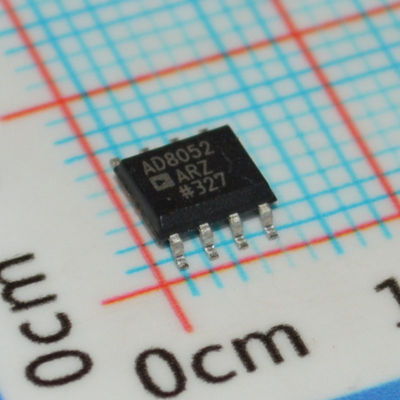

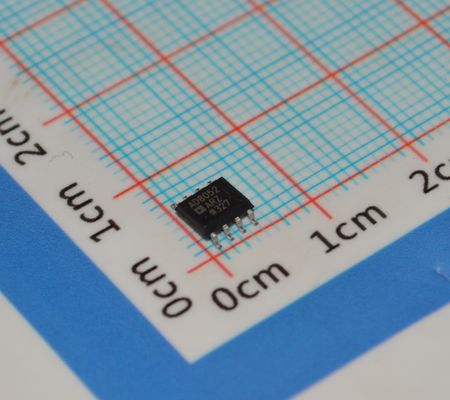

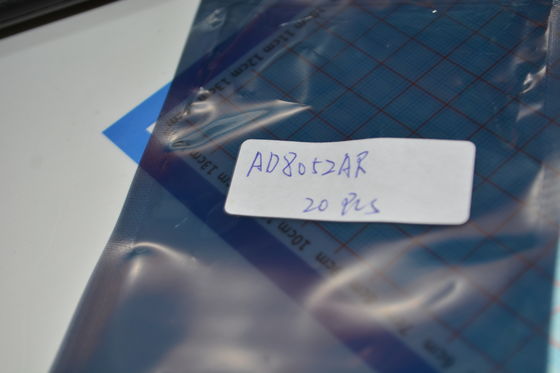

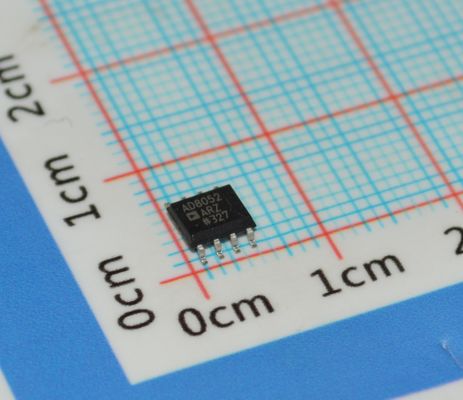

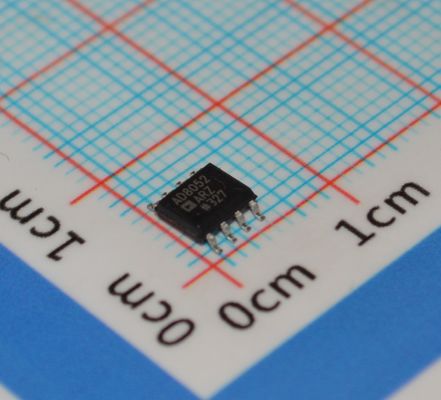

AD8052AR عالية السرعة 300 ميجا هرتز OP AMP ضوضاء منخفضة 4.5NV/√HZ 5V عملية السكك الحديدية إلى السكك الحديدية انخفاض التشويه ومحرك إخراج 160MA لمخازن الفيديو/ADC
andnbsp;
سمات
السرعة العالية والاستقرار السريع على 5 فولت
110 MHz ، −3 DB عرض النطاق الترددي (G = +1) (AD8051/AD8052)
150 MHz ، −3 DB عرض النطاق الترددي (G = +1) (AD8054)
145 فولت/μs معدل انخفاض
50 NS وقت تسوية إلى 0.1 ٪
عملية واحدة
يتأرجح الإخراج إلى 25 مللي فولت من السكك الحديدية
نطاق جهد الإدخال: −0.2 V إلى +4 V ؛ مقابل = 5 فولت
مواصفات الفيديو (G = +2)
0.1 ديسيبل كسب تسطيح: 20 ميغاهيرتز ؛ RL = 150 Ω
الكسب التفاضلي/المرحلة: 0.03 ٪/0.03 درجة
تشويه منخفض
−80 DBC Total Harmonic @ 1 MHz ، RL = 100 Ω
قدرة محرك التحميل المعلقة
محركات أقراص 45 مللي أمبير ، 0.5 فولت من قضبان التوريد (AD8051/AD8052)
محركات 50 PF حمولة سعة (G = +1) (AD8051/AD8052)
الطاقة المنخفضة: 2.75 مللي أمبير/مكبر للصوت (AD8054)
الطاقة المنخفضة: 4.4 مللي أمبير/مكبر للصوت (AD8051/AD8052)
andnbsp;
التطبيقات
المرشحات النشطة
برامج تشغيل التناظرية إلى الرقمية
العازلة على مدار الساعة
فيديو المستهلك
الكاميرات المهنية
أنظمة التصوير CCD
CD/DVD ROMs
andnbsp;
وصف
تعد AD8051 (واحدة) ، و AD8052 (مزدوجة) ، و AD8054 (رباعية) منخفضة التكلفة ، وسرعة عالية السرعة ، وجهد التغذية المرتدة. تعمل مكبرات الصوت على مزودات +3 V أو +5 V أو ± 5 فولت في تيار الإمداد المنخفض. لديهم قدرة حقيقية على المودع واحد مع نطاق جهد الإدخال يمتد 200 mV تحت السكك الحديدية السلبية وضمن 1 فولت من السكك الحديدية الإيجابية.
على الرغم من التكلفة المنخفضة ، فإن AD8051/AD8052/AD8054 يوفر أداءً شاملاً بشكل عام وتنوع. يتأرجح جهد الخرج إلى داخل 25 مللي فولت من كل سكة ، مما يوفر أقصى نطاق ديناميكي المخرجات مع استرداد ممتاز على الزوايا.
تعد AD8051/AD8052/AD8054 مناسبة تمامًا للإلكترونيات بالفيديو أو الكاميرات أو محولات الفيديو أو أي معدات محمولة عالية السرعة. تشويه منخفض والتسوية السريعة يجعلها مثالية لتطبيقات المرشح النشط.
AD8051/AD8052 في SOIC 8-Lead Soic ، AD8052 في MSOP ، AD8054 في 4 من SOIC الرصاص ، وحزم TSSOP 14 الرصاص متوفرة في نطاق درجة الحرارة الموسعة من -40 درجة مئوية إلى +125 درجة مئوية.
andnbsp;
معلومة
|
فئة
|
andnbsp;
|
|
|
MFR
|
andnbsp;
|
|
|
مسلسل
|
-
|
andnbsp;
|
|
التغليف
|
أنبوب
|
andnbsp;
|
|
حالة الجزء
|
عفا عليها الزمن
|
andnbsp;
|
|
نوع مكبر للصوت
|
andnbsp;
|
|
|
عدد الدوائر
|
2
|
andnbsp;
|
|
نوع الإخراج
|
السكك الحديدية إلى السكك الحديدية
|
andnbsp;
|
|
معدل الضبط
|
170V/µs
|
andnbsp;
|
|
-3db النطاق الترددي
|
110 ميغاهيرتز
|
andnbsp;
|
|
الحالي - تحيز المدخلات
|
1.4 µA
|
andnbsp;
|
|
الجهد - إزاحة الإدخال
|
1.7 mV
|
andnbsp;
|
|
الحالي - العرض
|
4.8ma (قنوات x2)
|
andnbsp;
|
|
الحالي - الإخراج / القناة
|
45 م
|
andnbsp;
|
|
الجهد - امتداد الإمداد (دقيقة)
|
3 v
|
andnbsp;
|
|
الجهد - امتداد الإمداد (كحد أقصى)
|
12 فولت
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية
|
andnbsp;
|
|
نوع التثبيت
|
جبل السطح
|
andnbsp;
|
|
حزمة / حالة
|
8-soic (0.154 andquot;، عرض 3.90 مم)
|
andnbsp;
|
|
حزمة جهاز المورد
|
8 جدا
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
رسم
