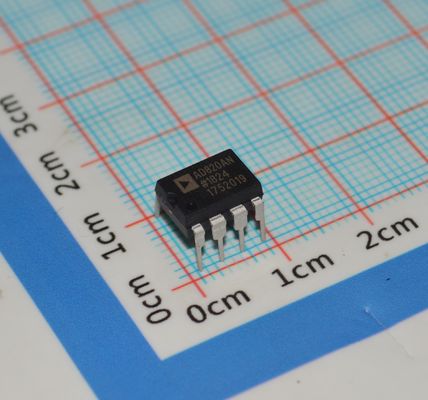

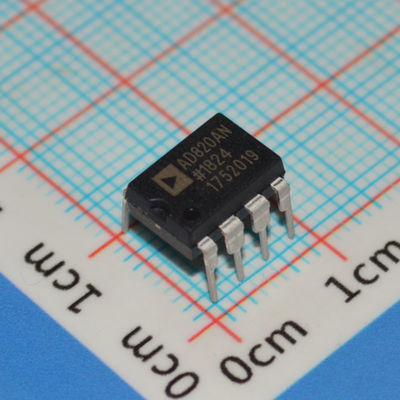

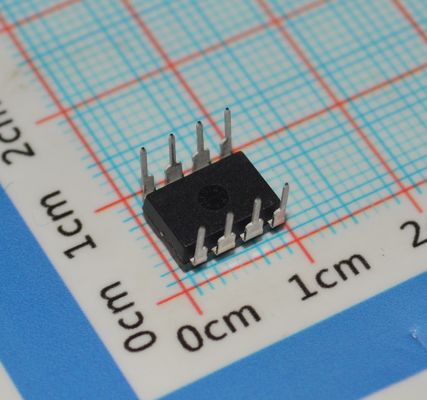

AD820AN Op-Amp 5MHz BW 16V/μs Slew Single/Dual Supply Low 1.8mA Current Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC الصناعية الدرجة

مضخم تشغيلي AD820AN، نطاق ترددي 5 ميجاهرتز، معدل انحدار 16 فولت/ميكروثانية، إمداد فردي/مزدوج، تيار منخفض 1.8 مللي أمبير، خرج من السكة إلى السكة، -40 درجة مئوية ~ 125 درجة مئوية، 8 سنون DIP/SOIC، درجة صناعية

andnbsp;

الميزات

تشغيل حقيقي بإمداد فردي

andnbsp; تأرجح الخرج من السكة إلى السكة

andnbsp; يمتد نطاق جهد الدخل إلى ما دون الأرض

andnbsp; إمكانية الإمداد الفردي من 5 فولت إلى 30 فولت

andnbsp; إمكانية الإمداد المزدوج من andplusmn;2.5 فولت إلى andplusmn;15 فولت

قيادة حمل ممتازة

andnbsp; قيادة حمل سعوي تصل إلى 350 بيكوفاراد

andnbsp; تيار خرج بحد أدنى 15 مللي أمبير

أداء تيار متردد ممتاز للطاقة المنخفضة

andnbsp; 800 ميكرو أمبير كحد أقصى للتيار الساكن

andnbsp; عرض النطاق الترددي لكسب الوحدة: 1.8 ميجاهرتز

andnbsp; معدل الانحدار 3 فولت/ميكروثانية

أداء تيار مستمر ممتاز

andnbsp; 800 ميكرو فولت كحد أقصى لجهد إزاحة الدخل

andnbsp; 2 ميكرو فولت/درجة مئوية انحراف نموذجي لجهد الإزاحة

andnbsp; 25 بيكو أمبير كحد أقصى لتيار تحيز الدخل

ضوضاء منخفضة: 13 نانو فولت/√هرتز @ 10 كيلو هرتز

andnbsp;

التطبيقات

أجهزة قياس دقيقة تعمل بالبطارية

مضخمات فوتوديود

مرشحات نشطة

أنظمة اكتساب البيانات من 12 بت إلى 14 بت

أجهزة القياس الطبية

مراجع ومنظمات الطاقة المنخفضة

andnbsp;

الوصف

AD820 هو مضخم تشغيلي دقيق ذو دخل FET منخفض الطاقة يمكنه العمل من إمداد فردي من 5 فولت إلى 36 فولت، أو إمدادات مزدوجة من andplusmn;2.5 فولت إلى andplusmn;18 فولت. يتمتع بقدرة إمداد فردي حقيقية، مع نطاق جهد دخل يمتد إلى ما دون السكة السالبة، مما يسمح لـ AD820 باستيعاب إشارات الدخل أسفل الأرض في وضع الإمداد الفردي. يمتد تأرجح جهد الخرج إلى ما دون 10 مللي فولت من كل سكة، مما يوفر أقصى نطاق ديناميكي للخرج.

يوفر جهد إزاحة يبلغ 800 ميكرو فولت كحد أقصى، وانحراف جهد إزاحة يبلغ 2 ميكرو فولت/درجة مئوية، وتيارات تحيز دخل نموذجية أقل من 25 بيكو أمبير، وضوضاء جهد دخل منخفضة، دقة تيار مستمر مع معاوقات مصدر تصل إلى 1 جيجا أوم. يتم توفير عرض نطاق كسب الوحدة 1.8 ميجاهرتز، و -93 ديسيبل THD عند 10 كيلو هرتز، ومعدل انحدار 3 فولت/ميكروثانية لتيار إمداد منخفض يبلغ 800 ميكرو أمبير. يقود AD820 ما يصل إلى 350 بيكوفاراد من الحمل السعوي المباشر ويوفر تيار خرج بحد أدنى 15 مللي أمبير. يسمح هذا للمضخم بالتعامل مع مجموعة واسعة من ظروف الحمل. تؤدي هذه المجموعة من أداء التيار المتردد والتيار المستمر، بالإضافة إلى قدرة قيادة الحمل المتميزة، إلى مضخم متعدد الاستخدامات بشكل استثنائي لمستخدم الإمداد الفردي.

يتوفر AD820 في درجتين من الأداء. يتم تصنيف الدرجات A و B على نطاق درجة الحرارة الصناعية من -40 درجة مئوية إلى +85 درجة مئوية. يتم تقديم AD820 في ثلاثة خيارات حزمة ذات 8 أسلاك: DIP بلاستيكي (PDIP) وتركيب سطحي (SOIC) و (MSOP).

andnbsp;

معلومات

andnbsp;

الرسم

andnbsp;

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100٪، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا,
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

andnbsp;

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^
