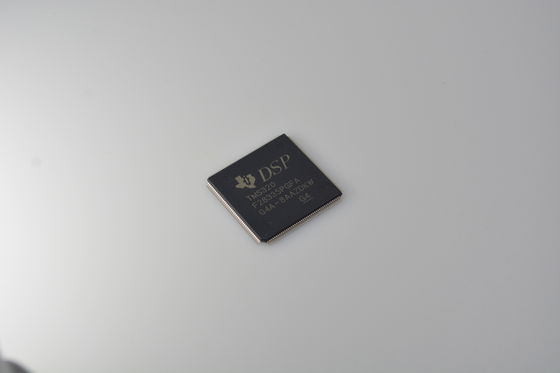

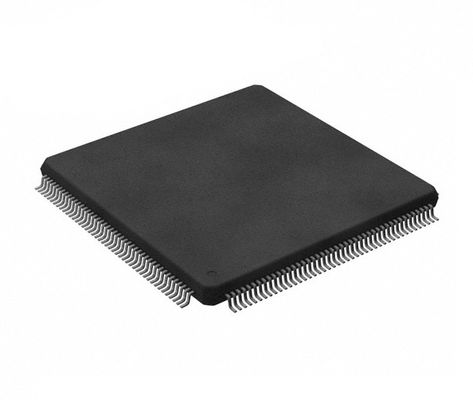

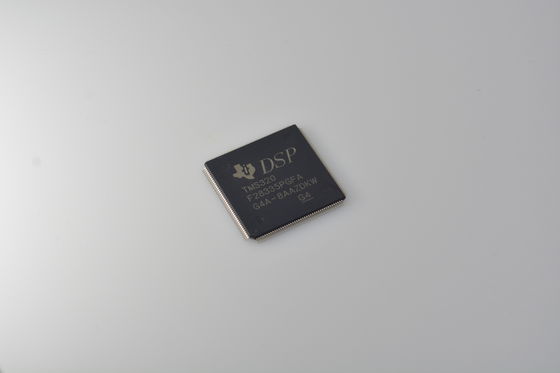

TMS320F28335PGFA معالج إشارة رقمية عالي الأداء بتردد 150 ميجاهرتز مع وحدة نقطة عائمة، ذاكرة فلاش 512 كيلوبايت، ذاكرة وصول عشوائي 68 كيلوبايت، محول تناظري إلى رقمي بـ 16 قناة، CAN/SPI/I2C، ونطاق درجة حرارة صناعية لأنظمة التحكم في الوقت الفعلي

TMS320F28335PGFA معالج DSP عالي الأداء بتردد 150 ميجاهرتز مع وحدة نقطة عائمة، ذاكرة فلاش 512 كيلو بايت، ذاكرة وصول عشوائي 68 كيلو بايت، محول تناظري إلى رقم 16 قناة، CAN/SPI/I2C ونطاق درجة حرارة صناعي لأنظمة التحكم في الوقت الفعلي

الميزات

• تقنية CMOS ثابتة عالية الأداء

– حتى 150 ميجاهرتز (زمن دورة 6.67 نانو ثانية)

– تصميم نواة 1.9 فولت/1.8 فولت، إدخال/إخراج 3.3 فولت

• وحدة معالجة مركزية 32 بت عالية الأداء (TMS320C28x)

– وحدة نقطة عائمة (FPU) بدقة واحدة IEEE 754 (F2833x فقط)

– عمليات MAC 16 وtimes; 16 و 32 وtimes; 32

– MAC مزدوج 16 وtimes; 16

– بنية حافلة هارفارد

– استجابة المقاطعة السريعة والمعالجة

– نموذج برمجة الذاكرة الموحد

– فعال من حيث التعليمات البرمجية (في C/C++ و Assembly)

• وحدة تحكم DMA بست قنوات (لـ ADC و McBSP و ePWM و XINTF و SARAM)

• واجهة خارجية 16 بت أو 32 بت (XINTF)

– أكثر من 2M وtimes; 16 نطاق عنوان

• ذاكرة على الشريحة

– F28335, F28333, F28235: فلاش 256K وtimes; 16، SARAM 34K وtimes; 16

– F28334, F28234: فلاش 128K وtimes; 16، SARAM 34K وtimes; 16

– F28332, F28232: فلاش 64K وtimes; 16، SARAM 26K وtimes; 16

– 1K وtimes; 16 ذاكرة ROM OTP

• ذاكرة ROM للتمهيد (8K وtimes; 16)

– مع أوضاع تمهيد البرنامج (عبر SCI و SPI و CAN و I2C و McBSP و XINTF و I/O المتوازي)

– جداول رياضية قياسية

• التحكم في الساعة والنظام

– مذبذب على الشريحة

– وحدة مؤقت المراقبة

• يمكن توصيل دبابيس GPIO0 إلى GPIO63 بواحدة من المقاطعات الخارجية الثمانية الأساسية

• كتلة توسيع المقاطعة الطرفية (PIE) التي تدعم جميع المقاطعات الطرفية البالغ عددها 58

• مفتاح/قفل أمان 128 بت

– يحمي كتل الفلاش/OTP/RAM

– يمنع الهندسة العكسية للبرامج الثابتة

• الأجهزة الطرفية للتحكم المحسّنة

– ما يصل إلى 18 مخرج PWM

– ما يصل إلى 6 مخرجات HRPWM بدقة 150 بكسل MEP

– ما يصل إلى 6 مدخلات التقاط الأحداث – ما يصل إلى 2 واجهات مشفر رباعي

– ما يصل إلى 8 مؤقتات CPU 32 بت (6 لـ eCAPs و 2 لـ eQEPs)

– ما يصل إلى 9 مؤقتات 16 بت (6 لـ ePWMs و 3 XINTCTRs)

• ثلاثة مؤقتات CPU 32 بت

• الأجهزة الطرفية للمنفذ التسلسلي

– ما يصل إلى 2 وحدة CAN

– ما يصل إلى 3 وحدات SCI (UART)

– ما يصل إلى 2 وحدة McBSP (قابلة للتكوين كـ SPI)

– وحدة SPI واحدة

– حافلة دائرة متكاملة (I2C) واحدة

• محول تناظري إلى رقم 12 بت، 16 قناة

– معدل تحويل 80 نانو ثانية

– 2 وtimes; 8 مضاعف إدخال القناة

– عينتان وعقد

– تحويلات فردية/متزامنة

– مرجع داخلي أو خارجي

• ما يصل إلى 88 دبوس GPIO قابلة للبرمجة بشكل فردي ومتعددة الإرسال مع تصفية الإدخال

• دعم مسح حدود JTAG

– معيار IEEE 1149.1-1990 منفذ الوصول إلى الاختبار القياسي وبنية المسح الحدودي

• ميزات التصحيح المتقدمة

– وظائف التحليل ونقطة التوقف

– تصحيح في الوقت الفعلي باستخدام الأجهزة

• يتضمن دعم التطوير

– مترجم/مجمع/رابط ANSI C/C++

– Code Composer Studio™ IDE

– DSP/BIOS™ و SYS/BIOS

– مكتبات برامج التحكم في المحركات الرقمية والطاقة الرقمية

• أوضاع الطاقة المنخفضة وتوفير الطاقة

– أوضاع IDLE و STANDBY و HALT مدعومة

– تعطيل ساعات الأجهزة الطرفية الفردية

• الترتيب: قليل النهاية

• خيارات الحزمة:

– عبوة خالية من الرصاص، خضراء

– مصفوفة شبكة كروية بلاستيكية (BGA) بـ 176 كرة [ZJZ]

– MicroStar BGA™ بـ 179 كرة [ZHH]

– مصفوفة شبكة كروية ذات درجة دقيقة جديدة (nFBGA) بـ 179 كرة [ZAY]

– حزمة مسطحة رباعية منخفضة المستوى (LQFP) بـ 176 دبوس [PGF]

– حزمة مسطحة رباعية منخفضة المستوى (HLQFP) محسنة حرارياً بـ 176 دبوس [PTP]

• خيارات درجة الحرارة:

– A: –40 درجة مئوية إلى 85 درجة مئوية (PGF، ZHH، ZAY، ZJZ)

– S: –40 درجة مئوية إلى 125 درجة مئوية (PTP، ZJZ)

– Q: –40 درجة مئوية إلى 125 درجة مئوية (PTP، ZJZ)

التطبيقات

• أنظمة مساعدة السائق المتقدمة (ADAS)

– رادار متوسط/قصير المدى

• أتمتة المباني

– التحكم في محرك HVAC

– التحكم في محرك العاكس الجر

• أتمتة المصانع والتحكم

– معدات الفرز الآلي

– التحكم في CNC

• البنية التحتية للشبكة

– العاكس المركزي

– العاكس السلسلي

• الأنظمة الهجينة والكهربائية و& أنظمة توليد الطاقة

– التحكم في العاكس و& المحرك

– الشاحن الموجود على اللوحة (OBC) و& اللاسلكي

• محركات المحركات

– محرك BLDC ذو إدخال التيار المتردد

– وحدة التحكم في محرك السيرفو

• توصيل الطاقة

– تيار متردد إلى تيار مستمر صناعي

الوصف

تم تحسين المتحكمات الدقيقة في الوقت الفعلي C2000™ للمعالجة والاستشعار والتشغيل لتحسين أداء الحلقة المغلقة في تطبيقات التحكم في الوقت الفعلي مثل محركات المحركات الصناعية؛ العواكس الشمسية والطاقة الرقمية؛ المركبات الكهربائية والنقل؛ التحكم في المحركات؛ والاستشعار ومعالجة الإشارات. يتضمن خط C2000 وحدات MCU ذات الأداء المتميز ووحدات MCU ذات الأداء الأولي.

تعد أجهزة TMS320F28335 و TMS320F28334 و TMS320F28333 و TMS320F28332 و TMS320F28235 و TMS320F28234 و TMS320F28232 حلولاً عالية التكامل وعالية الأداء لتطبيقات التحكم المتطلبة.

طوال هذا المستند، يتم اختصار الأجهزة على أنها F28335 و F28334 و F28333 و F28332 و F28235 و F28234 و F28232 على التوالي. يوفر F2833x Device Comparison و F2823x Device Comparison ملخصًا للميزات لكل جهاز.

يغطي دليل البدء مع المتحكمات الدقيقة للتحكم في الوقت الفعلي C2000™ (MCUs) دليل البدء جميع جوانب التطوير باستخدام أجهزة C2000 من الأجهزة إلى موارد الدعم. بالإضافة إلى مستندات المرجع الرئيسية، يوفر كل قسم روابط وموارد ذات صلة لتوسيع المعلومات التي تم تناولها.
