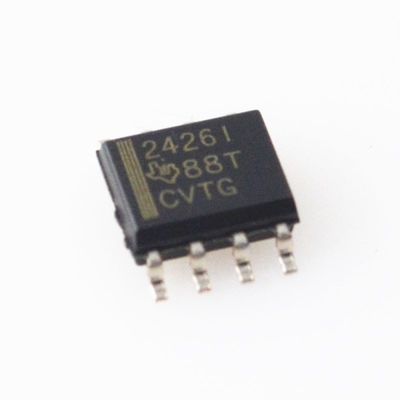

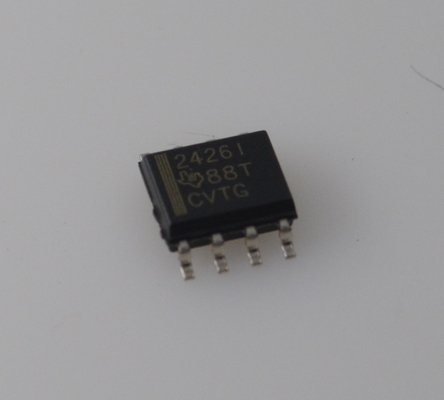

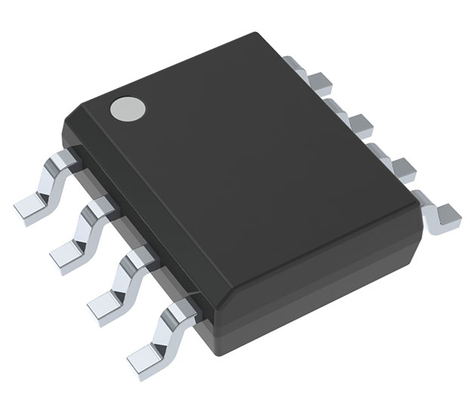

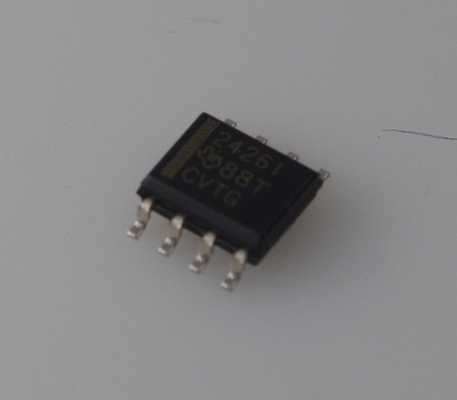

TLE2426IDR IC مرجع أرضي افتراضي دقيق بدقة ±0.05%، خرج 1mA، إدخال واسع 1.4V إلى 40V، معامل حرارة منخفض (35ppm/°C) وحماية من قصر الدائرة للأنظمة أحادية الإمداد

TLE2426IDR Precision Virtual Ground Reference IC مع andplusmn؛0.05% دقة 1mA الناتج 1.4V إلى 40V مدخل واسع TC منخفض (35ppm/anddeg؛C) وحماية الدائرة القصيرة لأنظمة التغذية الواحدة

وnbsp

الخصائص

1/2 VI أرضية افتراضية للأنظمة التناظرية

حزمة TO-226AA ذات 3 محطات

تشغيل الكهرباء الدقيقة...170 و الكهرباء الدقيقة من النوع A، VI = 5 فولت

نطاق واسع VI... 4 فولت إلى 40 فولت

قدرة عالية على التيار الخارجي

وnbsp; و - المصدر... 20 مآ

وnbsp؛ و - غسيل...20 مآ

تنظيم ممتاز للإنتاج

و -45 و ميكرو ف تايب عند IO = 0 إلى و -10 mA

+15 وmicroV Typ عند IO = 0 إلى +10 mA

خروجاً منخفضاً...0.0075 Ω Typ

دبوس تخفيف الضوضاء (حزم D و JG و P فقط)

وnbsp

التطبيقات

1. دوائر أوبامبير ذات إمدادات واحدة
يولد أرضاً افتراضية (VCC/2) لمضخات تشغيل ذات مصدر واحد (مثل TLE202x ، سلسلة TLV) ، مما يلغي الحاجة إلى مصادر طاقة مزدوجة.
حالات استخدام نموذجية: تكييف الإشارة، واجهات أجهزة الاستشعار، التضخيم المسبق للصوت.

2أنظمة اكتساب البيانات (DAQ)
يوفر مرجعًا ثابتًا في وسط السكة الحديدية لدوائر ADC / DAC ، مما يسمح بتأرجح إشارة ثنائية القطب (على سبيل المثال + 2.5 فولت من مصدر طاقة 5 فولت واحد).
حالات استخدام نموذجية: أجهزة استشعار صناعية، أدوات طبية حيوية.

3أجهزة محمولة / تعمل بالبطاريات
التيار الهادئ المنخفض (400uA) ومجموعة الجهد المدخل الواسعة (1.4V إلى 40v) تجعلها مثالية للتطبيقات التي تعمل بالبطاريات مع تقلبات الجهد.
حالات استخدام نموذجية: أجهزة قياس محمولة، عقدة استشعار لاسلكية.

4إلكترونيات السيارات
AEC-Q100 مؤهل للأداء الموثوق به في بيئات عالية درجة الحرارة والاهتزازات العالية ، مناسبة لإدارة طاقة المركبة ومعالجة إشارات المستشعرات.

5معدات الاختبار والقياس
الدقة العالية (+ 0.05٪) وانحراف درجة الحرارة المنخفضة (35ppm/anddeg؛C) تضمن مراجع فولتاج مستقرة في أجهزة متعددة المقاييس، أجهزة التذبذب، وأدوات الدقة الأخرى.

وnbsp

الوصف

في تطبيقات تكييف الإشارة التي تستخدم مصدر طاقة واحد ، يطلب الجهد المرجعي يساوي نصف جهد التزويد لإنهاء جميع أسس الإشارة التناظرية.تيكساس أدوات يقدم الأرضية الظاهرية الدقة التي الجهد الخروج يساوي دائما نصف الجهد المدخل، TLE2426 و"مُقسّم السكك الحديدية"

المزيج الفريد من مكبر التشغيل ذو الأداء العالي والقوة الدقيقة والقسمة المقطعة بدقة على رقاقة السيليكون واحدة يؤدي إلى نسبة VO/VI دقيقة من 0.5 أثناء الغرق والتيار المصدريوفر TLE2426 مخرجًا منخفضًا مع 20 mA من قدرة الغرق والمصدر مع استهلاك أقل من 280 و microA من تيار التوريد على نطاق المدخل الكامل من 4V إلى 40V.لا يحتاج المصمم لدفع السعر من حيث مساحة اللوحة لموقع إشارة تقليدي يتكون من المقاوماتأداء ودقة TLE2426 متوفرة في حزمة LP سهلة الاستخدام وتوفير المساحة ذات 3 محطات.لزيادة الأداءمع إضافة مكثف خارجي (CNR) ، يتم تقليل ضوضاء الذروة إلى الذروة بينما يتم تحسين رفض التموجات في الخط.

تعادل الإخراج الأولي لنظام 5 فولت أو 12 فولت واحد أفضل من 1٪ مع 3.6٪ على نطاق المدخلات الكامل 40 فولت. يزيد رفض الريبل عن 12 بت من الدقة.ما إذا كان التطبيق لجهاز استيعاب البيانات، أو ببساطة مرجع الجهد الدقيق، TLE2426 يزيل مصدر رئيسي لخطأ النظام.

وnbsp

المعلومات

وnbsp

الرسم
