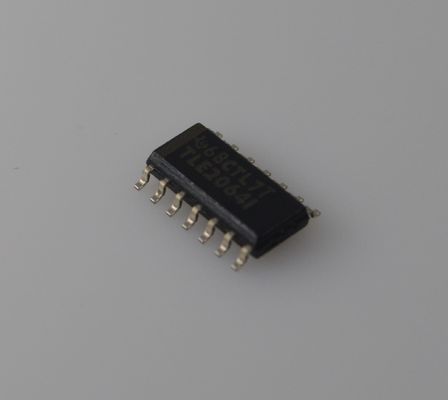

TLE2064IDR Precision Quad JFET-Input Op-Amp مع عرض النطاق الترددي 10MHz 45V/μs Slew Rate ضوضاء منخفضة (16nV/√Hz) ±2V إلى ±20V إمدادات EMI صلبة and درجة السيارات لتكييف إشارة عالية السرعة

TLE2064IDR مكبر صوت رباعي دقيق الإدخال JFET مع نطاق ترددي 10 ميجاهرتز ومعدل انحدار 45 فولت/ميكروثانية، ضوضاء منخفضة (16 نانو فولت/√هرتز) وإمداد ±2 فولت إلى ±20 فولت، مقاومة EMI ودرجة السيارات لتهيئة الإشارات عالية السرعة

الميزات

• ضعف النطاق الترددي (2 ميجاهرتز) لمضخمات التشغيل TL06x و TL03x

• تيار إمداد منخفض: 290 ميكرو أمبير/قناة (نموذجي)

• تقليم جهد الإزاحة على الرقاقة لتحسين أداء التيار المستمر

• محرك إخراج عالي، محدد في أحمال 100 أوم

• أرضية ضوضاء أقل من الأجيال السابقة من BiFETs منخفضة الطاقة

التطبيقات

• التحكم الرقمي الكامل لمحرك السيارة

• وحدة التحكم في الطيران

• وحدة الإدخال التناظرية

الوصف

تعمل سلسلة TLE206x من مضخمات التشغيل ذات الإدخال JFET منخفضة الطاقة على مضاعفة النطاق الترددي للجيل السابق من عائلات TL06x و TL03x BiFET دون زيادة استهلاك الطاقة بشكل كبير. توفر عملية Texas Instruments Excalibur أيضًا أرضية ضوضاء أقل من TL06x و TL03x. ينتج عن تقليم زينر لجهد الإزاحة على الرقاقة درجات دقة لتطبيقات المقترنة بالتيار المستمر. تتوافق أجهزة TL206x مع دبابيس BiFETs الأخرى من Texas Instruments، حيث يمكن استخدام الأجهزة لمضاعفة النطاق الترددي لدوائر TL06x و TL03x أو لتقليل استهلاك الطاقة لدوائر TL05x و TL07x و TL08x بنسبة 90٪ تقريبًا.

توفر مضخمات التشغيل BiFET مقاومة الإدخال الأعلى بطبيعتها لترانزستورات الإدخال JFET، دون التضحية بمحرك الإخراج المرتبط بمضخمات ثنائية القطب. تم تصميم ميزات الجهاز هذه للاتصال بأجهزة استشعار عالية المعاوقة أو إشارات التيار المتردد منخفضة المستوى. تتمتع الأجهزة أيضًا باستجابة تيار متردد أفضل بطبيعتها من أجهزة ثنائية القطب أو CMOS التي تستهلك طاقة مماثلة. تتميز عائلة TLE206x بدائرة محرك إخراج عالية قادرة على تشغيل أحمال 100 أوم عند إمدادات منخفضة تصل إلى ±5 فولت. وهذا يجعلها مناسبة بشكل فريد لتشغيل أحمال المحولات في أجهزة المودم والتطبيقات الأخرى التي تتطلب خصائص تيار متردد جيدة، وطاقة منخفضة، ومحرك إخراج عالي.

نظرًا لأن مضخمات التشغيل BiFET مصممة للاستخدام مع إمدادات طاقة مزدوجة، يجب توخي الحذر لمراقبة حدود جهد الإدخال المشترك وذبذبة الإخراج عند التشغيل من مصدر واحد. يلزم التحيز بالتيار المستمر لإشارة الإدخال ويجب إنهاء الأحمال بعقدة أرضية افتراضية في منتصف الإمداد. يعتبر مولد الأرضية الافتراضية المتكامل TLE2426 من Texas Instruments مفيدًا عند تشغيل مضخمات BiFET من مصادر فردية.

يتم تحديد TLE206x بالكامل عند ±15 فولت و ±5 فولت. للتشغيل في أنظمة الجهد المنخفض أو الإمداد الفردي، يوصى بعائلات مضخمات التشغيل LinCMOS من Texas Instruments (البادئات TLC- و TLV-). عند الانتقال من مضخمات BiFET إلى CMOS، يجب إيلاء اهتمام خاص لمتطلبات معدل الانحدار والنطاق الترددي وتحميل الإخراج. تعتبر مضخمات التشغيل CMOS TLV2432 و TLV2442 من Texas Instruments خيارات ممتازة يجب مراعاتها.

معلومات

الرسم
