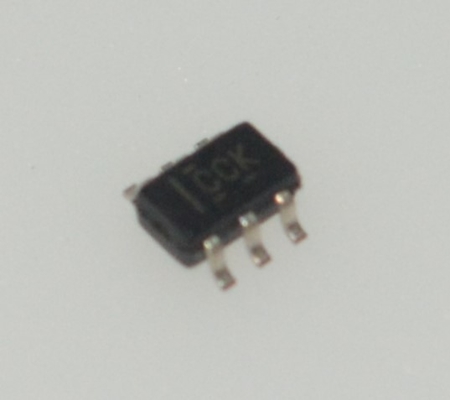

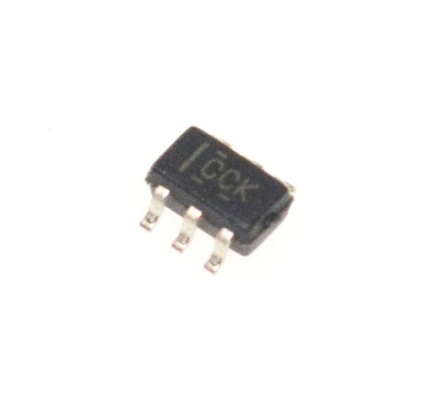

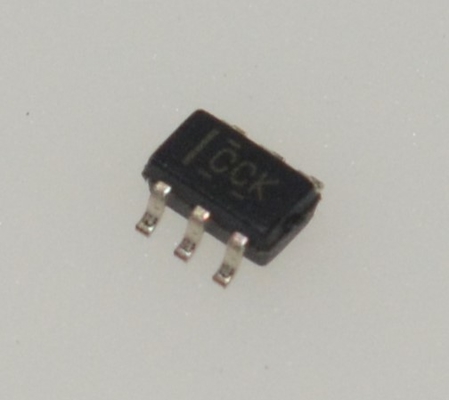

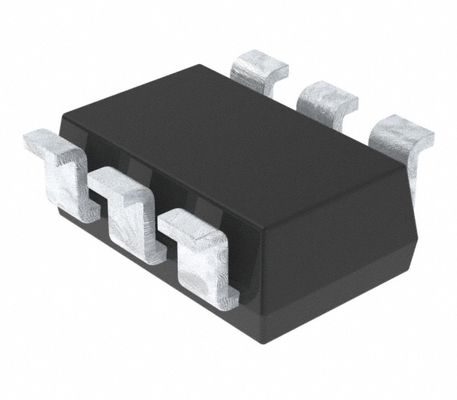

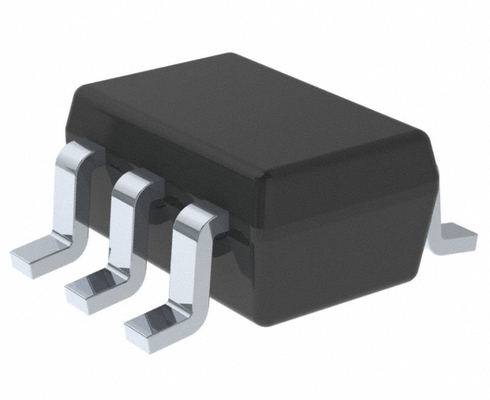

SN74LVC2G04DCKR بوابة عاكس مزدوج مع 1.65 فولت إلى 5.5 فولت الجهد العريض 32mA محرك الخروج الطاقة المنخفضة للغاية 3.4ns السرعة حزمة صغيرة SC-70 وحماية ESD لتصميمات محدودة في المساحة

SN74LVC2G04DCKR بوابة عاكسة مزدوجة مع جهد واسع من 1.65 فولت إلى 5.5 فولت، محرك إخراج 32 مللي أمبير، طاقة منخفضة للغاية، سرعة 3.4 نانوثانية، حزمة SC-70 صغيرة الحجم وحماية ESD للتصميمات المقيدة بالمساحة

الميزات

• متوفر في حزمة Texas Instruments NanoFree™ 1

• يدعم تشغيل VCC بجهد 5 فولت

• تقبل المدخلات جهودًا تصل إلى 5.5 فولت

• أقصى تأخير انتشار (Maxtpd) يبلغ 4.1 نانوثانية عند 3.3 فولت

• استهلاك منخفض للطاقة، 10-μA كحد أقصى ICC

• محرك إخراج ±24 مللي أمبير عند 3.3 فولت

• VOLP نموذجي (ارتداد أرضي للإخراج) <0.8 فولت عند VCC = 3.3 فولت، TA = 25°C

• VOHV نموذجي (انخفاض جهد الإخراج VOH) >2 فولت عند VCC = 3.3 فولت، TA = 25°C

• يدعم Ioff تشغيل وضع إيقاف التشغيل الجزئي

• يتجاوز أداء الإغلاق (Latch-Up) 100 مللي أمبير لكل JESD 78، الفئة II

• تتجاوز حماية ESD JESD 22

– نموذج جسم الإنسان 2000 فولت (A114-A)

– نموذج الجهاز 200 فولت (A115-A)

– نموذج الجهاز المشحون 1000 فولت (C101)

التطبيقات

• هواتف IP: سلكية ولاسلكية

• الوحدات الضوئية

• الشبكات الضوئية: EPON والفيديو عبر الألياف

• التوصيل الخلفي بالميكروويف من نقطة إلى نقطة

• الطاقة: وحدة Telecom DC/DC: تناظرية ورقمية

• المقاسم الفرعية الخاصة (PBX)

• مقاسم TETRA Base

• وحدات النطاق الأساسي للاتصالات (Telecom Base Band Units)

• مآوي الاتصالات: وحدات توزيع الطاقة (PDU)، وحدات مراقبة الطاقة (PMU)، مراقبة البطارية اللاسلكية، وحدات الإمالة الكهربائية عن بعد (RET)، وحدات الراديو عن بعد (RRU)، مكبرات الصوت المثبتة على البرج 1 (TMA)

• محللات ومولدات الإشارات المتجهة

• مؤتمرات الفيديو: HD قائمة على IP

• معدات البنية التحتية WiMAX واللاسلكية

• أجهزة اختبار الاتصالات اللاسلكية ومكررات لاسلكية

• مودمات xDSL و DSLAM

الوصف

تم تصميم هذا العاكس المزدوج للتشغيل بجهد VCC من 1.65 فولت إلى 5.5 فولت. يقوم جهاز SN74LVC2G04 بتنفيذ الدالة المنطقية Y = A.

تعد تقنية حزمة NanoFree طفرة كبيرة في مفاهيم تغليف الدوائر المتكاملة، باستخدام القالب كوحدة تغليف.

تم تحديد هذا الجهاز بالكامل لتطبيقات إيقاف التشغيل الجزئي باستخدام Ioff. تعمل دائرة Ioff على تعطيل المخرجات، مما يمنع التدفق العكسي للتيار الضار عبر الجهاز عند إيقاف تشغيله.
