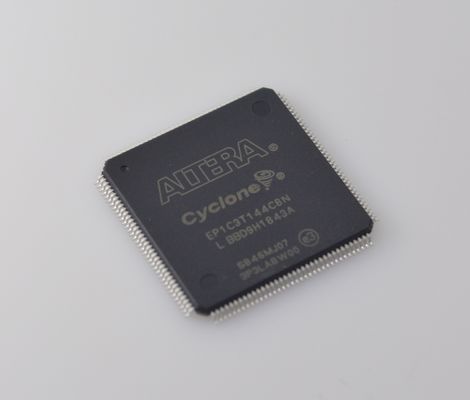

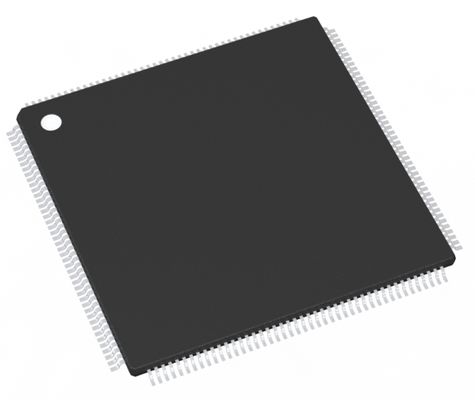

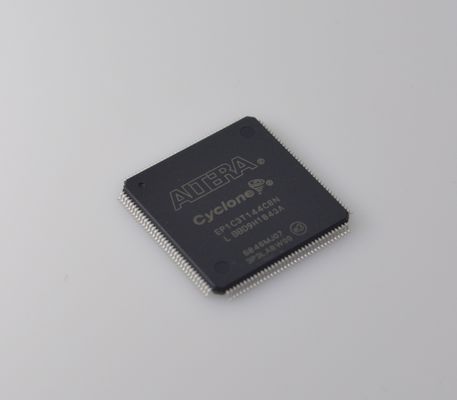

EP1C3T144C8N Cyclone FPGA مع 2,910 LE 144-Pin TQFP 3.3V التشغيل على الشريحة PLL منخفضة التكلفة ومرنة لإدخال وإخراج للسيطرة المضمنة والنموذج الأولي

EP1C3T144C8N Cyclone FPGA مع 2,910 LEs، 144-Pin TQFP، تشغيل 3.3V، PLL مدمج، منخفض التكلفة ومرونة الإدخال/الإخراج للتحكم المدمج والنماذج الأولية

الميزات

■ من 2,910 إلى 20,060 LEs، انظر الجدول 1andndash;1

■ ما يصل إلى 294,912 بت من ذاكرة الوصول العشوائي (36,864 بايت)

■ يدعم التكوين من خلال جهاز تكوين تسلسلي منخفض التكلفة

■ دعم معايير الإدخال/الإخراج LVTTL و LVCMOS و SSTL-2 و SSTL-3

■ دعم معيار PCI 66 و 33 ميجاهرتز، 64 و 32 بت

■ دعم الإدخال/الإخراج LVDS عالي السرعة (640 ميجابت في الثانية)

■ دعم الإدخال/الإخراج LVDS منخفض السرعة (311 ميجابت في الثانية)

■ دعم الإدخال/الإخراج RSDS بسرعة 311 ميجابت في الثانية

■ يوفر ما يصل إلى اثنين من PLLs لكل جهاز مضاعفة الساعة وتحويل الطور

■ ما يصل إلى ثمانية خطوط ساعة عالمية مع ستة موارد ساعة متاحة لكل صف من صفوف كتلة مصفوفة المنطق (LAB)

■ دعم الذاكرة الخارجية، بما في ذلك DDR SDRAM (133 ميجاهرتز) و FCRAM و SDRAM بمعدل بيانات واحد (SDR)

■ دعم نوى الملكية الفكرية (IP) المتعددة، بما في ذلك وظائف Alteraandreg; MegaCoreandreg; وبرنامج Altera Megafunctions Partners Program (AMPPSM) megafunctions.

الوصف

تحتوي أجهزة Cycloneandreg; على بنية قائمة على الصفوف والأعمدة ثنائية الأبعاد لتنفيذ المنطق المخصص. توفر الوصلات البينية للأعمدة والصفوف بسرعات مختلفة وصلات إشارة بين LABs وكتل الذاكرة المضمنة.

تتكون مصفوفة المنطق من LABs، مع 10 LEs في كل LAB. LE هي وحدة صغيرة من المنطق توفر تنفيذًا فعالًا لوظائف منطق المستخدم. يتم تجميع LABs في صفوف وأعمدة عبر الجهاز. تتراوح أجهزة Cyclone بين 2,910 إلى 20,060 LEs.

كتل M4K RAM هي كتل ذاكرة مزدوجة المنفذ حقيقية مع 4K بت من الذاكرة بالإضافة إلى التكافؤ (4,608 بت). توفر هذه الكتل ذاكرة مزدوجة المنفذ حقيقية مخصصة، أو منفذ مزدوج بسيط، أو ذاكرة أحادية المنفذ بعرض يصل إلى 36 بتًا بسرعة تصل إلى 250 ميجاهرتز. يتم تجميع هذه الكتل في أعمدة عبر الجهاز بين بعض LABs. توفر أجهزة Cyclone ما بين 60 إلى 288 كيلوبت من ذاكرة الوصول العشوائي المضمنة.

يتم تغذية كل دبوس إدخال/إخراج لجهاز Cyclone بواسطة عنصر إدخال/إخراج (IOE) يقع في نهايات صفوف وأعمدة LAB حول محيط الجهاز. تدعم دبابيس الإدخال/الإخراج معايير إدخال/إخراج فردية ومتباينة مختلفة، مثل معيار PCI 66 و 33 ميجاهرتز، 64 و 32 بت ومعيار الإدخال/الإخراج LVDS بسرعة تصل إلى 640 ميجابت في الثانية. يحتوي كل IOE على مخزن مؤقت للإدخال/الإخراج ثنائي الاتجاه وثلاثة مسجلات لتسجيل إشارات الإدخال والإخراج وتمكين الإخراج. توفر دبابيس DQS و DQ و DM ذات الأغراض المزدوجة جنبًا إلى جنب مع سلاسل التأخير (المستخدمة لمحاذاة إشارات DDR) دعمًا للواجهة مع أجهزة الذاكرة الخارجية مثل DDR SDRAM وأجهزة FCRAM بسرعة تصل إلى 133 ميجاهرتز (266 ميجابت في الثانية).

توفر أجهزة Cyclone شبكة ساعة عالمية وما يصل إلى اثنين من PLLs. تتكون شبكة الساعة العالمية من ثمانية خطوط ساعة عالمية تقود عبر الجهاز بأكمله. يمكن لشبكة الساعة العالمية توفير ساعات لجميع الموارد داخل الجهاز، مثل IOEs و LEs وكتل الذاكرة. يمكن أيضًا استخدام خطوط الساعة العالمية لإشارات التحكم. توفر Cyclone PLLs توقيتًا عامًا مع مضاعفة الساعة وتحويل الطور بالإضافة إلى مخرجات خارجية لدعم الإدخال/الإخراج التفاضلي عالي السرعة.

معلومات

الرسم

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100٪، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^


قائمة المنتجات
توفير سلسلة من المكونات الإلكترونية، مجموعة كاملة من أشباه الموصلات، المكونات النشطة والسلبي. يمكننا مساعدتك في الحصول على كل شيء لـ bom الخاص بـ PCB، باختصار، يمكنك الحصول على حل متكامل هنا،


العروض بما في ذلك:
الدوائر المتكاملة، ودوائر الذاكرة المتكاملة، والصمام الثنائي، والترانزستور، والمكثف، والمقاوم، والمقاوم المتغير، والصمامات، والمشذب والمقياس، والمحول، والبطارية، والكابل، والترحيل، والمفتاح، والموصل، وكتلة الطرفية، والبلورة والمذبذب، والمحث، والمستشعر، والمحول، وبرنامج تشغيل IGBT، و LED، و LCD، والمحول، و PCB (لوحة الدوائر المطبوعة)، و PCBA (تجميع PCB)

قوي في العلامة التجارية:
Microchip و MAX و AD و TI و ATMEL و ST و ON و NS و Intersil و Winbond و Vishay و ISSI و Infineon و NEC و FAIRCHILD و OMRON و YAGEO و TDK، إلخ
