تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | محول تناظري إلى رقمي (ADC) SAR بـ 8 قنوات وواجهة SPI,محول تناظري إلى رقمي (ADC) SAR بـ 16 بت وواجهة SPI,ADS8638SRGET محول تناظري إلى رقمي (ADC) SAR وواجهة SPI,16-Bit SPI Interface SAR ADC,ADS8638SRGET SPI Interface SAR ADC |
||

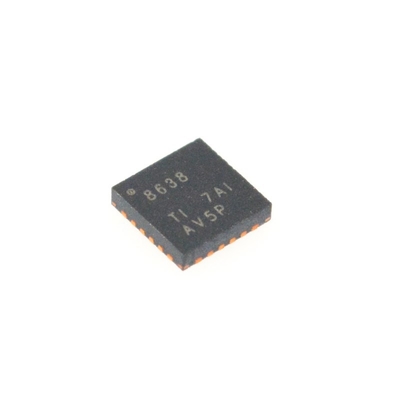

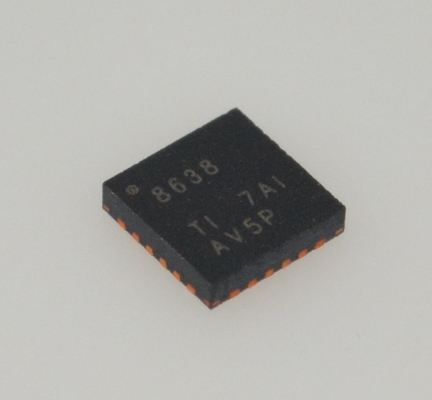

ADS8638SRGET محول تناظري إلى رقمي (ADC) 16 بت، 500 كيلو عينة في الثانية، 8 قنوات، مع واجهة SPI منخفضة الضوضاء وعالية الدقة، نطاق إمداد واسع وأداء قوي للتطبيقات الصناعية
الميزات
نطاق الإدخال القابل للتحديد:
±10 فولت، ±5 فولت، +2.5 فولت، 0 فولت إلى 10 فولت، أو 0 فولت إلى 5 فولت
حتى ±12 فولت مع مرجع خارجي
لا توجد تحويلات كامنة تصل إلى 1 ميجا عينة في الثانية
أداء متميز:
12 بت بدون أكواد مفقودة
INL: +0.9LSB
SNR: 71.8dB
متكامل للغاية:
موزع إدخال 4 أو 8 قنوات
مستشعر درجة الحرارة
مرجع جهد داخلي
عتبات إنذار لكل قناة
طاقة منخفضة:
14.45mW عند 1 ميجا عينة في الثانية
5.85mW عند 0.1 ميجا عينة في الثانية
وضع إيقاف التشغيل المرن
واجهة تسلسلية متوافقة مع SPI
نطاق درجة حرارة ممتد:
-40 درجة مئوية إلى +125 درجة مئوية

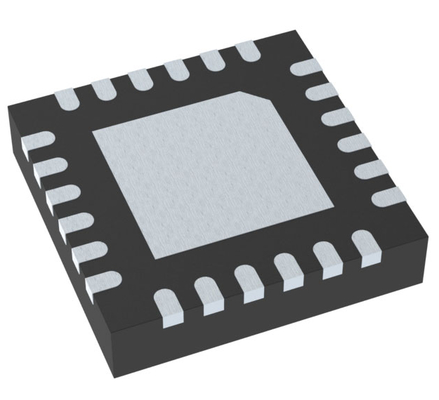

بصمة صغيرة: حزمة QFN 4 مم × 4 مم
الوصف
إن ADS8634 و ADS8638 (ADS8634/8) عبارة عن محولات تناظرية إلى رقمية (ADCs) 12 بت قادرة على قياس المدخلات حتى +10 فولت عند 1 ميجا عينة في الثانية. باستخدام نواة سجل التقريب المتتالي (SAR)، توفر محولات ADC هذه واجهة أمامية للعينة والإمساك بدون زمن انتقال في التحويلات. يتضمن ADS8634 موزع إدخال (mux) لقياس ما يصل إلى أربعة مدخلات. يمكن لـ ADS8638 قياس ما يصل إلى ثمانية مدخلات
بالإضافة إلى موزع الإدخال، يتميز ADS8634/8 بمستشعر درجة حرارة داخلي، ومرجع جهد، ومقارن رقمي لتعيين عتبات الإنذار على كل إدخال؛ لذلك، هناك حاجة إلى الحد الأدنى من المكونات الخارجية. توفر واجهة متوافقة مع SPI اتصالا وتحكما بسيطين. يعمل الإمداد الرقمي من 5 فولت وصولا إلى 1.8 فولت للاتصال المباشر بمجموعة واسعة من المعالجات ووحدات التحكم.
مثالي لتطبيقات القياس الصناعية المتطلبة، يتم تحديد ADS8634/8 بالكامل على نطاق درجة الحرارة الصناعية الممتد من -40 درجة مئوية إلى +125 درجة مئوية وهي متوفرة في حزمة QFN-24 صغيرة الحجم.
التطبيقات
• عناصر التحكم في العمليات الصناعية (PLC)
• أنظمة الحصول على البيانات
• أنظمة الحلقة المغلقة عالية السرعة
• إمدادات الطاقة الرقمية
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
Texas Instruments
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reel®
|
|
|
حالة الجزء
|
نشط
|
|
|
عدد البتات
|
12
|
|
|
معدل أخذ العينات (في الثانية)
|
1M
|
|
|
عدد المدخلات
|
8
|
|
|
نوع الإدخال
|
أحادي الطرف
|
|
|
واجهة البيانات
|
SPI
|
|
|
التكوين
|
MUX-S/H-ADC
|
|
|
النسبة - S/H:ADC
|
1:1
|
|
|
عدد محولات A/D
|
1
|
|
|
الهندسة المعمارية
|
SAR
|
|
|
نوع المرجع
|
خارجي، داخلي
|
|
|
الجهد - الإمداد، التناظري
|
2.7 فولت ~ 5.25 فولت
|
|
|
الجهد - الإمداد، الرقمي
|
1.65 فولت ~ 5.25 فولت
|
|
|
الميزات
|
مستشعر درجة الحرارة
|
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية
|
|
|
الحزمة / العلبة
|
24-VFQFN وسادة مكشوفة
|
|
|
حزمة جهاز المورد
|
24-VQFN (4x4)
|
|
|
نوع التركيب
|
التركيب السطحي
|
|
|
رقم المنتج الأساسي
|
الرسم
