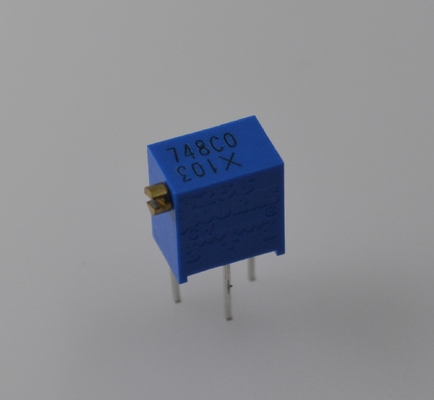

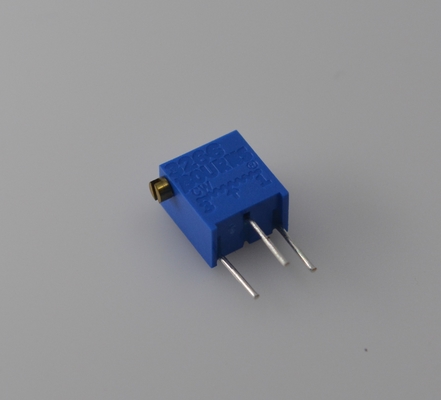

3266X-1-103LF 10KΩ مقياس جهد ثلاثي (Trimpot) 1/4 واط قدرة 300 فولت تصنيف ±10% تفاوت بناء سيرميت تثبيت على لوحة الدوائر المطبوعة (PC) تعديل موثوق به لدوائر دقيقة

3266X-1-103LF 10KΩ Trimpot 1/4W طاقة 300V تصنيف ±10% تفاوت بناء سيرميت تركيب PC ضبط موثوق به لدوائر دقيقة

الميزات

■ متعدد الدورات / سيرميت / صناعي / مختوم

■ تسمح الفواصل بغسل لوحة الكمبيوتر الشخصي بشكل شامل

■ يتوفر تغليف الشريط والبكرة

■ يتوفر إصدار متوافق مع RoHS*

الوصف

الخصائص الكهربائية

نطاق المقاومة القياسي .........................10 أوم إلى 1 ميجا أوم (انظر جدول المقاومة القياسي)

تفاوت المقاومة .............±10 % قياسي

الحد الأدنى للمقاومة المطلقة .............................1 % أو 2 أوم كحد أقصى. (أيهما أكبر)

تغير مقاومة التلامس ..........................3.0 % أو 3 أوم كحد أقصى. (أيهما أكبر)

قابلية الضبط مقسم الجهد ........................±0.02 %

ريوستات ..................................±0.05 %

الدقة.....................................عزل لا نهائي

المقاومة ...............500 VDC 1,000 ميجا أوم كحد أدنى.

قوة العزل مستوى سطح البحر ...............................600 VAC 80,000

قدم ............................250 VAC السفر الفعال ..................12 دورة اسمية.

الخصائص البيئية

تصنيف الطاقة (300 فولت كحد أقصى) 70 درجة مئوية .....................................0.25 واط

125 درجة مئوية ........................................0 واط

نطاق درجة الحرارة ....-55 درجة مئوية إلى +125 درجة مئوية

معامل درجة الحرارة ....±100 جزء في المليون/درجة مئوية

اختبار الختم ........................................85 درجة مئوية

الرطوبة.........MIL-STD-202 الطريقة 103

96 ساعة (2 % وDelta;TR، 10 ميجا أوم IR)

الاهتزاز .......30 G (1 % وDelta;TR؛ 1 % وDelta;VR)

الصدمة..........100 G (1 % وDelta;TR؛ 1 % وDelta;VR)

عمر الحمل ....1,000 ساعة 0.25 واط 70 درجة مئوية (3 % وDelta;TR؛ 3 % CRV)

عمر الدوران.........................200 دورة (4 % وDelta;TR؛ 3 % أو 3 أوم، أيهما أكبر، CRV)

الخصائص الفيزيائية

عزم الدوران..............................3.0 أونصة-بوصة.

حدود التوقف الميكانيكية ...................توقف الماسحة

الأطراف ........................دبابيس قابلة للحام

الوزن ......................................0.015 أونصة.

التعليم ..........العلامة التجارية للمصنع، رمز المقاومة، مخطط الأسلاك، رمز التاريخ، رقم طراز الشركة المصنعة والنمط

الماسحة ................50 % (TR الفعلي) ±10 %

القابلية للاشتعال ...........................U.L. 94V-0

التغليف القياسي ......50 قطعة لكل أنبوب

أداة الضبط ...............................H-90

التطبيقات

الإلكترونيات الصناعية
معايرة معلمات لوحة التحكم PLC

دوائر تكييف إشارة المستشعر
تعديل نقطة الصفر للأداة الصناعية

الإلكترونيات الاستهلاكية
ضبط دقيق لدرجة الصوت/مستوى الصوت في معدات الصوت

تعديل معلمات لوحة التحكم في الأجهزة المنزلية

التحكم في سطوع إضاءة LED

معدات الاتصالات
مطابقة دائرة RF لمحطة القاعدة

تعديل مستوى إشارة جهاز الشبكة

الاختبار والقياس
معايرة معدات الاختبار المعملية

تعديل تعويض مسبار راسم الذبذبات

إلكترونيات السيارات
ضبط نظام الترفيه داخل السيارة

إعداد معلمات وحدة التحكم في الجسم
