تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظيفة: | تصعيد ، تنحى | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| الطوبولوجيا: | دفعة باك | نوع الإخراج: | قابلة للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | 16 ميغاهرتز STM8S103K3T6C 8-بيت MCU,وحدة التحكم في الكمبيوتر ذات 20 دبوس STM8S103K3T6C 8-Bit,وحدة تحكم مكبرات الكمبيوتر 8-بيت,20-Pin STM8S103K3T6C 8-Bit MCU,10-bit ADC STM8S103K3T6C 8-Bit MCU |
||
STM8S103K3T6C معالج دقيق 8 بت بذاكرة فلاش 8 كيلو بايت وذاكرة وصول عشوائي 1 كيلو بايت وسرعة 16 ميجاهرتز ومحول تناظري إلى رقمي 10 بت و 4 مؤقتات و UART/SPI/I2C ونطاق 2.95 فولت - 5.5 فولت وحزمة TSSOP ذات 20 سنًا
andnbsp;
الميزات
النواة
andbull; نواة STM8 متقدمة بسرعة 16 ميجاهرتز مع بنية هارفارد وأنبوب من 3 مراحل
andbull; مجموعة تعليمات ممتدة
الذواكر
andbull; ذاكرة البرنامج: 8 كيلو بايت فلاش؛ الاحتفاظ بالبيانات 20 عامًا عند 55 درجة مئوية بعد 10 دورات
andbull; ذاكرة البيانات: 640 بايت EEPROM حقيقية للبيانات؛ تحمل 300 ألف دورة
andbull; ذاكرة الوصول العشوائي: 1 كيلو بايت
إدارة الساعة وإعادة الضبط والإمداد
andbull; جهد تشغيل من 2.95 إلى 5.5 فولت
andbull; التحكم المرن في الساعة، 4 مصادر ساعة رئيسية
andnbsp; andndash; مذبذب رنان بلوري منخفض الطاقة
andnbsp; andndash; مدخل ساعة خارجي
andnbsp; andndash; RC داخلي، قابل للتشذيب من قبل المستخدم 16 ميجاهرتز
andnbsp; andndash; RC داخلي منخفض الطاقة 128 كيلو هرتز
andbull; نظام أمان الساعة مع مراقب الساعة
andbull; إدارة الطاقة:
andnbsp; andndash; أوضاع منخفضة الطاقة (انتظار، توقف نشط، توقف)
andnbsp; andndash; إيقاف تشغيل ساعات الأجهزة الطرفية بشكل فردي
andbull; نشط بشكل دائم، طاقة منخفضة الاستهلاك عند التشغيل وإعادة ضبط إيقاف التشغيل
إدارة المقاطعة
andbull; وحدة تحكم مقاطعة متداخلة مع 32 مقاطعة
andbull; ما يصل إلى 27 مقاطعة خارجية على 6 متجهات
المؤقتات
andbull; مؤقت تحكم متقدم: 16 بت، 4 قنوات CAPCOM، 3 مخرجات تكميلية، إدخال وقت ميت ومزامنة مرنة
andbull; مؤقت عام الغرض 16 بت، مع 3 قنوات CAPCOM (IC، OC أو PWM)
andbull; مؤقت أساسي 8 بت مع مقسم مسبق 8 بت
andbull; مؤقت التنبيه التلقائي
andbull; مؤقتات مراقبة النافذة ومراقبة مستقلة
واجهات الاتصال
andbull; UART مع مخرج الساعة للتشغيل المتزامن، SmartCard، IrDA، وضع LIN master
andbull; واجهة SPI تصل إلى 8 ميجابت/ثانية
andbull; واجهة I2C تصل إلى 400 كيلو بت/ثانية
محول تناظري إلى رقمي (ADC)
andbull; 10 بت، وplusmn;1 LSB ADC مع ما يصل إلى 5 قنوات متعددة الإرسال، وضع المسح ومراقب تناظري
الإدخال/الإخراج
andbull; ما يصل إلى 28 إدخال/إخراج على حزمة ذات 32 سنًا بما في ذلك 21 مخرجًا عالي الغرق
andbull; تصميم إدخال/إخراج قوي للغاية، محصن ضد حقن التيار
معرف فريد
andbull; مفتاح فريد 96 بت لكل جهاز
andnbsp;
الوصف
توفر خط الوصول STM8S103F2/x3 متحكمات دقيقة 8 بت ذاكرة برنامج فلاش 8 كيلو بايت، بالإضافة إلى ذاكرة EEPROM حقيقية للبيانات مدمجة. يشير الدليل المرجعي لعائلة STM8S من المتحكمات الدقيقة (RM0016) إلى الأجهزة في هذه العائلة على أنها منخفضة الكثافة. أنها توفر الفوائد التالية: الأداء والمتانة وتقليل تكلفة النظام.
يتم ضمان أداء الجهاز ومتانته من خلال النواة والأجهزة الطرفية المتقدمة المصنوعة بتقنية حديثة، وتردد ساعة 16 ميجاهرتز، وإدخال/إخراج قوي، ومراقبي مستقلين مع مصدر ساعة منفصل، ونظام أمان الساعة.
يتم تقليل تكلفة النظام بفضل ذاكرة EEPROM حقيقية للبيانات مدمجة لما يصل إلى 300 ألف دورة كتابة/مسح ومستوى تكامل نظام مرتفع مع مذبذبات ساعة داخلية، ومراقبة وإعادة ضبط انخفاض الجهد.
يتم تقديم وثائق كاملة بالإضافة إلى مجموعة واسعة من أدوات التطوير.
andnbsp;
معلومات
|
الفئة
|
andnbsp;
|
|
|
الشركة المصنعة
|
andnbsp;
|
|
|
السلسلة
|
andnbsp;
|
|
|
التعبئة والتغليف
|
صينية
|
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
DigiKey قابلة للبرمجة
|
لم يتم التحقق منها
|
andnbsp;
|
|
معالج النواة
|
STM8
|
andnbsp;
|
|
حجم النواة
|
8 بت
|
andnbsp;
|
|
السرعة
|
16 ميجاهرتز
|
andnbsp;
|
|
الاتصال
|
I2C، IrDA، LINbus، SPI، UART/USART
|
andnbsp;
|
|
الأجهزة الطرفية
|
اكتشاف/إعادة ضبط انخفاض الجهد، POR، PWM، WDT
|
andnbsp;
|
|
عدد الإدخال/الإخراج
|
28
|
andnbsp;
|
|
حجم ذاكرة البرنامج
|
andnbsp;
|
|
|
نوع ذاكرة البرنامج
|
فلاش
|
andnbsp;
|
|
حجم EEPROM
|
640 × 8
|
andnbsp;
|
|
حجم ذاكرة الوصول العشوائي
|
1K x 8
|
andnbsp;
|
|
الجهد - الإمداد (Vcc/Vdd)
|
2.95 فولت ~ 5.5 فولت
|
andnbsp;
|
|
محولات البيانات
|
A/D 4x10b
|
andnbsp;
|
|
نوع المذبذب
|
داخلي
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 85 درجة مئوية (TA)
|
andnbsp;
|
|
نوع التركيب
|
تركيب سطحي
|
andnbsp;
|
|

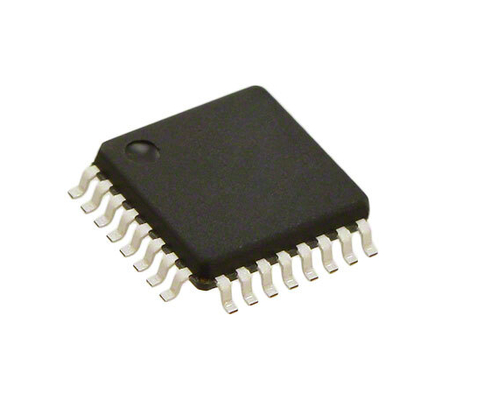

الحزمة / العلبة
|
32-LQFP
|
andnbsp;
|
|
رقم المنتج الأساسي
|
andnbsp;
الرسم
