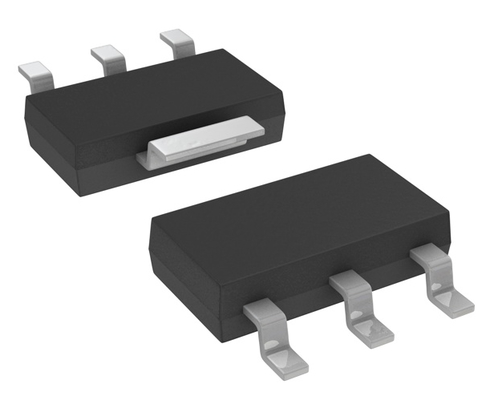

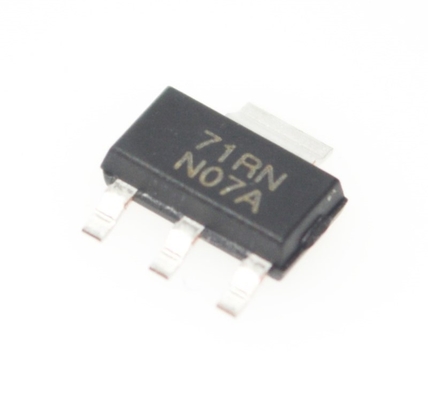

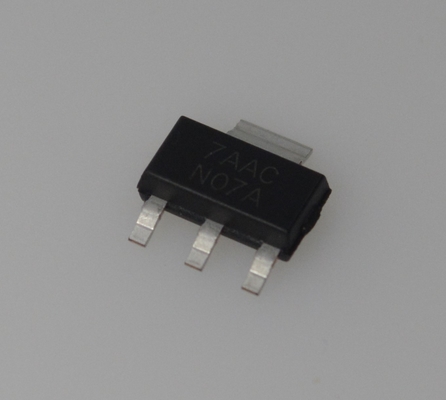

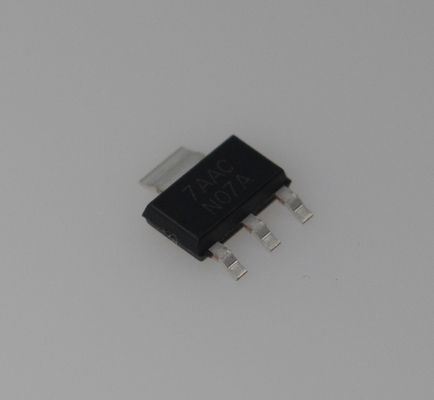

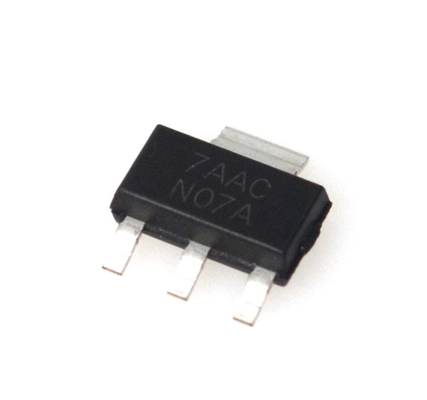

LM317AEMP منظم LDO قابل للتعديل 1.5 أمبير، خرج 1.2 فولت-37 فولت، دقة ±1%، حماية حرارية، درجة صناعية (-40 درجة مئوية إلى +125 درجة مئوية)، حزمة TO-252

LM317AEMP 1.5A منظم LDO قابل للتعديل 1.2V-37V خرج ±1% حماية حرارية دقيقة درجة صناعية (-40 درجة مئوية إلى +125 درجة مئوية) حزمة TO-252

الميزات

• للحصول على بديل جديد، انظر LM317

• تنظيم خطي نموذجي 0.005%/V

• تفاوت جهد الخرج 1%

• تيار خرج 1.5 أمبير

• خرج قابل للتعديل وصولاً إلى 1.25 فولت

• فرق الإدخال والإخراج يصل إلى 40 فولت

• حد التيار ثابت مع درجة الحرارة

• لا يلزم وجود مكثف خرج

• خرج محمي من الدائرة القصيرة

• نطاق درجة حرارة التشغيل -40 درجة مئوية إلى 125 درجة مئوية

التطبيقات

• إضاءة LED للسيارات

• شواحن البطاريات

• التنظيم اللاحق لإمدادات التبديل

• منظم التيار المستمر

• إمدادات المعالجات الدقيقة

الوصف

منظمات الجهد الموجب ذات 3 أطراف والقابلة للتعديل LM317A قادرة على توفير تيار يزيد عن 1.5 أمبير على نطاق خرج من 1.25 فولت إلى 37 فولت وتوفر دقة جهد خرج بنسبة 1%. يتم تحقيق كل من تنظيم الخط وتنظيم الحمل بشكل أفضل باستخدام جهاز LM317A مقارنة بالمنظمات الثابتة القياسية.

يوفر LM317A حماية كاملة من الحمل الزائد مثل التيار الزائد والحماية من الحمل الزائد الحراري وحماية المنطقة الآمنة. تظل جميع دوائر الحماية من الحمل الزائد تعمل بكامل طاقتها حتى إذا تم فصل طرف الضبط.

عادةً، لا حاجة إلى مكثفات ما لم يكن الجهاز يقع على بعد أكثر من 6 بوصات من مكثفات مرشح الإدخال، وفي هذه الحالة يلزم وجود تجاوز للإدخال. يمكن إضافة مكثف خرج اختياري لتحسين الاستجابة العابرة ويمكن استبداله بسيراميك وESR مناسب. يمكن تجاوز طرف الضبط لتحقيق نسب رفض تموج عالية جدًا يصعب تحقيقها باستخدام منظمات 3 أطراف القياسية.

نظرًا لأن منظم LM317A يطفو ويكشف فقط عن جهد الفرق بين الإدخال والإخراج، يمكن تنظيم الإمدادات التي تبلغ عدة مئات من الفولتات طالما لم يتم تجاوز الحد الأقصى لفرق الإدخال والإخراج. سيؤدي تجاوز الحد الأقصى لفرق الإدخال والإخراج إلى حدوث قصر في خرج الدائرة. عن طريق توصيل مقاوم ثابت بين دبوس الضبط والخرج، يمكن أيضًا استخدام LM317A كمنظم تيار دقيق.

معلومات

الرسم
