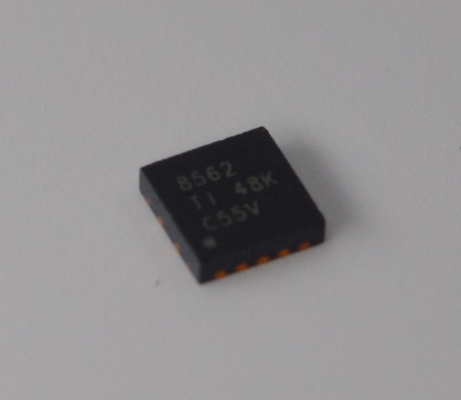

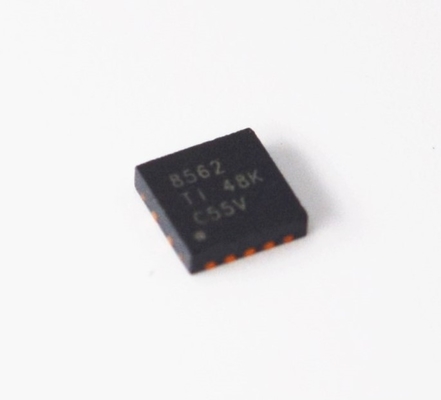

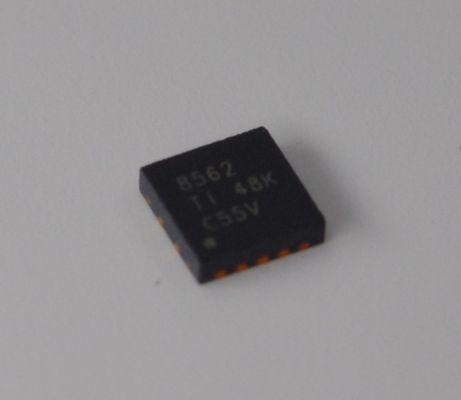

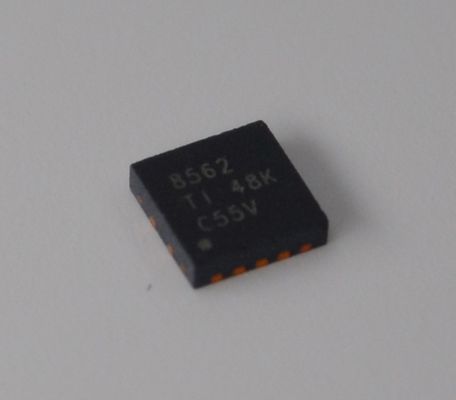

DAC8562SDSCR 16-Bit Dual DAC Low Glitch Wide Voltage (2.7V-5.5V) ، SPI Precision (±4LSB) VSSOP الصغيرة مثالية للصناعة والسيارات

DAC8562SDSCR محول رقمي إلى تناظري مزدوج 16 بت بجهد منخفض مع خلل واسع (2.7 فولت - 5.5 فولت)، دقة SPI (±4LSB) VSSOP صغير مثالي للصناعة والسيارات

الميزات

• الدقة النسبية:

  – DAC756x (12 بت): 0.3 LSB INL

  – DAC816x (14 بت): 1 LSB INL

  – DAC856x (16 بت): 4 LSB INL

• نبضة الخلل: 0.1 nV-s

• مرجع ثنائي الاتجاه: إدخال أو خرج 2.5 فولت

  – إيقاف تشغيل الإخراج افتراضيًا

  – ±5-mV دقة أولية (حد أقصى)

  – 4-ppm°C انحراف درجة الحرارة (نموذجي)

  – 10-ppm/°C انحراف درجة الحرارة (حد أقصى)

  – 20-mA قدرة الغرق والمصدر

• إعادة تعيين التشغيل إلى مقياس صفري أو متوسط المقياس

• طاقة منخفضة: 4 ميلي واط (نموذجي، 5 فولت AVDD، بما في ذلك تيار المرجع الداخلي)

• نطاق إمداد الطاقة الواسع: 2.7 فولت إلى 5.5 فولت

• SPI 50 ميجاهرتز مع مدخلات مشغلة شميت

• وظائف LDAC و CLR

• مخزن إخراج مع تشغيل من السكة إلى السكة

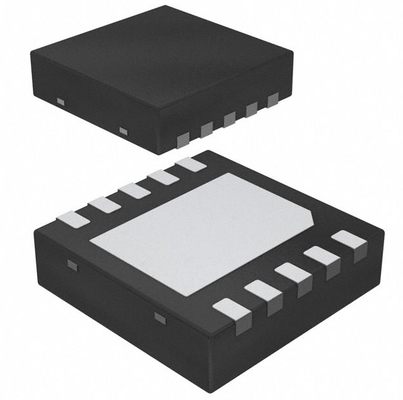

• العبوات: WSON-10 (3 مم × 3 مم)، VSSOP-10

• نطاق درجة الحرارة: -40 درجة مئوية إلى 125 درجة مئوية

التطبيقات

• الأجهزة المحمولة

• وحدة إخراج تناظرية PLC

• التحكم في السيرفو ذو الحلقة المغلقة

• ضبط المذبذب المتحكم فيه بالجهد

• أنظمة اكتساب البيانات

• تعديل الكسب والإزاحة القابل للبرمجة

الوصف

أجهزة DAC756x و DAC816x و DAC856x هي محولات رقمية إلى تناظرية (DACs) ذات طاقة منخفضة، وإخراج الجهد، وقناتين، و 16 و 14 و 12 بت على التوالي. تتضمن هذه الأجهزة مرجعًا داخليًا 2.5 فولت، 4 جزء في المليون/درجة مئوية، مما يمنح نطاق جهد إخراج كامل النطاق يبلغ 2.5 فولت أو 5 فولت. يتمتع المرجع الداخلي بدقة أولية تبلغ ±5 مللي فولت ويمكنه توفير أو غرق ما يصل إلى 20 مللي أمبير عند دبوس VREFIN/VREFOUT.

هذه الأجهزة رتيبة، مما يوفر خطية ممتازة ويقلل من الفولتية العابرة غير المرغوب فيها من رمز إلى رمز (خلل). وهي تستخدم واجهة تسلسلية ثلاثية الأسلاك متعددة الاستخدامات تعمل بمعدلات ساعة تصل إلى 50 ميجاهرتز. تتوافق الواجهة مع واجهات SPI™ و QSPI™ و Microwire ومعالج الإشارات الرقمية (DSP) القياسية. تشتمل أجهزة DACxx62 على دائرة إعادة تعيين عند التشغيل تضمن تشغيل خرج DAC ويظل عند المقياس الصفري حتى يتم كتابة رمز صالح على الجهاز، في حين أن أجهزة DACxx63 تعمل بالمثل عند منتصف المقياس. تحتوي هذه الأجهزة على ميزة إيقاف التشغيل التي تقلل من استهلاك التيار إلى 550 نانو أمبير بشكل نموذجي عند 5 فولت. إن استهلاك الطاقة المنخفض والمرجع الداخلي والبصمة الصغيرة تجعل هذه الأجهزة مثالية للمعدات المحمولة التي تعمل بالبطارية.

أجهزة DACxx62 متوافقة من حيث الإسقاط والوظائف مع بعضها البعض، وكذلك أجهزة DACxx63. تتوفر العائلة بأكملها في عبوات MSOP-10 و SON-10.

معلومات

الرسم
