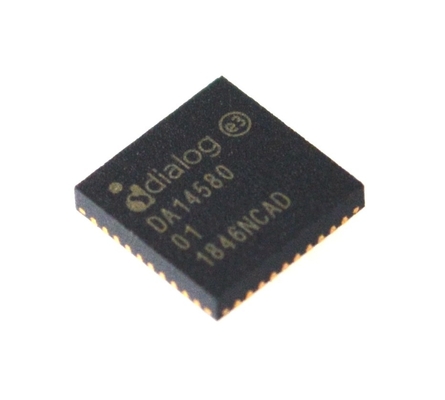

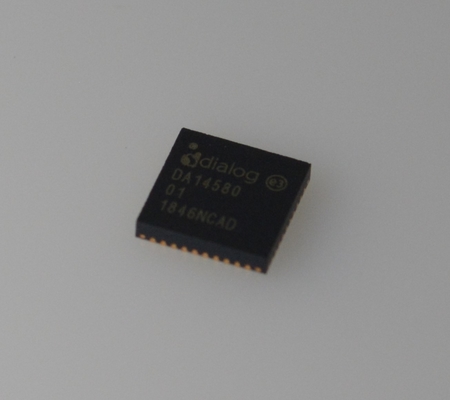

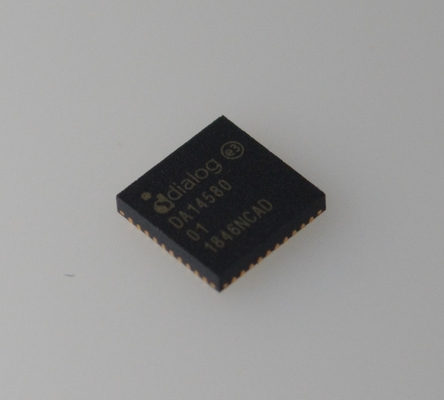

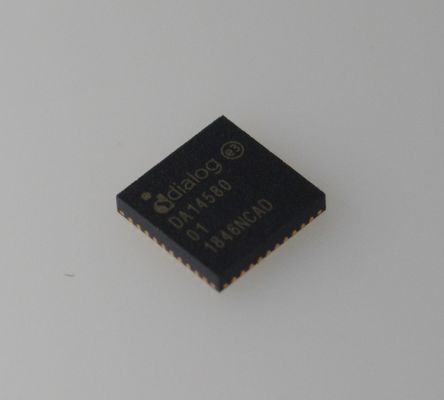

DA14580-01AT2 بلوتوث 5.0 SoC مع طاقة منخفضة للغاية 2.5x2.5mm الحجم ARM Cortex-M0 عمر بطارية طويل الأمد الأمن متعدد البروتوكولات وتصميم IoT بأسعار معقولة

DA14580-01AT2 بلوتوث 5.0 SoC مع طاقة منخفضة للغاية 2.5x2.5mm الحجم ARM Cortex-M0 عمر بطارية طويل الأمد الأمن متعدد البروتوكولات وتصميم IoT بأسعار معقولة

الخصائص

متوافق مع بلوتوث V42، ETSI EN 300 328 و EN 300 440 الفئة 2 (أوروبا) ، FCC CFR47 الجزء 15 (الولايات المتحدة) و ARIB STD-T66 (اليابان)

قوة المعالجة

16 ميغا هرتز 32 بت ARM القشرة-M0 مع SWD بين الوجه

معالج طبقة الرابط المخصص

معالج تشفير AES-128 بت

ذكريات

ذاكرة قابلة للبرمجة لمرة واحدة (OTP) 32kB

42kB SRAM النظام

‬ 84 كيلوبايت من الروم

8 كيلوبايت SRAM الاحتفاظ

إدارة الطاقة

محول مكامل لـ Buck/Boost DC-DC

محطات P0 و P1 و P2 و P3 مع تحمل 3.3 فولت

‬ فصله سهل من أربعة دبوس إمداد فقط

يدعم بطاريات العملة (مثل 3.0 فولت) والسلوية (مثل 1.5 فولت)

إدارة التحكم العشرة البتات لقياس فولتاج البطارية

أجهزة التذبذب التي يتم التحكم بها رقمياً

كريستال 16MHz (± 20 ppm max) ومذبذب RC

كريستال 32kHz (±50 ppm، ±500 ppm max) ومذبذب RCX

الوسائط الرقمية

إدخالات/إصدارات للأغراض العامة: 14 (حزمة WLCSP34) ، 24 (حزمة QFN40) ، 32 (حزمة QFN48)

2 UARTs مع التحكم في تدفق الأجهزة حتى 1 MBd

واجهة SPI+TM

حافلة I2C عند 100 كيلو هرتز، 400 كيلو هرتز

عازف تشكيل الرباعية ذو 3 محاور

واجهات التناظرية

أداة تحكم 4 قنوات 10 بت

جهاز استقبال لاسلكي

- مُستقبل CMOS متكامل 2.4 GHz

هوائي سلكي واحد: لا يتطلب تطابق RF أو تبديل RX / TX

التيار الكهربائي في VBAT3V: TX: 3.4 mA ، RX: 3.7 mA (مع DC-DC المثالي)

0dBm قوة إرسال الخروج

قوة الخروج 20 ديسيبل في وضع الحقل القريب

حساسية جهاز الاستقبال 93 dBm

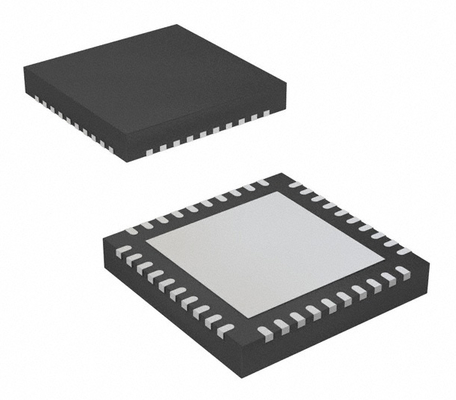

الحزم:

WLCSP 34 دبوس، 2.436 مم × 2.436 مم

40 دبوس، 5 ملم × 5 ملم

48 دبوس، 6 ملم × 6 ملم

كغد (وافير، كرات)

الوصف العام

الدوائر المتكاملة DA14580 لديها جهاز استقبال لاسلكي متكامل ومعالج النطاق الأساسي للطاقة المنخفضة Blue tooth®.يمكن استخدامه كمعالجة تطبيق مستقلة أو كمضخة بيانات في الأنظمة المستضافة.

يدعم DA14580 بنية ذاكرة مرنة لتخزين ملفات تعريف بلوتوث وكود تطبيق مخصص ، والتي يمكن تحديثها عبر الهواء (OTA).يتم تخزين كومة بروتوكول Bluetooth المنخفضة الطاقة المؤهلة في ROM مخصصة. كل البرامج تعمل على معالج ARM® Cortex®-M0 عن طريق جدولة بسيطة.

البرمجيات الثابتة Bluetooth منخفضة الطاقة تشمل بروتوكولات طبقة الخدمة L2CAP ، مدير الأمن (SM) ، بروتوكول الصفات (ATT) ،ملف الخصائص العامة (GATT) وملف الوصول العام (GAP). جميع الملفات الشخصية المنشورة بواسطة Bluetooth SIG بالإضافة إلى الملفات الشخصية مدعومة.

ويتواصل جهاز الاستقبال مباشرة مع الهوائي ويتوافق بالكامل مع معيار بلوتوث 4.2.يحتوي DA14580 على أجهزة مخصصة لتنفيذ طبقة الرابط من Bluetooth منخفضة الطاقة ومراقبي الواجهة لتحسين قدرات الاتصال.

مخطط النظام

المعلومات

الرسم
