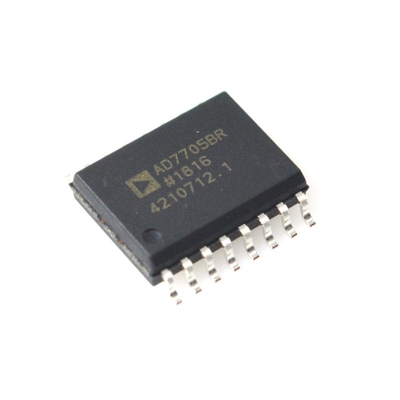

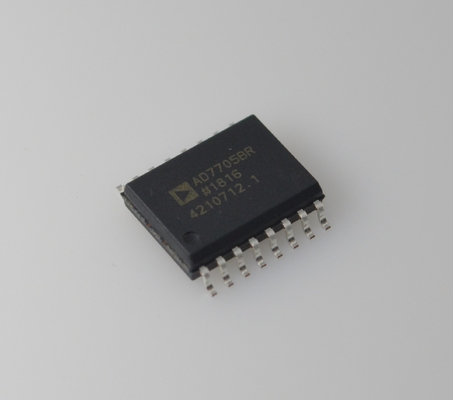

AD7705BRZ ADC 16-Bit Precision Low Noise 3V/5V Operation On-Chip Filter SPI Interface طاقة منخفضة -40 درجة مئوية إلى +85 درجة مئوية الصناعية

AD7705BRZ ADC 16 بت دقة ضوضاء منخفضة تشغيل 3 فولت/5 فولت مرشح مدمج واجهة SPI طاقة منخفضة -40 درجة مئوية إلى +85 درجة مئوية درجة صناعية

الميزات

AD7705: 2 ADC بقناة إدخال تفاضلية بالكامل

AD7706: 3 ADC بقناة إدخال شبه تفاضلية

  16 بت بدون أكواد مفقودة

  0.003% عدم خطية

واجهة أمامية ذات كسب قابل للبرمجة: مكاسب من 1 إلى 128 واجهة تسلسلية ثلاثية الأسلاك

  SPI®-, QSPI™-, MICROWIRE™-, ومتوافقة مع DSP

    مدخل مشغل شميت على SCLK

القدرة على تخزين المدخلات التناظرية

تشغيل 2.7 فولت إلى 3.3 فولت أو 4.75 فولت إلى 5.25 فولت

تبديد الطاقة 1 ميلي واط كحد أقصى @ 3 فولت

تيار الاستعداد 8 ميكرو أمبير كحد أقصى

حزم PDIP ذات 16 سنًا، SOIC ذات 16 سنًا، و TSSOP ذات 16 سنًا

الوصف العام

AD7705/AD7706 عبارة عن واجهات أمامية تناظرية كاملة لتطبيقات القياس منخفضة التردد. يمكن لهذه الأجهزة ذات القناتين/الثلاث قنوات قبول إشارات الإدخال منخفضة المستوى مباشرة من المحول وإنتاج خرج رقمي تسلسلي. تستخدم الأجهزة تقنية تحويل Σ-Δ لتحقيق ما يصل إلى 16 بت من أداء عدم وجود أكواد مفقودة. يتم تطبيق إشارة الإدخال المحددة على واجهة أمامية ذات كسب قابل للبرمجة خاصة تعتمد على معدل التضمين التناظري. تتم معالجة خرج المعدل بواسطة مرشح رقمي مدمج. يمكن برمجة الشق الأول لهذا المرشح الرقمي عبر سجل تحكم مدمج، مما يسمح بضبط قطع المرشح ومعدل تحديث الإخراج.

تعمل أجهزة AD7705/AD7706 من مصدر طاقة واحد 2.7 فولت إلى 3.3 فولت أو 4.75 فولت إلى 5.25 فولت. يتميز AD7705 بقناتي إدخال تناظرية تفاضلية بالكامل؛ يتميز AD7706 بثلاث قنوات إدخال شبه تفاضلية.

تتميز كلا الجهازين بمدخل مرجعي تفاضلي. يمكن دمج نطاقات إشارة الإدخال من 0 مللي فولت إلى 20 مللي فولت من خلال 0 فولت إلى 2.5 فولت على كلا الجهازين عند التشغيل بـ VDD يبلغ 5 فولت ومرجع يبلغ 2.5 فولت. يمكنهم أيضًا التعامل مع نطاقات إشارة الإدخال ثنائية القطب من ±20 مللي فولت من خلال ±2.5 فولت، والتي تتم الإشارة إليها إلى مدخلات AIN(−) على AD7705 وإلى مدخل COMMON على AD7706.

يمكن لأجهزة AD7705/AD7706، مع مصدر طاقة 3 فولت ومرجع 1.225 فولت، التعامل مع نطاقات إشارة الإدخال أحادية القطب من 0 مللي فولت إلى 10 مللي فولت من خلال 0 فولت إلى 1.225 فولت. يمكن للأجهزة قبول نطاقات الإدخال ثنائية القطب من ±10 مللي فولت من خلال ±1.225 فولت. لذلك، تقوم أجهزة AD7705/AD7706 بإجراء جميع عمليات تهيئة الإشارة والتحويل لنظام ثنائي القناة أو ثلاثي القنوات.

تعتبر AD7705/AD7706 مثالية للاستخدام في الأنظمة الذكية أو القائمة على المتحكمات الدقيقة أو DSP. تتميز الأجهزة بواجهة تسلسلية يمكن تكوينها للتشغيل ثلاثي الأسلاك. يمكن تكوين إعدادات الكسب وقطبية الإشارة وتحديد معدل التحديث في البرنامج باستخدام المنفذ التسلسلي للإدخال. تحتوي الأجزاء على خيارات المعايرة الذاتية ومعايرة النظام للقضاء على أخطاء الكسب والإزاحة في الجزء نفسه أو في النظام. يضمن بناء CMOS تبديد طاقة منخفض جدًا، ويقلل وضع إيقاف التشغيل من استهلاك طاقة الاستعداد إلى 20 ميكرو واط نموذجي.

تتوفر هذه الأجزاء في حزمة مزدوجة داخلية بلاستيكية ذات 16 سنًا (0.3 بوصة)؛ حزمة SOIC قياسية ذات 16 سنًا (0.3 بوصة)؛ وحزمة صغيرة ذات 16 سنًا (TSSOP).

التطبيقات

التحكم في العمليات الصناعية
تهيئة الإشارة لمستشعرات الضغط/درجة الحرارة/التدفق

قياس حلقة التيار 4-20 مللي أمبير.
وحدات الإدخال التناظرية لأنظمة PLC
الأجهزة الطبية والصحية
الأجهزة الطبية المحمولة (أجهزة قياس الجلوكوز، أجهزة مراقبة ضغط الدم)

اقتناء الإشارات الكهربائية الحيوية (EEG/ECG)

الأجهزة الذكية
الموازين الإلكترونية عالية الدقة (دقة 0.01 جرام)

معدات التحليل المخبري
كاشفات الغاز
الإلكترونيات الاستهلاكية
أجهزة استشعار منزلية ذكية متطورة
مراقبة القياسات الحيوية لمعدات اللياقة البدنية
إلكترونيات السيارات
مراقبة الجهد لنظام إدارة البطارية (BMS)
اقتناء معلمات المحرك
