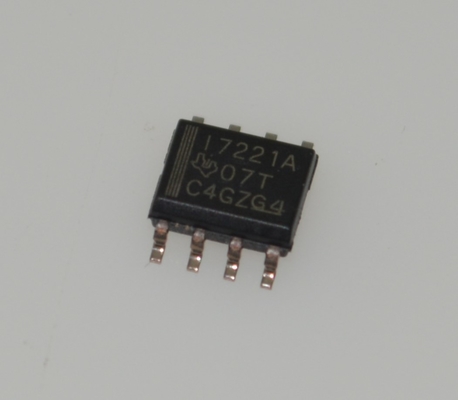

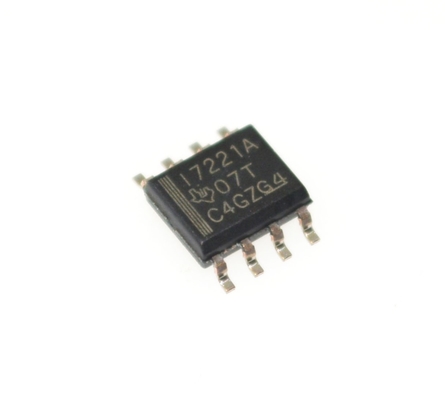

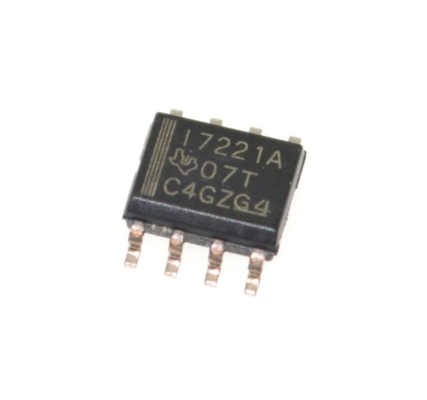

ISO7221ADR عازل رقمي 1-قناة 150Mbps عالية السرعة 3kVrms عزل 3.1ns تأخير 2.7-5.5V الجهد العريض -40°C إلى +125°C حزمة SOIC-8

عازل رقمي ISO7221ADR، قناة واحدة، 150 ميجابت في الثانية، عزل عالي السرعة 3 كيلو فولت RMS، تأخير 3.1 نانوثانية، جهد واسع 2.7-5.5 فولت، -40 درجة مئوية إلى +125 درجة مئوية، حزمة SOIC-8

الميزات

• خيارات معدل الإشارة 1 و 5 و 25 و 150 ميجابت في الثانية

  – انحراف الإخراج من قناة إلى أخرى منخفض؛ 1 نانوثانية كحد أقصى

  – تشويه عرض النبضة المنخفض (PWD)؛ 1 نانوثانية كحد أقصى

  – محتوى الارتعاش المنخفض؛ 1 نانوثانية نموذجيًا عند 150 ميجابت في الثانية

• مناعة عابرة نموذجية تبلغ 50 كيلو فولت/ميكرو ثانية

• يعمل مع إمدادات 2.8 فولت (درجة C) أو 3.3 فولت أو 5 فولت

• حماية ESD 4 كيلو فولت

• مناعة كهرومغناطيسية عالية

• -40 درجة مئوية إلى +125 درجة مئوية نطاق التشغيل

• عمر افتراضي نموذجي يبلغ 28 عامًا عند الجهد المقنن (انظر إسقاط العمر الافتراضي للعزل)

• الشهادات المتعلقة بالسلامة:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – برنامج التعرف على مكونات UL 1577

  – شهادات IEC 62368-1 و IEC 61010-1 و IEC 60601-1 و GB 4943.1

التطبيقات

• أتمتة المصنع

  – Modbus

  – Profibus™

  – ناقلات بيانات DeviceNet™

• واجهة الأجهزة الطرفية للكمبيوتر

• واجهة التحكم في المؤازرة

• اكتساب البيانات

الوصف

أجهزة عائلة ISO7220x و ISO7221x هي عوازل رقمية مزدوجة القناة. لتسهيل تخطيط ثنائي الفينيل متعدد الكلور، يتم توجيه القنوات في نفس الاتجاه في ISO7220x وفي اتجاهات معاكسة في ISO7221x. تحتوي هذه الأجهزة على مدخل منطقي ومخزن إخراج مفصول بحاجز عزل ثاني أكسيد السيليكون (SiO2) من TI، مما يوفر عزلًا جلفانيًا يصل إلى 4000VPK لكل VDE. عند استخدامه مع إمدادات الطاقة المعزولة، تمنع هذه الأجهزة الجهد العالي وتعزل الأرضيات، بالإضافة إلى منع تيارات الضوضاء على ناقل البيانات أو الدوائر الأخرى من دخول الأرضية المحلية والتداخل مع الدوائر الحساسة أو إتلافها.

يتم تهيئة إشارة الإدخال الثنائية، وترجمتها إلى إشارة متوازنة، ثم تمييزها بواسطة حاجز العزل. عبر حاجز العزل، يتلقى المقارن التفاضلي معلومات انتقال المنطق، ثم يقوم بتعيين أو إعادة تعيين دارة الإقلاب ودائرة الإخراج وفقًا لذلك. يتم إرسال نبضة تحديث دورية عبر الحاجز للتحقق من المستوى المستمر الصحيح للإخراج. إذا لم يتم استلام نبضة التحديث المستمر هذه كل 4 ميكرو ثانية، فمن المفترض أن المدخل غير مزود بالطاقة أو أنه لا يتم تشغيله بنشاط، وتقوم دائرة الأمان بتشغيل الإخراج إلى حالة منطقية عالية.

توفر الثابتة الزمنية الناتجة تشغيلًا سريعًا بمعدلات إشارة متاحة من 0 ميجابت في الثانية (DC) إلى 150 ميجابت في الثانية (معدل إشارة الخط هو عدد انتقالات الجهد التي يتم إجراؤها في الثانية معبرًا عنها بوحدات bps). تحتوي أجهزة الخيار A والخيار B والخيار C على عتبات إدخال TTL ومرشح ضوضاء عند المدخل يمنع مرور النبضات العابرة إلى إخراج الجهاز. تحتوي أجهزة الخيار M على عتبات إدخال CMOS VCC/2 وليس لديها مرشح ضوضاء الإدخال وتأخير الانتشار الإضافي.

تتطلب عائلة أجهزة ISO7220x و ISO7221x جهازي جهد إمداد يبلغ 2.8 فولت (درجة C) أو 3.3 فولت أو 5 فولت أو أي مجموعة. جميع المدخلات متسامحة مع 5 فولت عند تزويدها من إمداد 2.8 فولت أو 3.3 فولت وجميع المخرجات هي 4mA CMOS.

تتميز عائلة أجهزة ISO7220x و ISO7221x بالتشغيل على نطاق درجة الحرارة المحيطة من -40 درجة مئوية إلى +125 درجة مئوية.

معلومات

الرسم
