تفاصيل المنتج:
شروط الدفع والشحن:
|
| تردد الاستقرار: | ± 50 جزء في المليون | تردد التسامح: | ± 30 جزء في المليون |
|---|---|---|---|
| درجة حرارة العمل: | -40°C ~ 85°C | سعة التحميل: | 18pF |
| الحزمة / الحقيبة: | HC-49/الولايات المتحدة | اسم: | مكونات إلكترونية سلبية |

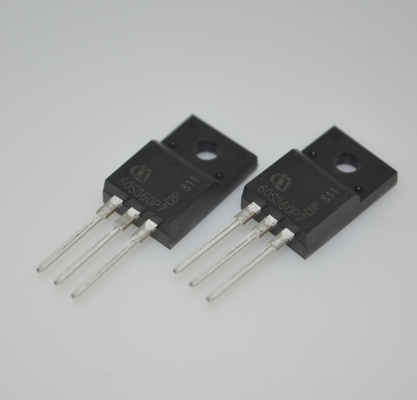

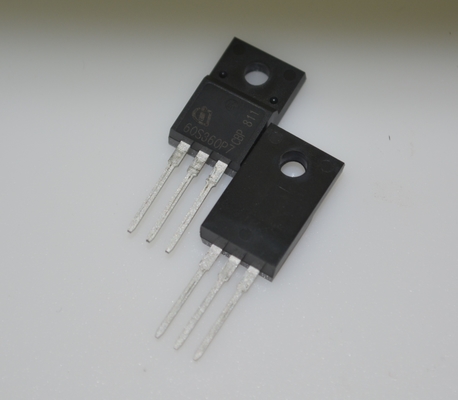

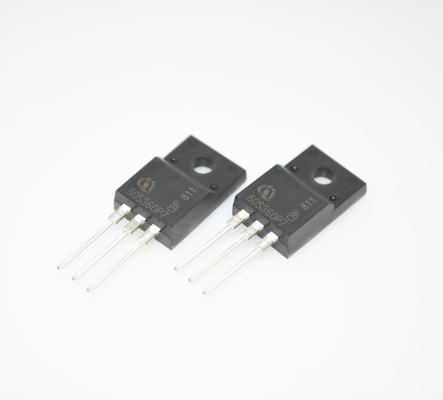

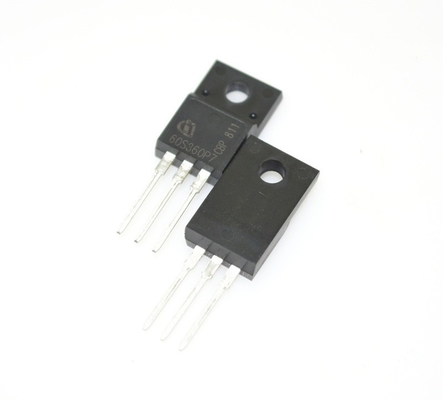

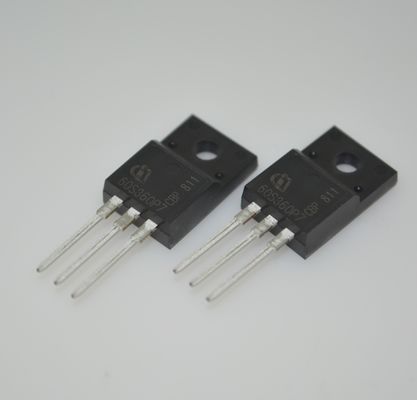

IPA60R360P7SXKSA1 600V CoolMOS TM 360mΩ RDS ((on) 11A خسائر التبديل الحالية المنخفضة للغاية كفاءة عالية حماية ESD قوية TO-220 حزمة لتطبيقات SMPS والصناعية
الخصائص
• مناسبة للتبديل الصلب والناعم ((PFC وLLC) نظراً لتقاوم صلابة التبديل
•خفض كبير في خسائر التبديل والإرشاد
•ممتازة: صلابة>2kV ((HBM) لجميع المنتجات
•أفضل RDS (على) / منتجات التعبئة والتغليف مقارنة بالمنافسة تمكنت منخفضةRDS (على) *A (أقل من1Ohm*mm2)
الفوائد
•سهولة الاستخدام والتصميم السريع-من خلال تقليل الاتجاهات والإرهاق عبر مراحل PFC وPWM
•إدارة الحرارة المبسطة من خلال خسائر التبديل والإرشاد
• زيادة كثافة الطاقة في الحلول التي تمكن من استخدام المنتجات ذات البصمة الأصغر وجودة تصنيع أعلى لحماية > 2kVESD • مناسبة لمجموعة واسعة من التطبيقات ومجموعات الطاقة
التطبيقات المحتملة
المراحل PFC،المراحل PWM الصلبة والمرحلة المترددة المراحل مثل PCSilverbox،المكيف،LCD&PDPTV،الإضاءة،الخادم،التليفون وUPS.
التحقق من صحة المنتج
مؤهلين طبقاً لمعيار JEDEC
MOSFET
جهاز الطاقة 600 فولت CoolMOSa P7
منصة CoolMOSTM الجيل السابع هي تكنولوجيا ثورية لـ MOSFETs عالية الجهد، تم تصميمها وفقًا لمبدأ التقاطع الفائق (SJ) وقدمها شركة Infineon Technologies.سلسلة "كولموس بي" بـ600 فولت هي النجاح للسلسلة "كولموس بي"يجمع بين مزايا التبديل السريع لـSJMOSFET مع سهولة الاستخدام الممتازة، على سبيل المثال، انخفاض في ميل الدوران، وقوة ممتازة للديود الجسدي ضد التحول الصعب، وقدرة ESD ممتازة.خسائر التبديل والإرشاد المنخفضة جداً تجعل التبديل أكثر كفاءةأكثر تكثيفاً وأكثر برودة
المعلومات
|
الفئة
|
|
|
|
مفر
|
|
|
|
السلسلة
|
|
|
|

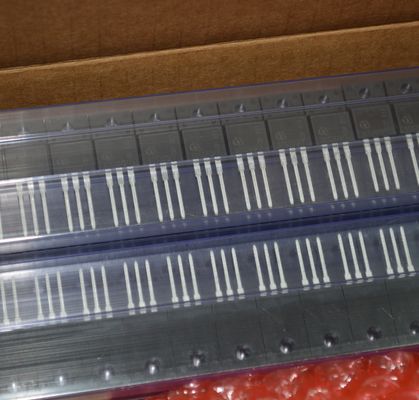

التعبئة
|
أنبوب
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع FET
|
|
|
|
التكنولوجيا
|
|
|
|
فولتاج الصرف إلى المصدر (Vdss)
|
600 فولت
|
|
|
التيار - التخلص المستمر (Id) @ 25°C
|
|
|
|
تشغيل الجهد (ماكس Rds ON، Min Rds ON)
|
10 فولت
|
|
|
Rds On (Max) @ Id، Vgs
|
360mOhm @ 2.7A ، 10V
|
|
|
Vgs(th) (ماكس) @ Id
|
4 فولت @ 140μA
|
|
|
شحنة البوابة (Qg) (ماكس) @ Vgs
|
13 nC @ 10 فولت
|
|
|
Vgs (ماكس)
|
± 20 فولت
|
|
|
سعة الدخول (Ciss) (ماكس) @ Vds
|
555 pF @ 400 فولت
|
|
|
ميزة FET
|
-
|
|
|
تبديد الطاقة (ماكس)
|
22W (Tc)
|
|
|
درجة حرارة العمل
|
-40°C ~ 150°C (TJ)
|
|
|
الدرجة
|
-
|
|
|
المؤهلات
|
-
|
|
|
نوع التثبيت
|
من خلال الثقب
|
|
|
حزمة أجهزة المورد
|
PG-TO220-FP
|
|
|
الحزمة / الحقيبة
|
|
|
|
رقم المنتج الأساسي
|
الرسم
