| تردد الاستقرار: | ± 50 جزء في المليون | تردد التسامح: | ± 30 جزء في المليون |
|---|---|---|---|
| درجة حرارة العمل: | -40°C ~ 85°C | سعة التحميل: | 18pF |
| الحزمة / الحقيبة: | HC-49/الولايات المتحدة | اسم: | مكونات إلكترونية سلبية |
| إبراز: | D2PAK-7 CSD18563Q5A MOSFET,300A CSD18563Q5A MOSFET,AEC-Q101 مؤهل CSD18563Q5A MOSFET,300A CSD18563Q5A MOSFET,AEC-Q101 Qualified CSD18563Q5A MOSFET |
||

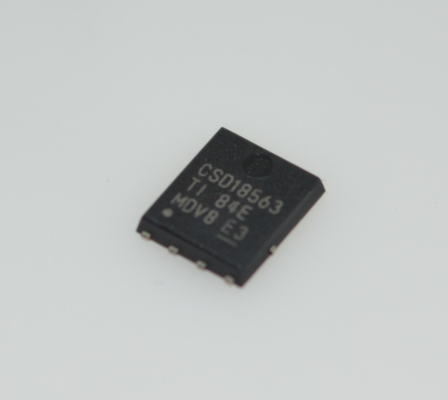

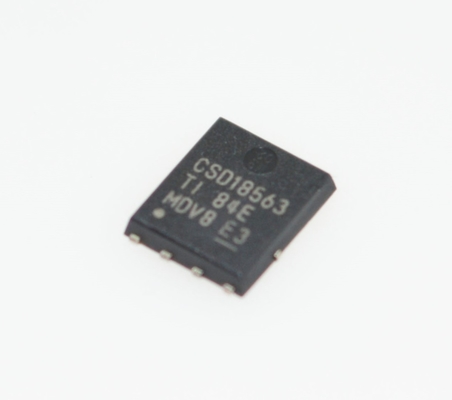

CSD18563Q5A MOSFET 60 فولت 1.7mΩ RDS(on) 300A تيار تبديل سريع مؤهل AEC-Q101 أداء حراري فائق D2PAK-7 حزمة للسيارات والطاقة
الميزات
• Qg و Qgd منخفضة جدًا
• صمام ثنائي ناعم للجسم لتقليل الرنين
• مقاومة حرارية منخفضة
• مصنف الانهيار
• مستوى المنطق
• طلاء طرفي خالٍ من الرصاص
• متوافق مع RoHS
• خالي من الهالوجين
• حزمة بلاستيكية SON5mm × 6mm
التطبيقات
FET منخفض الجانب لمحول Buck الصناعي
مقوم متزامن من الجانب الثانوي
التحكم في المحركات
الوصف
تم تصميم MOSFET للطاقة NexFET™ هذا 5.7mΩ، 60 فولت SON 5 مم × 6 مم للاقتران مع CSD18537NQ5A للتحكم في FET والعمل كـ FET متزامن لحل مجموعة شرائح محول Buck الصناعي الكامل.
معلومات
|
الفئة
|
|
|
|
الشركة المصنعة
|
|
|
|
السلسلة
|
|
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reel®
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع FET
|
|
|
|
التكنولوجيا
|
|
|
|
جهد المصدر إلى المصرف (Vdss)
|
60 فولت
|
|
|
التيار - المصرف المستمر (Id) @ 25 درجة مئوية
|
|
|
|
جهد القيادة (الحد الأقصى Rds On، الحد الأدنى Rds On)
|
4.5 فولت، 10 فولت
|
|
|
Rds On (الحد الأقصى) @ Id، Vgs
|
6.8mΩ @ 18A، 10V
|
|
|
Vgs(th) (الحد الأقصى) @ Id
|
2.4V @ 250µA
|
|
|
شحن البوابة (Qg) (الحد الأقصى) @ Vgs
|
20 نانو كولوم @ 10 فولت
|
|
|
Vgs (الحد الأقصى)
|
±20 فولت
|
|
|
سعة الإدخال (Ciss) (الحد الأقصى) @ Vds
|
1500 بيكو فاراد @ 30 فولت
|
|
|
ميزة FET
|
-
|
|
|
تبديد الطاقة (الحد الأقصى)
|
3.2 واط (Ta)، 116 واط (Tc)
|
|
|
درجة حرارة التشغيل
|
-55 درجة مئوية ~ 150 درجة مئوية (TJ)
|
|
|
الدرجة
|
-
|
|
|
التأهيل
|
-
|
|
|
نوع التركيب
|
التركيب السطحي
|
|
|
حزمة جهاز المورد
|
8-VSONP (5x6)
|
|
|
الحزمة / العلبة
|
|
|
|
رقم المنتج الأساسي
|
