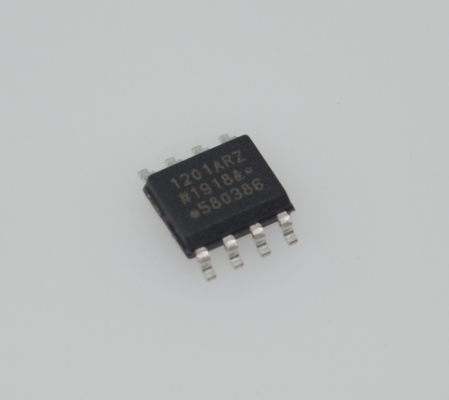

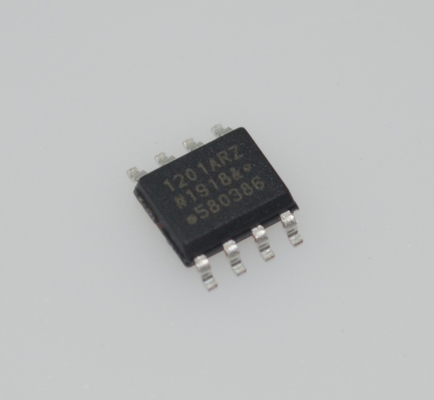

ADUM1201ARZ عازل رقمي من قنوات 2 مع عزل 2.5kV سرعة عالية 150Mbps طاقة منخفضة درجة حرارة واسعة (-40 درجة مئوية إلى + 105 درجة مئوية) 15kV / μs CMTI 3V-5.5V إمدادات متوافقة مع RoHS

ADUM1201ARZ عازل رقمي ثنائي القناة مع عزل 2.5 كيلو فولت، عالي السرعة 150 ميجابت في الثانية، طاقة منخفضة، درجة حرارة واسعة (-40 درجة مئوية إلى +105 درجة مئوية)، 15 كيلو فولت/ميكروثانية CMTI، جهد إمداد 3 فولت-5.5 فولت، متوافق مع RoHS

الميزات

هيكل ضيق، متوافق مع RoHS، حزمة SOIC بـ 8 أطراف، تشغيل منخفض الطاقة

  تشغيل 5 فولت

    1.1 مللي أمبير لكل قناة كحد أقصى عند 0 ميجابت في الثانية إلى 2 ميجابت في الثانية

    3.7 مللي أمبير لكل قناة كحد أقصى عند 10 ميجابت في الثانية

    8.2 مللي أمبير لكل قناة كحد أقصى عند 25 ميجابت في الثانية

  تشغيل 3 فولت

    0.8 مللي أمبير لكل قناة كحد أقصى عند 0 ميجابت في الثانية إلى 2 ميجابت في الثانية

    2.2 مللي أمبير لكل قناة كحد أقصى عند 10 ميجابت في الثانية

    4.8 مللي أمبير لكل قناة كحد أقصى عند 25 ميجابت في الثانية

اتصال ثنائي الاتجاه

ترجمة مستوى 3 فولت/5 فولت

تشغيل درجة حرارة عالية: 125 درجة مئوية

معدل بيانات مرتفع: من التيار المستمر إلى 25 ميجابت في الثانية (NRZ)

خصائص توقيت دقيقة

  3 نانو ثانية كحد أقصى تشويه عرض النبضة

  3 نانو ثانية كحد أقصى تطابق قناة إلى قناة

حصانة عابرة للوضع المشترك عالية: >25 كيلو فولت/ميكروثانية

موافقات السلامة والتنظيم

  اعتراف UL

    2500 فولت RMS لمدة دقيقة واحدة لكل UL 1577

  إشعار قبول مكون CSA 5A

  شهادة المطابقة VDE

    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

    VIORM = 560 فولت ذروة

مؤهل للتطبيقات في السيارات

التطبيقات

عزل متعدد القنوات الحرج الحجم

عزل واجهة SPI/محول البيانات

عزل جهاز الإرسال والاستقبال RS-232/RS-422/RS-485

عزل ناقل المجال الرقمي

المركبات الكهربائية الهجينة، ومراقبة البطارية، ومحرك المحرك

الوصف العام

ADuM1200/ADuM12011 عبارة عن عوازل رقمية مزدوجة القناة تعتمد على تقنية iCoupler® من Analog Devices, Inc. من خلال الجمع بين تقنيات CMOS عالية السرعة والمحولات المتجانسة، توفر مكونات العزل هذه خصائص أداء متميزة تتفوق على البدائل، مثل المقارنات الضوئية.

عن طريق تجنب استخدام مصابيح LED والصمامات الثنائية الضوئية، تزيل أجهزة iCoupler صعوبات التصميم المرتبطة عادةً بالمقارنات الضوئية.

يتم التخلص من المخاوف النموذجية للمقارنات الضوئية فيما يتعلق بنسب نقل التيار غير المؤكدة، ووظائف النقل غير الخطية، وتأثيرات درجة الحرارة والعمر الافتراضي من خلال واجهات iCoupler الرقمية البسيطة وخصائص الأداء المستقرة. يتم التخلص من الحاجة إلى برامج تشغيل خارجية ومكونات منفصلة أخرى مع منتجات iCoupler هذه. علاوة على ذلك، تستهلك أجهزة iCoupler طاقة تتراوح من عُشر إلى سُدس طاقة المقارنات الضوئية بمعدلات بيانات إشارة مماثلة.

توفر عوازل ADuM1200/ADuM1201 قناتي عزل مستقلتين في مجموعة متنوعة من تكوينات القنوات ومعدلات البيانات (انظر دليل الطلب). تعمل كلا الجهازين بجهد إمداد على أي من الجانبين يتراوح من 2.7 فولت إلى 5.5 فولت، مما يوفر التوافق مع الأنظمة ذات الجهد المنخفض بالإضافة إلى تمكين وظيفة ترجمة الجهد عبر حاجز العزل. بالإضافة إلى ذلك، يوفر ADuM1200/ADuM1201 تشويه عرض نبضة منخفض (أقل من 3 نانو ثانية لدرجة CR) وتطابق ضيق بين القنوات (أقل من 3 نانو ثانية لدرجة CR). على عكس البدائل الأخرى للمقارنات الضوئية، تتميز عوازل ADuM1200/ADuM1201 بميزة تحديث حاصلة على براءة اختراع تضمن صحة التيار المستمر في حالة عدم وجود انتقالات منطقية للإدخال وأثناء ظروف التشغيل/إيقاف التشغيل.

تعتبر ADuM1200W و ADuM1201W إصدارات بدرجة السيارات مؤهلة للتشغيل عند 125 درجة مئوية. راجع قسم منتجات السيارات للحصول على مزيد من المعلومات.

معلومات

الرسم

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100٪، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^
