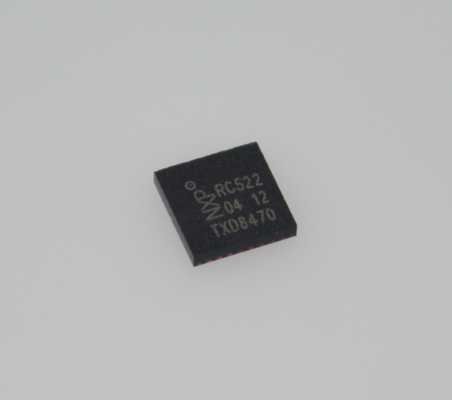

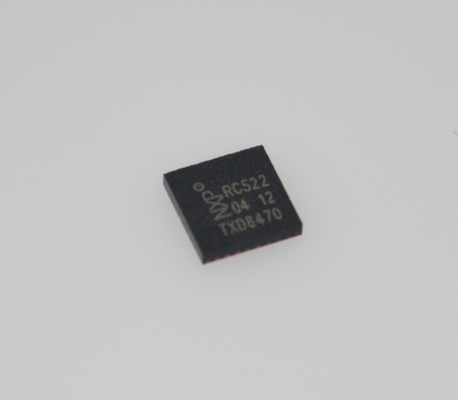

MFRC52202HN1 شريحة قارئ RFID/NFC بتردد 13.56 ميجاهرتز مع دعم ISO 14443A/MIFARE، واجهات SPI/I2C/UART، نطاق 10 سم، وضع الطاقة المنخفضة، مضادة للتصادم، وحزمة HVQFN32 مدمجة لأنظمة الوصول الآمن

MFRC52202HN1 13.56MHz IC قارئ/كاتب RFID/NFC مع دعم ISO 14443A/MIFARE، واجهات SPI/I2C/UART، نطاق 10 سم، وضع الطاقة المنخفضة، مضاد للتصادم، وحزمة HVQFN32 مدمجة لأنظمة الوصول الآمنة

وnbsp;

الميزات والفوائد

 دائرة تناظرية مدمجة للغاية لفك تشفير وفك ترميز الاستجابات

 برامج تشغيل إخراج مخزنة لتوصيل هوائي بأقل عدد من المكونات الخارجية

 يدعم ISO/IEC 14443 A/MIFARE و NTAG

 مسافة تشغيل نموذجية في وضع القراءة/الكتابة تصل إلى 50 مم اعتمادًا على حجم الهوائي والضبط

 يدعم تشفير MF1xxS20 و MF1xxS70 و MF1xxS50 في وضع القراءة/الكتابة

 يدعم ISO/IEC 14443 A سرعة نقل اتصال أعلى تصل إلى 848 كيلو بايت

 يدعم MFIN/MFOUT

 مصدر طاقة داخلي إضافي لـ IC البطاقة الذكية المتصلة عبر MFIN/MFOUT

 واجهات المضيف المدعومة

SPI حتى 10 ميجابت/ثانية

واجهة I2C-bus حتى 400 كيلو بايت في الوضع السريع، حتى 3400 كيلو بايت في الوضع عالي السرعة

RS232 UART التسلسلي حتى 1228.8 كيلو بايت، مع مستويات الجهد تعتمد على إمداد جهد الدبوس

 مخزن FIFO يتعامل مع إرسال واستقبال 64 بايت

 أوضاع مقاطعة مرنة

 إعادة تعيين ثابتة مع وظيفة الطاقة المنخفضة

 وضع إيقاف التشغيل بواسطة البرنامج

 مؤقت قابل للبرمجة

 مذبذب داخلي للاتصال ببلورة كوارتز 27.12 ميجاهرتز

 إمداد الطاقة 2.5 فولت إلى 3.3 فولت

 معالج CRC

 دبابيس الإدخال/الإخراج القابلة للبرمجة

 الاختبار الذاتي الداخلي

وnbsp;

مقدمة

الاختلافات بين الإصدارين 1.0 و 2.0

يتوفر MFRC522 في إصدارين:

وbull; MFRC52201HN1، يشار إليه فيما يلي بالإصدار 1.0 و

وbull; MFRC52202HN1، يشار إليه فيما يلي بالإصدار 2.0.

الإصدار 2.0 من MFRC522 متوافق تمامًا مع الإصدار 1.0 ويقدم بالإضافة إلى ذلك الميزات والتحسينات التالية:

وbull; زيادة استقرار IC القارئ في الظروف القاسية

وbull; مقسم زمني إضافي، انظر القسم 8.5.

وbull; معالجة CRC مصححة عند تعيين RX Multiple على 1

يغطي إصدار ورقة البيانات هذا كلا الإصدارين من MFRC522 ويصف الاختلافات بين الإصدارات إذا كان ذلك ممكنًا.

وnbsp;

وصف عام

MFRC522 عبارة عن IC قارئ/كاتب مدمج للغاية للاتصال بدون تلامس بتردد 13.56 ميجاهرتز. يدعم قارئ MFRC522 ISO/IEC 14443 A/MIFARE و NTAG. يمكن لجهاز الإرسال الداخلي في MFRC522andrsquo؛s تشغيل هوائي قارئ/كاتب مصمم للتواصل مع بطاقات وأجهزة إرسال واستقبال ISO/IEC 14443 A/MIFARE دون دوائر نشطة إضافية. توفر وحدة الاستقبال تطبيقًا قويًا وفعالًا لفك تشفير وفك ترميز الإشارات من بطاقات وأجهزة إرسال واستقبال متوافقة مع ISO/IEC 14443 A/MIFARE. تدير الوحدة الرقمية إطار ISO/IEC 14443 A الكامل ووظيفة اكتشاف الأخطاء (التكافؤ و CRC). يدعم MFRC522 منتجات MF1xxS20 و MF1xxS70 و MF1xxS50. يدعم MFRC522 الاتصال بدون تلامس ويستخدم سرعات نقل MIFARE أعلى تصل إلى 848 كيلو بايت في كلا الاتجاهين.

وnbsp;

معلومات

وnbsp;

وnbsp;

رسم
