LT6657AHMS8-5 دقة 5 فولت مرجعية بالجهد المنخفض للغاية 2ppm/°C Drift 0.05% دقة أولية 10mA إنتاج واسع 2.7V-36V إمدادات ضوضاء منخفضة وحزمة MSOP-8 للتطبيقات الراقية

LT6657AHMS8-5 دقة 5 فولت مرجعية بالجهد المنخفض للغاية 2ppm/°C Drift 0.05% دقة أولية 10mA إنتاج واسع 2.7V-36V إمدادات ضوضاء منخفضة وحزمة MSOP-8 للتطبيقات الراقية

الخصائص

الانجراف المنخفض

الدرجة: 1.5ppm/°C Max

الدرجة B: 3ppm/°C Max

ضوضاء منخفضة:

0.5ppmP-P (0.1Hz إلى 10Hz)

0.8ppmRMS (10Hz إلى 1kHz)

نطاق إمدادات واسع إلى 40 فولت

المصادر والمحيطات 10mA دقيقة

قواعد الخط: 0.2ppm/V

تنظيم الحمل: 2μV/mA

حماية التوريد العكسي

حماية الخروج العكسي

إيقاف تشغيل الطاقة المنخفضة: < 4μA Max

1.5 فولت إمدادات دقيقة لخيار 1.25 فولت

الحماية الحرارية

يمكن أن تعمل في وضع الشنت

قابلة للتكوين كمرجع سلبي

خيارات الجهد الخارجي المتاحة: 1.25 فولت، 2.5 فولت، 3 فولت، 4.096 فولت، 5 فولت

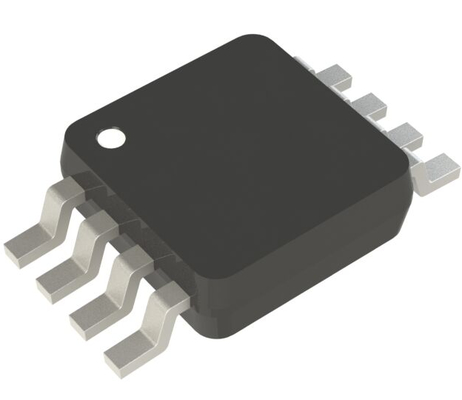

حزمة MSOP-8

تطبيقات

الصناعة عالية الحرارة

أنظمة اكتساب البيانات عالية الدقة

الأجهزة ومراقبة العمليات

التحكم في السيارات ومراقبتها

المعدات الطبية

مراجع التوتر السلبي

وصف

LT®6657 هو مرجع الجهد الدقيق الذي يجمع بين خصائص التشغيل القوية مع الانجراف المنخفض للغاية والضوضاء المنخفضة. مع تعويض الانحناء المتقدم،هذه المرجعية الفجوة النطاقية تحقق 1.5ppm/°C drift مع سلوك درجة حرارة يمكن التنبؤ به ، ودقة الجهد الأولي من 0.1٪. كما أنه يوفر ضوضاء 0.5ppmP-P وهستيريس دورة درجة حرارة منخفضة للغاية.

الـ LT6657 هي مرجعية انخفاض الانقطاع التي يمكن أن يتم توفيرها من 50mV فقط فوق الجهد الخارجي ، حتى 40V.يدعم الإخراج المخزن ± 10mA من محرك الإخراج مع عائق الإخراج المنخفض وتنظيم الحمل الدقيق. القدرة العالية على التيار المغسل تسمح بالعمل كمرجع لجهد سلبي بنفس الدقة مثل مرجع إيجابي. هذا الجزء آمن في ظروف البطارية العكسية ،ويشمل حماية التيار عند انخفاض الدورة الدقيقة والإيقاف الحراري لظروف الإفراط في الحمليتم تضمين جهاز إيقاف للحد من الطاقة مع تمكين تشغيل سريع.

يتم تحديد LT6657 بالكامل على نطاق درجة الحرارة من 40 ° C إلى 125 ° C. وهو متوفر في حزمة MSOP ذات 8 أوراق.

المعلومات

الرسم

يشير إلى أنه في سلسلة من قياسات الجهد الخارجي لمدة 10 ثوانٍ ، يجب أن يكون لدى نصف الملاحظات على الأقل قيمة من ذروة إلى ذروة أقل من هذا الرقم. على سبيل المثال ، LT6657-2.5 تدابير أقل من 0.5ppmP-P في 50٪ على الأقل من الملاحظات 10 ثانية. كما ذكر أعلاه، التوزيع الإحصائي للضوضاء هو أنه إذا تم رصدها لفترات طويلة من الزمن،قد يكون خطأ الذروة في الجهد الخارجي بسبب الضوضاء أكبر بكثير مما لوحظ في فترة أقلغالبًا ما يتم تقدير الحد الأقصى من الخطأ المحتمل بسبب الضوضاء باستخدام قيمة RMS ، مضروبة في عامل القمة المقدر ، يفترض أن يكون في النطاق من 6 إلى 8.4هذه القيمة القصوى المحتملة لن يتم ملاحظتها إلا إذا تم قياس الجهد الخارجي لفترات طويلة جدا من الزمن. لذلك، بالإضافة إلى الطريقة الشائعة،تم استخدام نهج أكثر دقة لقياس الضوضاء لـ LT6657 (الموصوفة بالتفصيل في تقنية الخطية AN124) والتي تسمح للحصول على مزيد من المعلومات من النتيجةعلى وجه الخصوص، هذه الطريقة تميز الضوضاء على مدى فترة زمنية أطول بكثير، مما يؤدي إلى وصف أكثر اكتمالا للضوضاء منخفضة التردد.يتم قياس ضوضاء المرجعية في مخرج الدائرة الموضحة في الشكل 15 مع نظام ADC/DVMيتم حساب الجهد من ذروة إلى ذروة 10
