تفاصيل المنتج:
شروط الدفع والشحن:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
عدد المخرجات: | 1 |

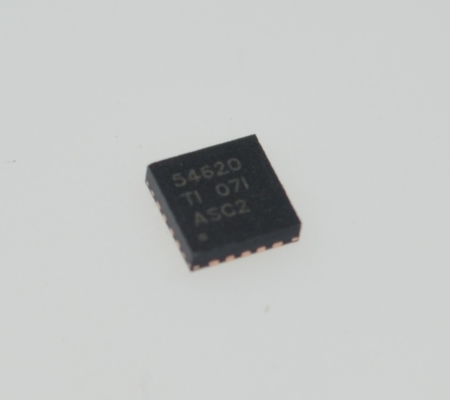

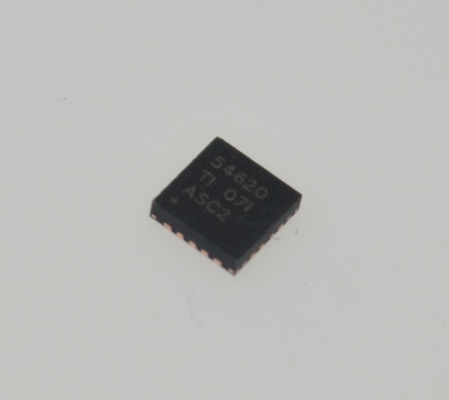

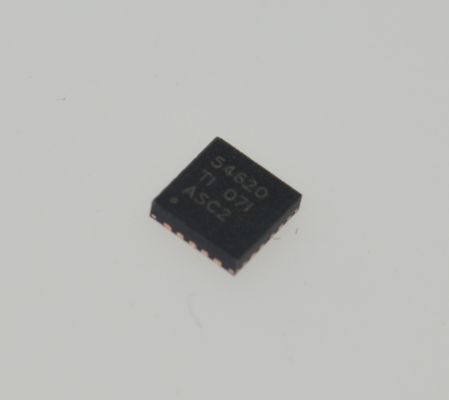

TPS54620RGYR محول تنحى عالي الكفاءة 6 أمبير مع مدخل 4.5-17 فولت خرج قابل للتعديل بدقة 1.5٪ 1.2 ميجاهرتز تبديل الحماية الحرارية وإشارة جيدة للطاقة
الميزات
• MOSFETs مدمجة 26 mΩ و 19 mΩ
• سكة طاقة مقسمة: 1.6 فولت إلى 17 فولت على PVIN
• تردد تبديل 200 كيلو هرتز إلى 1.6 ميجاهرتز
• يتزامن مع الساعة الخارجية
• 0.8 V±1% مرجع الجهد الزائد
• تيار هادئ منخفض للإغلاق 2-µA
• بدء تشغيل رتيب في مخرجات مسبقة التحيز
• نطاق درجة حرارة التشغيل من –40°C إلى 150°C
• بداية بطيئة قابلة للتعديل وتسلسل الطاقة
• مراقب خرج الطاقة الجيد للجهد المنخفض والجهد الزائد
• قفل الجهد المنخفض للإدخال القابل للتعديل
التطبيقات
• أنظمة طاقة موزعة عالية الكثافة
• تنظيم نقطة التحميل عالي الأداء
• البنية التحتية للاتصالات واسعة النطاق والشبكات والاتصالات البصرية
الوصف

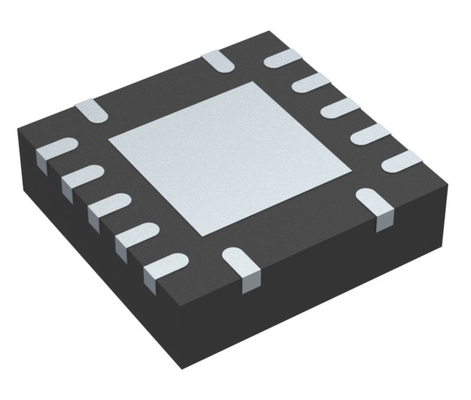

TPS54620 في حزمة QFN المحسنة حرارياً 3.50 مم × 3.50 مم هو محول تنحى متزامن 17 فولت ، 6 أمبير ، كامل الميزات ، وهو مُحسَّن للتصميمات الصغيرة من خلال الكفاءة العالية ودمج MOSFETs عالية ومنخفضة الجانب. يتم تحقيق المزيد من توفير المساحة من خلال التحكم في الوضع الحالي ، مما يقلل من عدد المكونات ، وعن طريق تحديد تردد تبديل مرتفع ، مما يقلل من مساحة الملف.
يتم التحكم في منحدر بدء تشغيل جهد الخرج بواسطة دبوس SS / TR مما يسمح بالتشغيل إما كمصدر طاقة مستقل أو في حالات التتبع. من الممكن أيضًا تسلسل الطاقة عن طريق تكوين التمكين ودبابيس الطاقة الجيدة ذات التصريف المفتوح بشكل صحيح.
يؤدي تحديد التيار دورة بدورة على FET عالي الجانب إلى حماية الجهاز في حالات التحميل الزائد ويتم تعزيزه عن طريق حد تيار منخفض الجانب يمنع الهروب الحالي. هناك أيضًا حد تيار غرق منخفض الجانب يقوم بإيقاف تشغيل MOSFET منخفض الجانب لمنع التيار العكسي المفرط. يؤدي الإغلاق الحراري إلى تعطيل الجزء عندما تتجاوز درجة حرارة القالب درجة حرارة الإغلاق الحراري.
معلومات
الفئة
|
|
|
الشركة المصنعة
|
|
|
السلسلة
|
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reel®
|
|
حالة الجزء
|
نشط
|
|
الوظيفة
|
تنحى
|
|
تكوين الإخراج
|
إيجابي
|
|
طوبولوجيا
|
|
|
نوع الإخراج
|
|
|
عدد المخرجات
|
1
|
|
الجهد - الإدخال (الحد الأدنى)
|
4.5 فولت
|
|
الجهد - الإدخال (الحد الأقصى)
|
17 فولت
|
|
الجهد - الإخراج (الحد الأدنى / الثابت)
|
|
|
الجهد - الإخراج (الحد الأقصى)
|
15 فولت
|
|
التيار - الإخراج
|
|
|
التردد - التبديل
|
200 كيلو هرتز ~ 1.6 ميجاهرتز
|
|
المقوم المتزامن
|
نعم
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 150 درجة مئوية (TJ)
|
|
نوع التركيب
|
التركيب السطحي
|
|
الحزمة / العلبة
|
|
|
حزمة جهاز المورد
|
14-VQFN (3.5x3.5)
|
|
رقم المنتج الأساسي
|
الرسم
