SN74LV541APWR مُضخّم/سائق خط ثماني، مخرجات ثلاثية الحالة، تحمل 5.5 فولت، قيادة 12mA، TSSOP-20، -40 درجة مئوية إلى +85 درجة مئوية

SN74LV541APWR Octal Buffer/Line Driver 3-State Outputs 5.5V Tolerance 12mA Drive TSSOP-20 -40°C to +85°C

الميزات

• تشغيل 2 فولت إلى 5.5 فولت VCC

• أقصى tpd يبلغ 6 نانوثانية عند 5 فولت

• VOLP نموذجي (ارتداد الأرضي للإخراج) < 0.8 فولت عند VCC = 3.3 فولت، TA = 25 درجة مئوية

• VOHV نموذجي (انخفاض VOH للإخراج) > 2.3 فولت عند VCC = 3.3 فولت، TA = 25 درجة مئوية

• دعم تشغيل الجهد المختلط على جميع المنافذ

• يدعم Ioff تشغيل وضع إيقاف التشغيل الجزئي

• يتجاوز أداء الإغلاق 250 مللي أمبير لكل JESD 17

التطبيقات

• الشبكات الذكية

• أجهزة التلفزيون

• أجهزة فك التشفير

• الصوت

• الخوادم

• كاميرات المراقبة

• محولات الشبكة

• المعلومات الترفيهية

الوصف

جهاز SN74LV541A عبارة عن buffer/driver ثماني مصمم للتشغيل بجهد 2 فولت إلى 5.5 فولت VCC.

الخصائص الوظيفية

تخزين مؤقت وقيادة ثماني قنوات: بصفتها buffer و line driver بثماني قنوات، يمكنها التعامل مع ثماني قنوات من الإشارات في وقت واحد. يمكنها تعزيز قدرة قيادة الإشارات بشكل فعال، مما يضمن بقاء الإشارات مستقرة أثناء الإرسال لمسافات طويلة أو عند توصيلها بأحمال متعددة. يستخدم على نطاق واسع في سيناريوهات مثل قيادة ناقل البيانات وتخزين عنوان السجل.

إخراج ثلاثي الحالات: يحتوي على وظيفة إخراج ثلاثي الحالات. عندما يكون إدخال تمكين الإخراج (QEl أو QE) في مستوى مرتفع، ستدخل جميع المخرجات الثمانية في حالة مقاومة عالية. تتيح هذه الميزة للرقاقة العمل بمرونة مع الدوائر الأخرى، وتجنب تعارضات الإشارات، وهو أمر مهم جدًا في تطبيقات مثل مشاركة الناقل. يمكن التحكم في دبوس التمكين لتحديد ما إذا كانت الرقاقة تخرج إشارات إلى الناقل.

نطاق إدخال الجهد العريض: يمكن لإدخاله قبول جهد يصل إلى 5.5 فولت ويدعم التشغيل ضمن نطاق جهد إمداد الطاقة من 1.65 فولت إلى 3.3 فولت، تتيح له هذه الميزة التفاعل بسهولة مع الأجهزة ذات مستويات الجهد المختلفة. يمكن تكييفه بسهولة مع كل من أنظمة المنطق 3.3 فولت و 5 فولت، مما يحسن بشكل كبير من تنوع الرقاقة في الأنظمة متعددة الجهد ويقلل من الحاجة إلى دوائر تحويل إضافية.

الأداء الكهربائي

معالجة الإشارات عالية السرعة: لديها وقت تأخير انتشار قصير ويمكنها الاستجابة بسرعة للتغيرات في إشارات الإدخال ضمن القيم النموذجية، مما يحقق نقل بيانات عالي السرعة. على سبيل المثال، في بعض أنظمة الاتصالات أو معدات الحصول على البيانات عالية السرعة التي تتطلب معدلات نقل بيانات عالية، يمكنها التأكد من معالجة البيانات ونقلها في الوقت المناسب وبدقة، دون فقدان البيانات أو تدهور أداء النظام بسبب تأخير الإشارة.

تصميم استهلاك منخفض للطاقة: مع ضمان الأداء العالي، فإنه يحافظ على استهلاك تيار إمداد الطاقة المنخفض، مما يساعد على تقليل استهلاك الطاقة للنظام بأكمله. هذا مهم بشكل خاص للأجهزة التي تعمل بالبطارية أو سيناريوهات التطبيقات ذات متطلبات استهلاك الطاقة الصارمة (مثل الأجهزة الإلكترونية المحمولة، وعقد إنترنت الأشياء، وما إلى ذلك)، حيث يمكنها إطالة عمر بطارية الأجهزة بشكل فعال وتحسين كفاءة استخدام الطاقة.

قدرة تيار الإخراج العالية: يمكنها توفير تيار إخراج كافٍ لقيادة الأحمال المختلفة. سواء كان حملًا خفيفًا أو حملًا ثقيلًا نسبيًا، فيمكنه إخراج الإشارات بثبات، مما يضمن التشغيل العادي للأجهزة المتصلة ويعزز قابلية تطبيق الرقاقة في ظل ظروف الحمل المختلفة.

الخصائص الفيزيائية

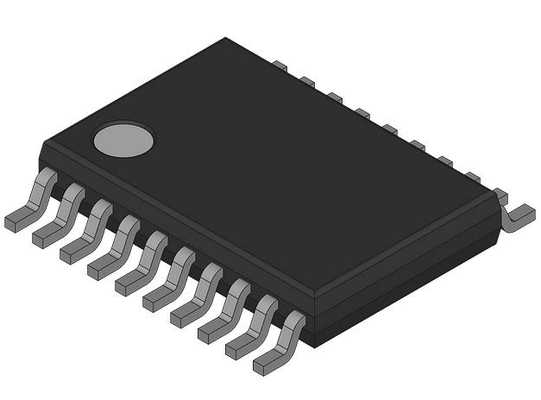

حزمة التثبيت السطحي: تعتمد شكل حزمة التثبيت السطحي TSSOp - 20 (Thin Shrink Small Outline Package - 20 pins). تتميز هذه الحزمة بمزايا الحجم الصغير واحتلال المساحة الصغيرة، وهو أمر مناسب جدًا لمتطلبات التصميم للوحات الدوائر الحديثة عالية الكثافة ويمكنها تحقيق المزيد من التكامل الوظيفي في مساحة PCB محدودة.

تخطيط الدبوس الأمثل: يتم توزيع دبابيس الإدخال والإخراج الخاصة به على الجانبين المتقابلين من الحزمة. توفر طريقة التخطيط هذه راحة كبيرة لتصميم وتخطيط لوحات الدوائر المطبوعة (PcBs). عندما يقوم المهندسون بإجراء أسلاك PCB، يمكنهم بسهولة أكبر تخطيط مسارات الإشارات وتقليل تعقيد الأسلاك وتداخل الإشارات وتحسين موثوقية واستقرار تصميم الدائرة.

نطاق درجة حرارة التشغيل: يمكن أن تعمل بشكل طبيعي ضمن نطاق درجة حرارة واسع من -40 درجة مئوية إلى 125 درجة مئوية، مما يمكنها من التكيف مع بيئات العمل القاسية المختلفة. سواء في بيئات صناعية ذات درجة حرارة عالية أو سيناريوهات التطبيقات الخارجية ذات درجة الحرارة المنخفضة. يمكنها العمل بشكل موثوق، مما يضمن التشغيل المستمر والمستقر للمعدات.
