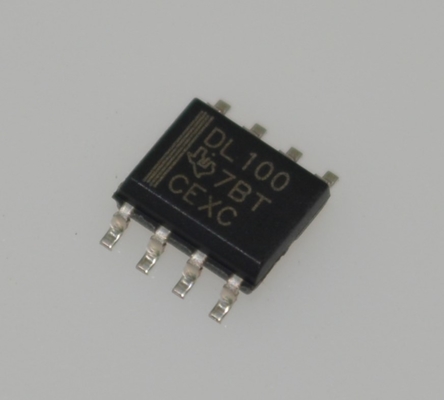

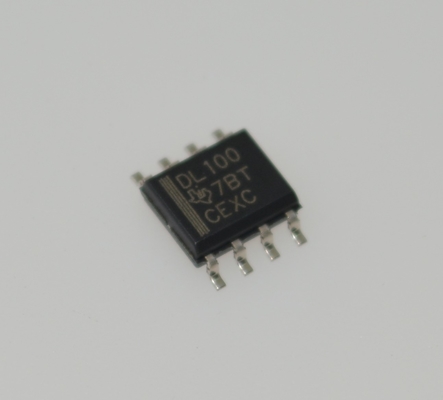

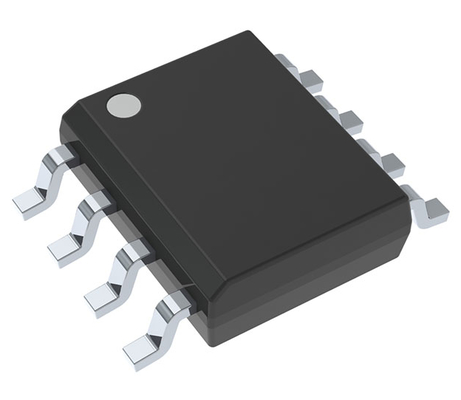

SN65LVDS100DR LVDS عازل / سائق 400Mbps معدل البيانات 3.3V إمدادات 100Ω الإنهاء الداخلي SOIC-8 -40 °C إلى +85 °C

SN65LVDS100DR LVDS Buffer/Driver معدل بيانات 400 ميجابت في الثانية، جهد إمداد 3.3 فولت، مقاومة داخلية 100andOmega;، هيكل SOIC-8، نطاق درجة الحرارة -40 درجة مئوية إلى +85 درجة مئوية

andnbsp;

الميزات

andbull; مصمم لمعدلات الإشارة andge; 2 جيجابت في الثانية 1

andbull; إجمالي التردد الزمني< 65 بيكو ثانية

andbull; بديل منخفض الطاقة لـ MC100EP16

andbull; انحراف من جزء إلى جزء منخفض يبلغ 100 بيكو ثانية (كحد أقصى)

andbull; 25mV من التباطؤ في عتبة إدخال المستقبل على نطاق جهد الإدخال من 0 فولت إلى 4 فولت

andbull; متوافق كهربائيًا مع مستويات إشارة LVPECL و CML و LVDS

andbull; تشغيل بجهد إمداد 3.3 فولت

andbull; LVDT يدمج مقاومة إنهاء 110-Ω

andbull; متوفر في SOIC و MSOP

andnbsp;

التطبيقات

andbull; البنية التحتية اللاسلكية

andbull; البنية التحتية للاتصالات

andbull; الطابعات

andnbsp;

الوصف

SN65LVDS100 و SN65LVDT100 و SN65LVDS101 و SN65LVDT101 عبارة عن أجهزة استقبال وبرامج تشغيل تفاضلية عالية السرعة متصلة كمكررات. يقبل جهاز الاستقبال إشارات الإدخال التفاضلية ذات الجهد المنخفض (LVDS) أو المنطق المقترن بالباعث الموجب (PECL) أو منطق الوضع الحالي (CML) بمعدلات تصل إلى 2 جيجابت في الثانية ويكررها كإشارة إخراج LVDS أو PECL. مسار الإشارة عبر الجهاز تفاضلي لانبعاثات منخفضة مشعة وتقليل التردد الزمني المضاف.

مخرجات SN65LVDS100 و SN65LVDT100 هي مستويات LVDS كما هو محدد في TIA/EIA-644-A. مخرجات SN65LVDS101 و SN65LVDT101 متوافقة مع مستويات PECL 3.3 فولت. كلاهما يقود خطوط الإرسال التفاضلية بممانعة مميزة اسمية تبلغ 100-Ω.

يتضمن SN65LVDT100 و SN65LVDT101 مقاومة إنهاء خط تفاضلي 110-Ω لمساحة أقل على اللوحة ومكونات أقل وأقصر طول ساق ممكن. لا تتضمن مرجع الجهد VBB الموجود في SN65LVDS100 و SN65LVDS101. يوفر VBB مرجع جهد يبلغ عادةً 1.35 فولت أقل من VCC للاستخدام في استقبال إشارات الإدخال أحادية الطرف وهو مفيد بشكل خاص مع مدخلات PECL أحادية الطرف 3.3 فولت. عندما لا يتم استخدام VBB، يجب عدم توصيله أو تركه مفتوحًا.

يتم تمييز جميع الأجهزة للتشغيل من -40 درجة مئوية إلى 85 درجة مئوية.

andnbsp;

معلومات

andnbsp;

الرسم
