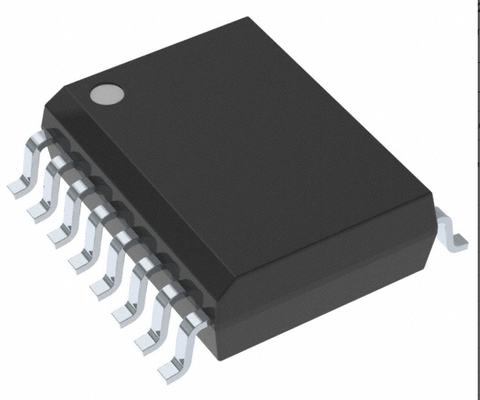

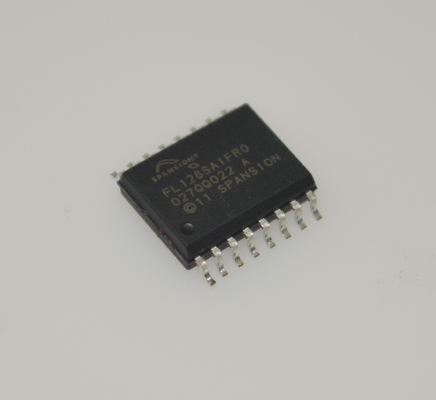

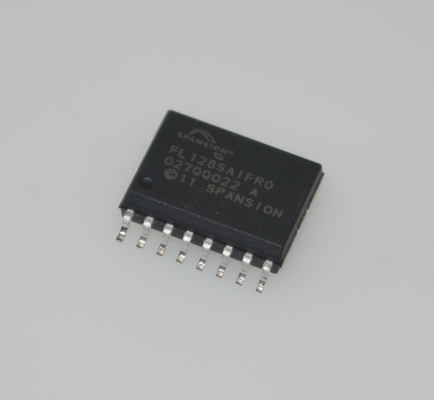

S25FL128SAGMFIR01 ذاكرة فلاش SPI NOR بسعة 128 ميجابايت، تردد الساعة 104 ميجاهرتز، 100 ألف دورة مسح، الاحتفاظ بالبيانات لمدة 20 عامًا، 2.7-3.6 فولت، SOIC-16، -40 درجة مئوية إلى +85 درجة مئوية

S25FL128SAGMFIR01 ذاكرة فلاش SPI NOR بسعة 128 ميجابايت، ساعة 104 ميجاهرتز، 100 ألف دورة مسح، الاحتفاظ بالبيانات لمدة 20 عامًا، 2.7-3.6 فولت SOIC-16 -40 درجة مئوية إلى +85 درجة مئوية

الميزات

• نواة CMOS 3.0 فولت مع إدخال/إخراج متعدد الاستخدامات

• واجهة الأجهزة الطرفية التسلسلية (SPI) مع إدخال/إخراج متعدد

- قطبية وساعة SPI وأوضاع الطور 0 و 3

- خيار DDR

- معالجة ممتدة: خيارات عنوان 24 أو 32 بت

- مجموعة أوامر تسلسلية ومتوافقة مع S25FL-A و S25FL-K و S25FL-P SPI

- مجموعة أوامر متعددة الإدخال/الإخراج ومتوافقة مع عائلة S25FL-P SPI

• أوامر القراءة

- عادي، سريع، مزدوج، رباعي، DDR سريع، DDR مزدوج، DDR رباعي

- AutoBoot – التشغيل أو إعادة الضبط وتنفيذ أمر قراءة عادي أو رباعي تلقائيًا على عنوان محدد مسبقًا

- بيانات واجهة الفلاش المشتركة (CFI) لمعلومات التكوين

• البرمجة (1.5 ميجابايت في الثانية)

- خيارات ذاكرة التخزين المؤقت لبرمجة الصفحات 256 أو 512 بايت

- برمجة صفحة الإدخال الرباعي (QPP) لأنظمة الساعة البطيئة

- توليد رمز تصحيح الأخطاء (ECC) للأجهزة الداخلية تلقائيًا مع تصحيح الأخطاء أحادية البت

• المسح (0.5 إلى 0.65 ميجابايت في الثانية)

- خيار حجم القطاع الهجين – مجموعة فعلية من اثنين وثلاثين قطاعًا بحجم 4 كيلو بايت في الجزء العلوي أو السفلي من حيز العنوان مع جميع القطاعات المتبقية بحجم 64 كيلو بايت، للتوافق مع أجهزة S25FL من الجيل السابق

- خيار القطاع الموحد – امسح دائمًا كتل 256 كيلو بايت للتوافق البرمجي مع الأجهزة ذات الكثافة الأعلى والأجهزة المستقبلية

• تحمل الدوران

- 100000 دورة برمجة ومسح، كحد أدنى

• الاحتفاظ بالبيانات

- الاحتفاظ بالبيانات لمدة 20 عامًا، كحد أدنى

• ميزات الأمان

- مصفوفة قابلة للبرمجة لمرة واحدة (OTP) بحجم 1024 بايت

- حماية الكتلة

• بتات سجل الحالة للتحكم في الحماية من البرمجة أو مسح نطاق متجاور من القطاعات

• خيارات التحكم في الأجهزة والبرامج

- حماية القطاع المتقدمة (ASP)

• حماية القطاع الفردي التي يتم التحكم فيها بواسطة رمز التمهيد أو كلمة المرور

• تقنية 65 نانومتر MIRRORBIT™ مع بنية Eclipse

• جهد إمداد النواة: 2.7 فولت إلى 3.6 فولت

• جهد إمداد الإدخال/الإخراج: 1.65 فولت إلى 3.6 فولت

- حزم SO16 و FBGA

• نطاق درجة الحرارة/الدرجة:

- صناعي (-40 درجة مئوية إلى +85 درجة مئوية)

- صناعي بلس (-40 درجة مئوية إلى +105 درجة مئوية)

- درجة السيارات AEC-Q100 درجة 3 (-40 درجة مئوية إلى +85 درجة مئوية)

- درجة السيارات AEC-Q100 درجة 2 (-40 درجة مئوية إلى +105 درجة مئوية)

- درجة السيارات AEC-Q100 درجة 1 (-40 درجة مئوية إلى +125 درجة مئوية)

• الحزم (جميعها خالية من الرصاص)

- SOIC بـ 16 سنًا (10.30 × 7.50 × 2.65 مم) (300 مل)

- DFN بـ 8 أسنان (6.0 × 8.0 × 0.8 مم) (WSON)

- FBGA بـ 24 كرة (8.0 × 6.0 × 1.2 مم)

• خيارات بصمة 5 × 5 كرة (FAB024) و 4 × 6 كرة (FAC024)

• شريحة جيدة معروفة (KGD) وشريحة تم اختبارها جيدًا

الوصف العام

أجهزة Infineon S25FL128S و S25FL256S هي منتجات ذاكرة غير متطايرة تستخدم:

• تقنية MIRRORBIT™ – التي تخزن بتي بيانات في كل ترانزستور مصفوفة ذاكرة

• بنية Eclipse – التي تعمل على تحسين أداء البرمجة والمسح بشكل كبير

• طباعة عملية 65 نانومتر

تتصل هذه العائلة من الأجهزة بنظام مضيف عبر SPI. يتم دعم الإدخال والإخراج التسلسلي أحادي البت (إدخال/إخراج واحد أو SIO) بالإضافة إلى أوامر تسلسلية اختيارية ثنائية البت (إدخال/إخراج مزدوج أو DIO) وأربعة بتات (إدخال/إخراج رباعي أو QIO). تسمى هذه الواجهة متعددة العرض SPI Multi-I/O أو MIO. بالإضافة إلى ذلك، تضيف عائلة FL-S دعمًا لأوامر قراءة DDR لـ SIO و DIO و QIO التي تنقل العنوان وتقرأ البيانات على كلا حافتي الساعة.

تتميز بنية Eclipse بذاكرة تخزين مؤقت لبرمجة الصفحات تسمح ببرمجة ما يصل إلى 128 كلمة (256 بايت) أو 256 كلمة (512 بايت) في عملية واحدة، مما يؤدي إلى برمجة ومسح فعالين أسرع من خوارزميات البرمجة أو المسح SPI من الجيل السابق.

غالبًا ما يطلق على تنفيذ التعليمات البرمجية مباشرة من ذاكرة الفلاش اسم eXecute-in-Place أو XIP. باستخدام أجهزة FL-S بمعدلات الساعة الأعلى المدعومة، مع أوامر QIO أو DDR-QIO، يمكن أن يتطابق معدل نقل قراءة التعليمات أو يتجاوز واجهة متوازية تقليدية، وذواكر فلاش NOR غير متزامنة مع تقليل عدد الإشارات بشكل كبير.

توفر منتجات S25FL128S و S25FL256S كثافات عالية مقترنة بالمرونة والأداء السريع المطلوب من خلال مجموعة متنوعة من التطبيقات المضمنة. إنها مثالية لعملية تظليل التعليمات البرمجية و XIP وتخزين البيانات.
