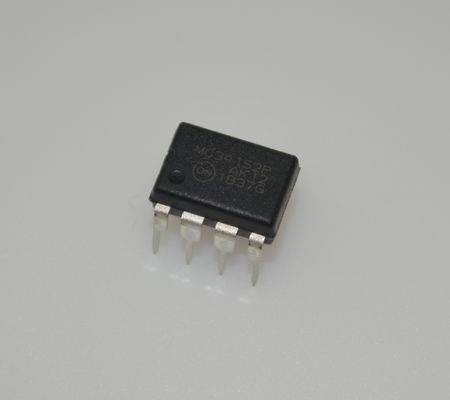

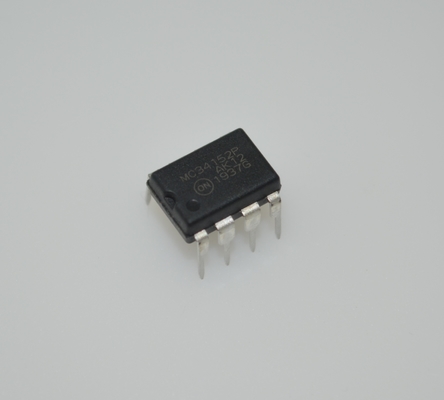

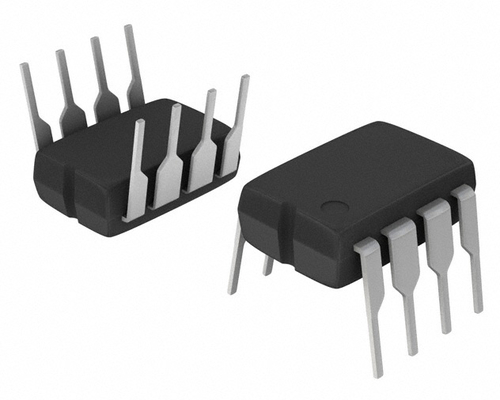

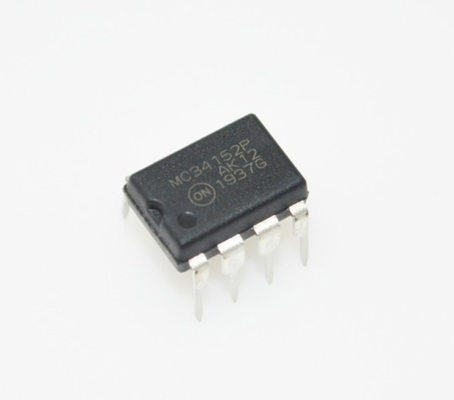

MC34152PG محرك MOSFET مزدوج 1.5A ذروة التيار 12V-18V إمداد 50ns ارتفاع / هبوط DIP-8 -40 °C إلى +85 °C

MC34152PG مشغل MOSFET مزدوج 1.5 أمبير تيار ذروة 12 فولت-18 فولت إمداد 50 نانوثانية ارتفاع/سقوط DIP-8 -40 درجة مئوية إلى +85 درجة مئوية

الميزات

• قناتان مستقلتان مع مخرجات عمودية 1.5 أمبير

• أوقات ارتفاع وسقوط الإخراج تبلغ 15 نانوثانية مع حمل 1000 بيكوفاراد

• مدخلات متوافقة مع CMOS/LSTTL مع التباطؤ

• قفل الجهد المنخفض مع التباطؤ

• تيار الاستعداد المنخفض

• تشغيل عالي التردد فعال

• أداء نظام محسن مع ICs التحكم في منظم التبديل المشترك

• بادئة NCV للسيارات والتطبيقات الأخرى التي تتطلب مواقع وضوابط التغيير

• هذه أجهزة خالية من P و Halide

الوصف

MC34152/MC33152 عبارة عن مشغلات مزدوجة عالية السرعة غير عاكسة مصممة خصيصًا للتطبيقات التي تتطلب إشارات رقمية منخفضة التيار لقيادة أحمال سعوية كبيرة بمعدلات دوران عالية. تتميز هذه الأجهزة بتيار إدخال منخفض مما يجعلها متوافقة مع منطق CMOS/LSTTL، وتباعد الإدخال للتبديل السريع للإخراج والذي لا يعتمد على وقت انتقال الإدخال، واثنين من مخرجات عمودية عالية التيار مناسبة بشكل مثالي لقيادة MOSFETs للطاقة. يتضمن أيضًا قفل الجهد المنخفض مع التباطؤ لمنع التشغيل غير المنتظم للنظام عند انخفاض فولتيات الإمداد.

تشمل التطبيقات النموذجية إمدادات الطاقة التبديلية، ومحولات التيار المستمر إلى التيار المستمر، ومضاعفات/عواكس جهد مضخة الشحن بالسعة، ووحدات التحكم في المحركات.

هذا الجهاز متوفر في حزم مزدوجة الخط والتركيب السطحي.

مرحلة الإدخال

تحتوي مدخلات المنطق على 170 مللي فولت من التباطؤ مع عتبة الإدخال المتمركزة عند 1.67 فولت. عتبات الإدخال غير حساسة لـ VCC مما يجعل هذا الجهاز متوافقًا مباشرة مع عائلات منطق CMOS و LSTTL عبر نطاق جهد التشغيل بأكمله. يوفر تباطؤ الإدخال تبديل إخراج سريعًا لا يعتمد على وقت انتقال إشارة الإدخال، مما يمنع تذبذبات الإخراج عند عبور عتبات الإدخال. تم تصميم المدخلات لقبول سعة إشارة تتراوح من الأرض إلى VCC. يسمح هذا لإخراج قناة واحدة بقيادة إدخال قناة ثانية مباشرة للتشغيل الرئيسي والفرعي. يحتوي كل إدخال على مقاوم سحب لأسفل 30 كيلو أوم بحيث يتسبب إدخال مفتوح غير متصل في أن يكون إخراج القيادة المقترن في حالة منخفضة معروفة.

مرحلة الإخراج

كل إخراج قيادة عمودية قادر على توفير وتصريف ما يصل إلى 1.5 أمبير مع مقاومة 'on' نموذجية تبلغ 2.4 عند 1.0 أمبير. تسمح مقاومة 'on' المنخفضة بتحقيق تيارات إخراج عالية عند VCC أقل من مشغلات CMOS المقارنة. يحتوي كل إخراج على مقاوم سحب لأسفل 100 كيلو أوم للحفاظ على بوابة MOSFET منخفضة عندما يكون VCC أقل من 1.4 فولت. لم يتم تصميم أي حماية من التيار الزائد أو الحرارية في الجهاز، لذلك يجب تجنب قصر الإخراج على VCC أو الأرض.

ستتسبب الحث الطفيلي في سلسلة مع الحمل في أن ترن مخرجات المشغل فوق VCC أثناء انتقال التشغيل، وتحت الأرض أثناء انتقال الإيقاف. مع مشغلات CMOS، يمكن أن يتسبب وضع التشغيل هذا في حالة إغلاق إخراج مدمر. MC34152 محصن ضد إغلاق الإخراج. تحتوي مخرجات القيادة على صمام ثنائي داخلي إلى VCC لتثبيت انتقالات الجهد الإيجابي. عند التشغيل بـ VCC عند 18 فولت، يجب مراعاة تجاوز إمداد الطاقة المناسب لمنع رنين الإخراج من تجاوز الحد الأقصى لتقييم الجهاز البالغ 20 فولت. يتم تثبيت انتقالات الإخراج السلبية بواسطة ترانزستور السحب الداخلي NPN. نظرًا لتطبيق جهد الإمداد الكامل عبر ترانزستور السحب NPN أثناء انتقال الإخراج السلبي، يمكن أن يصبح تبديد الطاقة عند الترددات العالية مفرطًا. تعرض الأشكال 19 و 20 و 21 طريقة استخدام مشابك الصمام الثنائي Schottky الخارجية لتقليل تبديد طاقة المشغل.

معلومات

الرسم
