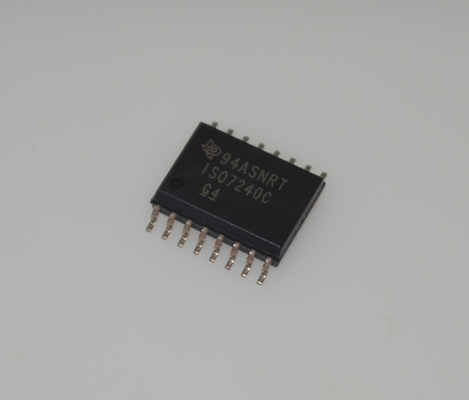

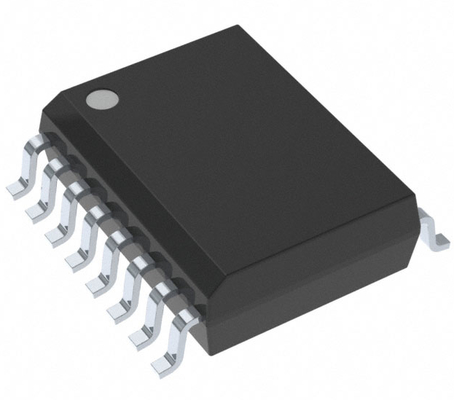

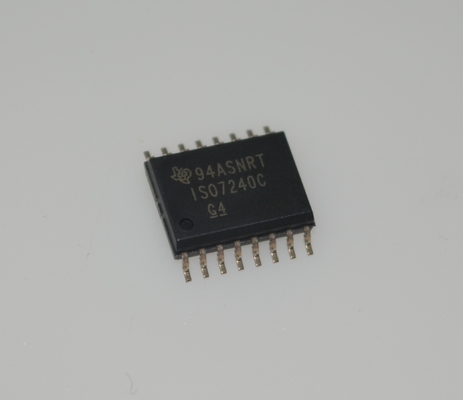

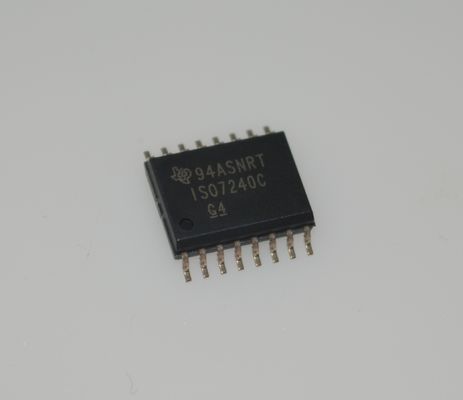

ISO7240CDWR عازل رقمي 4 قنوات مع سرعة 100Mbps CMTI عالية (50kV / μs) نطاق إمدادات واسع (3V-5.5V) طاقة منخفضة حماية ESD قوية وحزمة SOIC-16

ISO7240CDWR معزول رقمي رباعي القنوات بسرعة 100 ميجابت في الثانية، مقاومة عالية للضوضاء (50 كيلو فولت/ميكروثانية)، نطاق إمداد واسع (3 فولت-5.5 فولت)، طاقة منخفضة، حماية قوية من التفريغ الكهروستاتيكي، وعبوة SOIC-16

الميزات

• خيارات معدل الإشارة 25 و 150 ميجابت في الثانية - انحراف الإخراج من قناة إلى أخرى منخفض؛ 1 نانوثانية كحد أقصى - تشويه عرض النبضة المنخفض (PWD)؛ 2 نانوثانية كحد أقصى - محتوى الارتعاش المنخفض؛ 1 نانوثانية نموذجيًا عند 150 ميجابت في الثانية

• إخراج افتراضي قابل للتحديد (ISO7240CF)

• > 25 عامًا من العمر الافتراضي عند جهد التشغيل المقنن (انظر إسقاط العمر الافتراضي للعزل)

• حماية من التفريغ الكهروستاتيكي 4 كيلو فولت

• يعمل مع إمدادات 3.3 فولت أو 5 فولت

• حصانة عالية من التداخل الكهرومغناطيسي (انظر حصانة المجال المغناطيسي للمُعزل الرقمي ISO72x)

• نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +125 درجة مئوية

• الشهادات المتعلقة بالسلامة: - DIN EN IEC 60747-17 (VDE 0884-17) - برنامج التعرف على مكونات UL 1577 - شهادة IEC 61010-1، IEC 62368-1

التطبيقات

• أتمتة المصنع - Modbus - Profibus™ - ناقلات بيانات DeviceNet™

• واجهة الأجهزة الطرفية للكمبيوتر

• واجهة التحكم في المؤازرة

• الحصول على البيانات

الوصف

أجهزة ISO7240x و ISO7241x و ISO7242x هي معزلات رقمية رباعية القنوات مع تكوينات قنوات متعددة ووظائف تمكين الإخراج. تحتوي هذه الأجهزة على مخازن إدخال منطقية وإخراج منطقي مفصولة بحاجز عزل ثاني أكسيد السيليكون (SiO2) من Texas Instrument. عند استخدامها مع مصادر الطاقة المعزولة، تساعد هذه الأجهزة على منع الجهد العالي، وعزل الأرضيات، ومنع تيارات الضوضاء من دخول الأرضية المحلية والتداخل مع الدوائر الحساسة أو إتلافها.

تحتوي عائلة أجهزة ISO7240x على جميع القنوات الأربع في نفس الاتجاه. تحتوي عائلة أجهزة ISO7241x على ثلاث قنوات في نفس الاتجاه وقناة واحدة في الاتجاه المعاكس. تحتوي عائلة أجهزة ISO7242x على قناتين في كل اتجاه.

الأجهزة ذات اللاحقة C (خيار C) لها عتبات إدخال TTL ومرشح ضوضاء عند المدخل يمنع مرور نبضات عابرة إلى إخراج الجهاز. الأجهزة ذات اللاحقة M (خيار M) لها عتبات إدخال CMOS VCC/2 وليس لديها مرشح ضوضاء الإدخال أو تأخير الانتشار الإضافي.

يحتوي جهاز ISO7240CF على وظيفة تعطيل الإدخال على الدبوس 7، ووظيفة إخراج آمنة للفشل قابلة للتحديد عالية أو منخفضة مع دبوس CTRL (الدبوس 10). يكون إخراج الفشل آمنًا منطقيًا عاليًا عندما يتم وضع منطق مرتفع على دبوس CTRL أو ترك الدبوس غير متصل. إذا تم تطبيق إشارة منطقية منخفضة على دبوس CTRL، يصبح إخراج الفشل آمنًا في حالة إخراج منطقي منخفض. تمنع وظيفة تعطيل الإدخال لجهاز ISO7240CF مرور البيانات عبر حاجز العزل إلى الإخراج. عند تعطيل المدخلات أو إيقاف تشغيل VCC1، يتم تعيين المخرجات بواسطة دبوس CTRL.

يمكن تشغيل هذه الأجهزة من إمدادات 3.3 فولت أو 5 فولت على أي من الجانبين، في أي مجموعة. تكون دبابيس إدخال الإشارة متسامحة مع 5 فولت بغض النظر عن مستوى إمداد الجهد المستخدم.

تتميز هذه الأجهزة بالتشغيل على نطاق درجة الحرارة المحيطة من -40 درجة مئوية إلى +125 درجة مئوية.
