تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | وحدة تحكم TEC ADN8834ACPZ-R7 مع واجهة I2C,وحدة تحكم TEC 3A استقرار ±2.5°C,وحدة تحكم TEC LFCSP-32 بجهد تغذية 2.7-5.5 فولت,3A TEC controller ±2.5°C stability,LFCSP-32 TEC controller 2.7-5.5V supply |
||

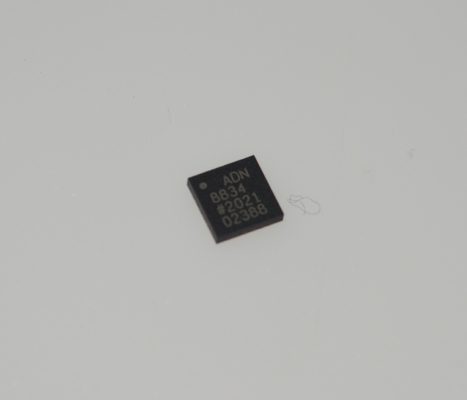

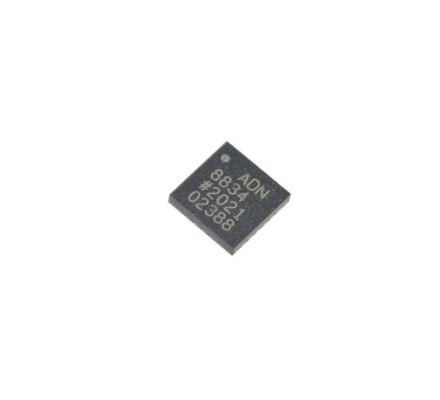

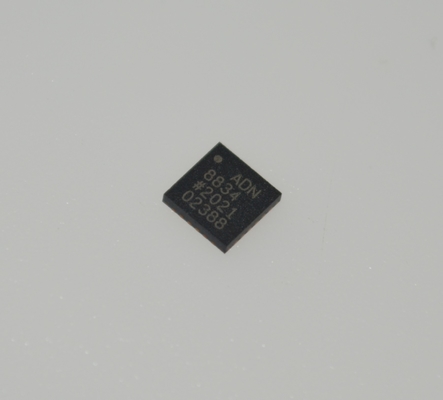

ADN8834ACPZ-R7 3A تحكم TEC plusmn2.5anddeg;C الاستقرار 2.7-5.5V إمدادات I2C واجهة LFCSP-32 -40anddeg;C إلى +85anddeg;C
وnbsp
الخصائص
✓ بنية محفزة واحدة ذات كفاءة عالية
MOSFETs متكاملة منخفضة RDSON لمراقب TEC
مراقبة تشغيل الجهد والتيار في TEC
لا حاجة لمقاومة الحساسة الخارجية
إعدادات الحد الأقصى للتيار التدفئة والتبريد
التوتر TEC القصوى القابلة للبرمجة
تردد تبديل سائق PWM 2.0 MHz
التزامن الخارجي
اثنين من المتكاملة، صفر الانجراف، السكة الحديدية إلى السكة الحديدية مكبرات الهليكوبتر
قادرة على أجهزة استشعار الحرارة NTC أو RTD
إصدار مرجعي 2.50 فولت بدقة 1٪
مؤشر الحرارة
متاحة في 25 كرة، 2.5 ملم ومتصفحات؛ 2.5 ملم WLCSP أو في 24 رصاصة، 4 ملم ومتصفحات؛ 4 ملم LFCSP
مؤهل AEC-Q100 لتطبيقات السيارات
وnbsp
التطبيقات
تحكم درجة حرارة TEC
وحدات البصرية
مكبرات الألياف البصرية
أنظمة الشبكات البصرية
أدوات تتطلب ضبط درجة حرارة TEC
وnbsp
وصف عام
ADN88341 هو وحدة تحكم TEC أحادية مع وحدة تحكم TEC متكاملة.مكبرات التشغيل للسكك الحديدية إلى السكك الحديديةيعمل جهاز التحكم الخطي مع محرك PWM للتحكم في MOSFETs الداخلية في تكوين H-bridge.عن طريق قياس جهد ردود فعل جهاز الاستشعار الحراري واستخدام مكبرات التشغيل المتكاملة كمكافئ تفاضلي متكامل متناسب (PID) لتعليم الإشارة، يدفع ADN8834 التيار من خلال TEC لتثبيت درجة حرارة ثنائي الليزر أو مكون سلبي متصل بوحدة TEC إلى درجة حرارة برنامج med المستهدف.
يدعم ADN8834 المعاملات الحرارية ذات معامل درجة الحرارة السلبي (NTC) وكذلك أجهزة الكشف عن درجة الحرارة المقاومة ذات معامل درجة الحرارة الإيجابي (PTC).يتم تعيين درجة الحرارة المستهدفة كمدخل فولتاج تناظري إما من محول رقمي إلى تناظري (DAC) أو من قسم المقاومة الخارجي.
حلقة التحكم في درجة الحرارة من ADN8834 يتم استقرارها عن طريق تعويض PID باستخدام المضخات المدمجة ، الصفر الهبوطية.50 فولت من الجهد المرجعي يوفر مخرج دقيق بنسبة 1%؛ التي تستخدم لتحيز جسر استشعار درجة حرارة الحرارة وكذلك شبكة تقسيم الجهد لبرمجة الحدود القصوى للتيار TEC والجهد لكل من أوضاع التدفئة والتبريد.مع مكبرات الطائرات الهوائية، يتم الحفاظ على استقرار درجة الحرارة الطويل الأمد جيد للغاية من خلال حلقة تحكم الحرارة التناظرية المستقلة.
وnbsp
المعلومات
|
الفئة
|
وnbsp
|
|
|
المصنع
|
أجهزة التناظرية
|
وnbsp
|
|
السلسلة
|
-
|
وnbsp
|
|
التعبئة
|
الشريط والفكرة (TR)
شريط قطع (CT)
ديجي ريلاندريج
|
وnbsp
وnbsp
وnbsp
|
|
حالة الجزء
|
نشط
|
وnbsp
|
|
التطبيقات
|
المبرد الحراري
|
وnbsp
|
|
التيار - الإمدادات
|
3.3mA
|
وnbsp
|
|
الجهد - الإمدادات
|
2.7 فولت ~ 5.5 فولت
|
وnbsp
|
|
درجة حرارة العمل
|
-40 درجة مئوية ~ 125 درجة مئوية
|
وnbsp
|
|
نوع التثبيت
|
جبل السطح
|
وnbsp
|
|
الحزمة / الحقيبة
|
24-WFQFN المنصة المكشوفة، CSP
|
وnbsp
|
|
حزمة أجهزة المورد
|
24-LFCSP (4x4)
|
وnbsp
|
|
رقم المنتج الأساسي
|
وnbsp
وnbsp
الرسم
