ADM7172ACPZ-R7 6.5V 2A ضوضاء منخفضة للغاية LDO 1μV RMS ضوضاء 75dB PSRR @ 1MHz 2.3-6.5V مدخل LFCSP-8 -40 °C إلى + 125 °C

ADM7172ACPZ-R7 6.5V 2A منظم LDO منخفض الضوضاء للغاية 1andmu;V RMS ضوضاء 75dB PSRR @1MHz 2.3-6.5V إدخال LFCSP-8 -40anddeg;C إلى +125anddeg;C

andnbsp;

الميزات

نطاق جهد الإدخال: 2.3 فولت إلى 6.5 فولت

الحد الأقصى لتيار الحمل: 2 أمبير

ضوضاء منخفضة: 5 andmicro;V rms مستقلة عن جهد الخرج عند

100 هرتز إلى 100 كيلو هرتز

استجابة عابرة سريعة: 1.5 andmu;s لخطوة حمل من 1 مللي أمبير إلى 1.5 أمبير

60 ديسيبل PSRR عند 100 كيلو هرتز

جهد انقطاع منخفض: 172 مللي فولت عند حمل 2 أمبير، VOUT = 3 فولت

الدقة الأولية: andminus;0.5% (الحد الأدنى)، +1% (الحد الأقصى)

الدقة عبر الخط والحمل ودرجة الحرارة: andplusmn;1.5%

التيار الهادئ، IGND = 0.7 مللي أمبير بدون حمل

تيار إيقاف التشغيل المنخفض: 0.25 andmu;A عند VIN = 5 فولت

مستقر مع مكثف خرج سيراميك صغير 4.7 andmicro;F

خيارات جهد الخرج القابلة للتعديل والثابتة: 1.2 فولت إلى 5.0 فولت

خرج قابل للتعديل من 1.2 فولت إلى VIN andminus; VDO

تمكين دقيق

بدء تشغيل سلس قابل للتعديل

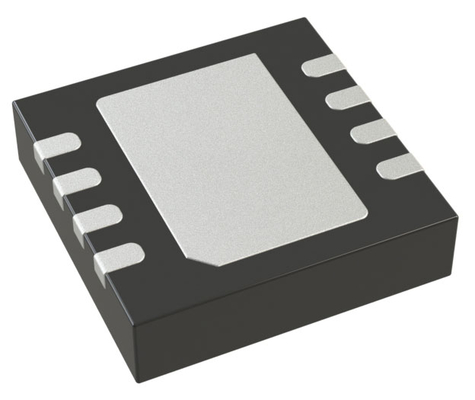

حزمة LFCSP بـ 8 أسلاك 3 مم ومرات؛ 3 مم

andnbsp;

andnbsp;التطبيقات

التنظيم للتطبيقات الحساسة للضوضاء: دوائر ADC و DAC،

مضخمات دقيقة، PLLs/VCOs، ودوائر الساعة

الاتصالات والبنية التحتية

الطب والرعاية الصحية

الصناعية والأجهزة

andnbsp;

الوصف العام

ADM7172 عبارة عن منظم خطي منخفض الانقطاع (LDO) يعمل من 2.3 فولت إلى 6.5 فولت ويوفر ما يصل إلى 2 أمبير من تيار الخرج. يعتبر LDO عالي تيار الخرج هذا مثاليًا لتنظيم الدوائر التناظرية وعالية الأداء والإشارات المختلطة التي تعمل من 6 فولت إلى قضبان 1.2 فولت. باستخدام بنية ملكية متقدمة، يوفر الجهاز رفضًا عاليًا لإمداد الطاقة وضوضاء منخفضة، ويحقق استجابة عابرة ممتازة للخط والحمل مع مجرد مكثف خرج سيراميك صغير 4.7 andmicro;F. عادةً ما تكون استجابة الحمل العابر 1.5 andmu;s لخطوة حمل من 1 مللي أمبير إلى 1.5 أمبير.

يتوفر ADM7172 في 17 خيارًا لجهد الخرج الثابت. الفولتية التالية متوفرة من المخزون: 1.3 فولت، 1.8 فولت، 2.5 فولت، 3.0 فولت، 3.3 فولت، 4.2 فولت، و 5.0 فولت. الفولتية الإضافية المتوفرة بالطلب الخاص هي: 1.5 فولت، 1.85 فولت، 2.0 فولت، 2.2 فولت، 2.7 فولت، 2.75 فولت، 2.8 فولت، 2.85 فولت، 3.8 فولت، و 4.6 فولت. يتوفر أيضًا إصدار قابل للتعديل يسمح بجهد الخرج الذي يتراوح من 1.2 فولت إلى VIN andminus; VDO مع مقسم تغذية مرتدة خارجي.

يمكن التحكم في تيار الاندفاع عن طريق ضبط وقت البدء عبر دبوس البدء السلس. يبلغ وقت البدء النموذجي مع مكثف بدء تشغيل سلس 1 نانو فاراد 1.0 مللي ثانية.

ضوضاء خرج منظم ADM7172 هي 5 andmu;V rms، بغض النظر عن جهد الخرج. يتوفر ADM7172 في 8 أسلاك، 3 مم ومرات؛ 3 مم LFCSP، مما يجعله ليس فقط حلاً مضغوطًا للغاية، ولكنه يوفر أيضًا أداءً حراريًا ممتازًا للتطبيقات التي تتطلب ما يصل إلى 2 أمبير من تيار الخرج في مساحة صغيرة ومنخفضة.

andnbsp;

معلومات

andnbsp;

andnbsp;

الرسم

ميزتنا :

• منتجات عالية الجودة --- عروضنا جديدة وأصلية بنسبة 100٪، ROHS
• سعر تنافسي --- قنوات شراء جيدة بسعر جيد.
• خدمة احترافية --- اختبار جودة صارم قبل الشحن، وخدمة ما بعد البيع مثالية بعد الشراء.
• مخزون كافٍ --- بدعم من فريق الشراء القوي لدينا،
• تسليم سريع --- سنقوم بشحن البضائع في غضون 1-3 أيام عمل بعد تأكيد الدفع.

andnbsp;

تأكد من تلبية حاجتك لجميع أنواع المكونات.^_^


قائمة المنتجات
توفير سلسلة من المكونات الإلكترونية، مجموعة كاملة من أشباه الموصلات، المكونات النشطة وamp; السلبية. يمكننا مساعدتك في الحصول على كل شيء لـ bom الخاص بـ PCB، باختصار، يمكنك الحصول على حل متكامل هنا،


العروض بما في ذلك:
الدوائر المتكاملة، ICs الذاكرة، الصمام الثنائي، الترانزستور، المكثف، المقاوم، المغير، الصمامات، المتقلب وamp; مقياس الجهد، المحول، البطارية، الكابل، المرحل، المفتاح، الموصل، كتلة الطرفية، الكريستال وamp; المذبذب، المحاثة، المستشعر، المحول، برنامج تشغيل IGBT، LED، LCD، المحول، PCB (لوحة الدوائر المطبوعة)، PCBA (تجميع PCB)

قوي في العلامة التجارية:
Microchip، MAX، AD، TI، ATMEL، ST، ON، NS، Intersil، Winbond، Vishay، ISSI، Infineon، NEC، FAIRCHILD، OMRON، YAGEO، TDK، إلخ
