ADM7170ACPZ-3.3-R7 3.3V 2A LDO Regulator 1.8-6.5V مدخل 1μV RMS ضوضاء 75dB PSRR LFCSP-8 -40 °C إلى + 125 °C AEC-Q100

ADM7170ACPZ-3.3-R7 منظم LDO 3.3V 2A، إدخال 1.8-6.5V، ضوضاء 1μV RMS، PSRR 75dB، LFCSP-8، -40 درجة مئوية إلى +125 درجة مئوية، AEC-Q100

الميزات

نطاق جهد الإدخال: 2.3 فولت إلى 6.5 فولت

الحد الأقصى لتيار الحمل: 500 مللي أمبير

ضوضاء منخفضة: 5 µV rms بغض النظر عن جهد الخرج عند

  100 هرتز إلى 100 كيلو هرتز

استجابة عابرة سريعة: 1.5 μs لخطوة حمل من 1 مللي أمبير إلى 500 مللي أمبير

60 ديسيبل PSRR عند 100 كيلو هرتز

جهد انخفاض منخفض: 42 مللي فولت عند حمل 500 مللي أمبير، VOUT = 3 فولت

الدقة الأولية: ±0.75%

الدقة عبر الخط والحمل ودرجة الحرارة: ±1.25%

التيار الساكن، IGND = 0.7 مللي أمبير بدون حمل

تيار إيقاف التشغيل المنخفض: 0.25 μA عند VIN = 5 فولت

مستقر مع مكثف خرج سيراميك صغير 4.7 µF

خيارات جهد الخرج القابلة للتعديل والثابتة: 1.2 فولت إلى 5.0 فولت

خرج قابل للتعديل من 1.2 فولت إلى VIN − VDO

تمكين دقيق

بدء تشغيل سلس قابل للتعديل

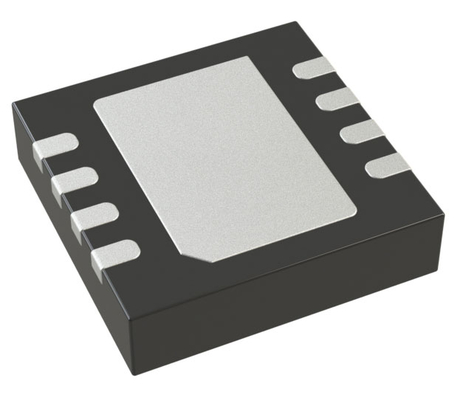

عبوة LFCSP بـ 8 أسلاك، 3 مم × 3 مم

التطبيقات

التنظيم للتطبيقات الحساسة للضوضاء: دوائر ADC و DAC، مكبرات صوت دقيقة، PLLs/VCOs، ودوائر التوقيت

الاتصالات والبنية التحتية

الطب والرعاية الصحية

الصناعية والأجهزة

الوصف العام

ADM7170 عبارة عن منظم خطي منخفض التسرب (LDO) يعمل من 2.3 فولت إلى 6.5 فولت ويوفر ما يصل إلى 500 مللي أمبير من تيار الخرج. يعتبر LDO عالي تيار الخرج هذا مثاليًا لتنظيم الدوائر التناظرية وعالية الأداء والإشارات المختلطة التي تعمل من 6 فولت إلى 1.2 فولت. باستخدام بنية متقدمة خاصة، يوفر الجهاز رفضًا عاليًا لإمداد الطاقة وضوضاء منخفضة، ويحقق استجابة عابرة ممتازة للخط والحمل مع مجرد مكثف خرج سيراميك صغير 4.7 µF. عادةً ما تكون استجابة الحمل العابر 1.5 μs لخطوة حمل من 1 مللي أمبير إلى 500 مللي أمبير.

يتوفر ADM7170 في 17 خيارًا لجهد الخرج الثابت. الفولتية التالية متوفرة من المخزون: 1.3 فولت، 1.8 فولت، 2.5 فولت، 3.0 فولت، 3.3 فولت، 4.2 فولت، و 5.0 فولت. الفولتية الإضافية المتوفرة بطلب خاص هي: 1.5 فولت، 1.85 فولت، 2.0 فولت، 2.2 فولت، 2.7 فولت، 2.75 فولت، 2.8 فولت، 2.85 فولت، 3.8 فولت، و 4.6 فولت. يتوفر أيضًا إصدار قابل للتعديل يسمح بجهد خرج يتراوح من 1.2 فولت إلى VIN − VDO مع مقسم تغذية مرتدة خارجي.

يمكن التحكم في تيار الاندفاع عن طريق ضبط وقت البدء عبر دبوس البدء السلس. يبلغ وقت البدء النموذجي مع مكثف بدء تشغيل سلس 1 نانو فاراد حوالي 1.0 مللي ثانية. ضوضاء خرج منظم ADM7170 هي 5 µV rms بغض النظر عن جهد الخرج. يتوفر ADM7170 في عبوة LFCSP بـ 8 أسلاك، 3 مم × 3 مم، مما يجعله ليس فقط حلاً مضغوطًا للغاية، ولكنه يوفر أيضًا أداءً حراريًا ممتازًا للتطبيقات التي تتطلب ما يصل إلى 500 مللي أمبير من تيار الخرج في مساحة صغيرة ومنخفضة.
