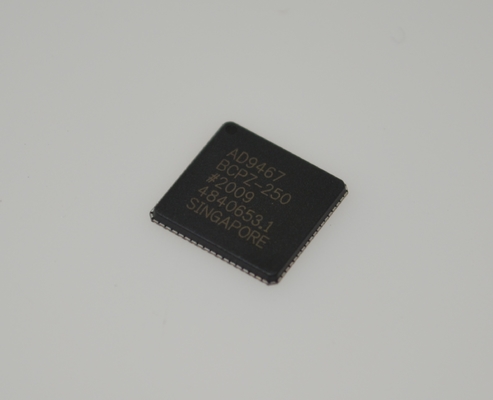

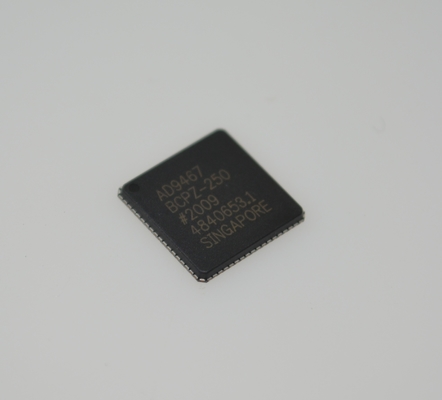

AD9467BCPZ-250 محول تناظري إلى رقمي 16 بت 250MSPS SNR 80dB إمداد 1.8 فولت مخرجات LVDS LFCSP-64 -40 درجة مئوية إلى +85 درجة مئوية درجة صناعية

AD9467BCPZ-250 محول تناظري إلى رقمي 16 بت 250MSPS 80dB SNR 1.8V خرج LVDS LFCSP-64 -40 درجة مئوية إلى +85 درجة مئوية درجة صناعية

الميزات

► 75.5 dBFS SNR إلى 210 ميجاهرتز عند 250 MSPS

► 90 dBFS SFDR إلى 300 ميجاهرتز عند 250 MSPS

► SFDR عند 170 ميجاهرتز عند 250 MSPS

  ► 92 dBFS عند -1 dBFS

  ► 100 dBFS عند -2 dBFS

► 60 fs rms jitter

► خطية ممتازة عند 250 MSPS

  ► DNL = ±0.5 LSB نموذجي

  ► INL = ±3.5 LSB نموذجي

► 2 V p-p إلى 2.5 V p-p (افتراضي) إدخال تفاضلي على نطاق كامل (قابل للبرمجة)

► مخزن مؤقت إدخال مدمج

► خيار دعم المرجع الخارجي

► مثبت دورة عمل الساعة

► ساعة إخراج متاحة

► التحكم في المنفذ التسلسلي

  ► توليد نمط اختبار رقمي قابل للتحديد مدمج

  ► تنسيق بيانات إخراج قابل للتحديد

► مخرجات LVDS (متوافقة مع ANSI-644)

► تشغيل 1.8 فولت و 3.3 فولت

التطبيقات

► أجهزة استقبال خلوية متعددة المشغلين ومتعددة الأوضاع

► تحديد موضع مصفوفة الهوائي

► خطية مضخم الطاقة

► لاسلكي عريض النطاق

► الرادار

► التصوير بالأشعة تحت الحمراء

► أجهزة الاتصالات

الوصف العام

AD9467 عبارة عن محول تناظري إلى رقمي (ADC) أحادي الكتلة 16 بت، IF sampling. إنه مُحسّن للأداء العالي عبر نطاقات تردد واسعة وسهولة الاستخدام. يعمل المنتج بمعدل تحويل 250 MSPS ومصمم لأجهزة الاستقبال اللاسلكية والأجهزة ومعدات الاختبار التي تتطلب نطاقًا ديناميكيًا عاليًا.

يتطلب ADC إمدادات طاقة 1.8 فولت و 3.3 فولت وساعة إدخال تفاضلية منخفضة الجهد للتشغيل الكامل للأداء. لا يلزم وجود مكونات مرجعية أو تشغيل خارجية للعديد من التطبيقات. مخرجات البيانات متوافقة مع LVDS (متوافقة مع ANSI-644) وتتضمن الوسائل لتقليل التيار الإجمالي المطلوب لمسافات التتبع القصيرة.

يتم توفير إخراج ساعة البيانات (DCO) لالتقاط البيانات عند الإخراج للإشارة إلى بت إخراج جديد.

تستهلك ميزة إيقاف التشغيل الداخلي المدعومة عبر SPI عادةً أقل من 5 ميجاوات عند تعطيلها.

تتيح الميزات الاختيارية للمستخدمين تنفيذ ظروف تشغيل مختلفة قابلة للتحديد، بما في ذلك نطاق الإدخال وتحديد تنسيق البيانات وأنماط اختبار بيانات الإخراج.

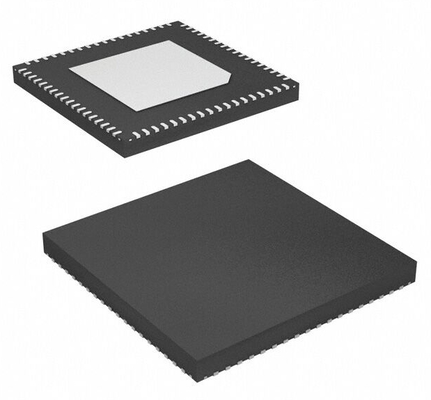

يتوفر AD9467 في LFCSP خالي من الرصاص، 72 سنًا، محدد عبر نطاق درجة الحرارة الصناعية -40 درجة مئوية إلى +85 درجة مئوية.

أبرز ميزات المنتج

1. إمكانية تحسين IF المستخدمة لتحسين SFDR.

2. أداء SFDR متميز لتطبيقات IF sampling مثل أجهزة استقبال محطات القاعدة الخلوية متعددة المشغلين ومتعددة الأوضاع 3G و 4G.

3. سهولة الاستخدام: مرجع على الرقاقة، مخزن مؤقت عالي المعاوقة للإدخال، نطاق إدخال تناظري قابل للتعديل، وساعة إخراج لتبسيط التقاط البيانات.

4. معبأة في حزمة LFCSP خالية من الرصاص، 72 سنًا.

5. يحافظ مثبت دورة عمل الساعة (DCS) على أداء ADC العام عبر نطاق واسع من عرض نبضة ساعة الإدخال.

6. تدعم واجهة المنفذ التسلسلي القياسية (SPI) ميزات ووظائف المنتج المختلفة، مثل تنسيق البيانات (إزاحة ثنائية، مكملات اثنان، أو ترميز Gray).
