تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | مضخم ذو طاقة منخفضة مزدوج 250 ميغا هرتز,مضخم طاقة منخفضة AD8260ACPZ-R7,AD8260ACPZ-R7,Low Power Op Amp AD8260ACPZ-R7,AD8260ACPZ-R7 |
||

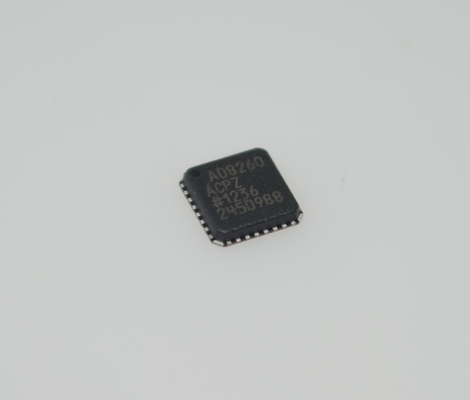

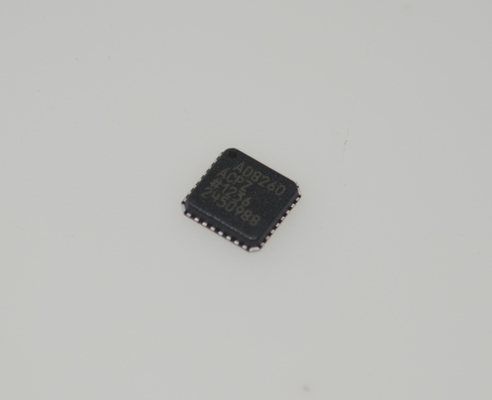

AD8260ACPZ-R7 مكبر صوت تشغيلي مزدوج 250 ميجاهرتز منخفض الطاقة 1 نانو فولت/√هرتز ضوضاء ±5 فولت إلى ±15 فولت مزود LFCSP-16 -40 درجة مئوية إلى +125 درجة مئوية درجة صناعية
الميزات
مشغل تيار عالي
إدخال تفاضلي—قيادة مباشرة من DAC
كسب مُعد مسبقًا: 1.5×
عرض النطاق الترددي -3 ديسيبل: 195 ميجاهرتز
محرك إخراج كبير: >±300 مللي أمبير
VGA/مضخم صوت مسبق
ضوضاء منخفضة
ضوضاء الجهد: 2.4 نانو فولت/√هرتز
ضوضاء التيار: 5 بيكو أمبير/√هرتز
عرض النطاق الترددي -3 ديسيبل: 230 ميجاهرتز
نطاق الكسب: 30 ديسيبل في خطوات 3 ديسيبل
-6 ديسيبل إلى +24 ديسيبل (لكسب مضخم الصوت المسبق 6 ديسيبل)
إدخال مضخم صوت مسبق أحادي الطرف وVGA تفاضلي
إخراج
الإمدادات: 3.3 فولت إلى 10 فولت (مع تمكين VMID)
±3.3 فولت إلى ±5 فولت (مع تعطيل VMID)
الطاقة: 93 ميلي واط مع إمدادات 3.3 فولت
إيقاف التشغيل لـ VGA ومضخم الصوت ومشغل النظام
التطبيقات
أنظمة AGC الرقمية
معالجة إشارة Tx/Rx
أجهزة الإرسال والاستقبال عبر خط الطاقة
الوصف العام
يتضمن AD8260 مشغل تيار عالي، يمكن استخدامه كجهاز إرسال، ومضخم كسب متغير رقمي منخفض الضوضاء (DGA)، يمكن استخدامه كمستقبل.
يتكون قسم الاستقبال من مضخم صوت مسبق أحادي الطرف، وDGA تفاضلي للإخراج خطي بالديسيبل. يتمتع جهاز الاستقبال بعرض نطاق إشارة صغير -3 ديسيبل يبلغ 230 ميجاهرتز؛ يبلغ عرض نطاق إشارة المشغل الصغيرة 195 ميجاهرتز. يوفر المشغل ±300 مللي أمبير، وهو مناسب تمامًا لقيادة الأحمال منخفضة المعاوقة، حتى عند توصيله بمصدر طاقة 3.3 فولت.
يعتبر AD8260 DGA مثاليًا لتطبيقات التشذيب ولديه نطاق كسب يبلغ 30 ديسيبل، في خطوات 3 ديسيبل. يتم الحفاظ على توحيد عرض النطاق الترددي الممتاز عبر نطاق التردد بأكمله. تعتبر الضوضاء المنخفضة المشار إليها بالإخراج لـ DGA مفيدة في قيادة ADCs عالية السرعة. يسهل الإخراج التفاضلي الواجهة مع ADCs عالية السرعة ذات الجهد المنخفض الحديث.
يجعل التشغيل أحادي الإمداد والمزدوج الإمداد الجزء متعدد الاستخدامات ويمكّن التحكم في الكسب في النبضات المتجهة سلبًا، مثل تلك التي تولدها الثنائيات الضوئية أو أنابيب مضاعف الصور، بالإضافة إلى معالجة إشارات تمرير النطاق على مصدر طاقة واحد. للحصول على أقصى نطاق ديناميكي، من الضروري أن يتم اقتران الجزء بالتيار المتردد عند التشغيل على مصدر طاقة واحد.
تم تكوين مضخم الصوت المسبق AD8260 (PrA) بمقاومات خارجية لكسب أكبر من 6 ديسيبل ويمكن أن يكون عاكسًا أو غير عاكس. يتميز DGA بكسب مضخم صوت مسبق غير عاكس يبلغ 2×. يحتوي المخفف على نطاق 30 ديسيبل ومضخم الإخراج لديه كسب 8× (18.06 ديسيبل). يبلغ نطاق الكسب غير العاكس الأدنى -6 ديسيبل إلى +24 ديسيبل وينتقل لأعلى مع زيادة كسب مضخم الصوت المسبق. يتم التحكم في الكسب عبر منفذ متوازي (Pin GNS0 إلى Pin GNS3) مع 10 خطوات كسب تبلغ 3 ديسيبل لكل رمز. يتم تعطيل مضخم الصوت المسبق وDGA لأي رمز غير مخصص له خطوة كسب.
يمكن لـ AD8260 العمل مع إمدادات فردية أو مزدوجة من 3.3 فولت إلى ±5 فولت. توفر المخزن المؤقت الداخلي عادةً مرجع تقسيم الإمداد للتشغيل أحادي الإمداد؛ يمكن أيضًا استخدام مرجع خارجي عند إيقاف تشغيل المخزن المؤقت VMID.
نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +105 درجة مئوية. يتوفر AD8260 في 5 مم × 5 مم، 32-رصاص LFCSP.
معلومات
|
الفئة
|
الدوائر المتكاملة (ICs)
خطي
مضخمات الصوت
الأجهزة، مكبرات الصوت التشغيلية، مكبرات الصوت المخزنة
|
|
|
الشركة المصنعة
|
Analog Devices Inc.
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
شريط و لفة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع المضخم
|
كسب متغير
|
|
|
عدد الدوائر
|
1
|
|
|
نوع الإخراج
|
تفاضلي
|
|
|
معدل التباطؤ
|
730 فولت/ميكرو ثانية
|
|
|
عرض النطاق الترددي -3 ديسيبل
|
195 ميجاهرتز
|
|
|
التيار - تحيز الإدخال
|
200 نانو أمبير
|
|
|
التيار - الإمداد
|
28.3 مللي أمبير
|
|
|
التيار - الإخراج / القناة
|
310 مللي أمبير
|
|
|
الجهد - نطاق الإمداد (الحد الأدنى)
|
3.3 فولت
|
|
|
الجهد - نطاق الإمداد (الحد الأقصى)
|
10 فولت
|
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 105 درجة مئوية
|
|
|
نوع التركيب
|
تركيب سطحي
|
|
|

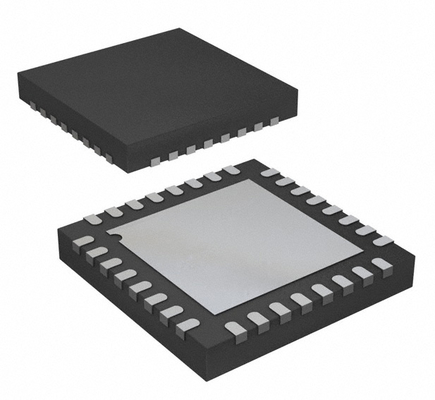

الحزمة / العلبة
|
32-WFQFN وسادة مكشوفة، CSP
|
|
|
حزمة جهاز المورد
|
32-LFCSP (5x5)
|
|
|
رقم المنتج الأساسي
|
AD8260
|
الرسم
