تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 | ||
| إبراز: | AD822ARMZ مكبر أجهزة الدقة,MSOP-8 مكبر أجهزة الأجهزة,AD822ARMZ,MSOP-8 Instrumentation Amplifier,AD822ARMZ |
||

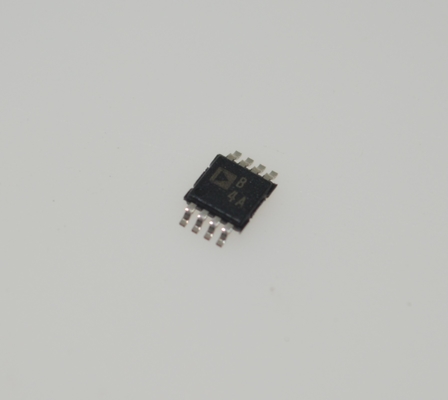

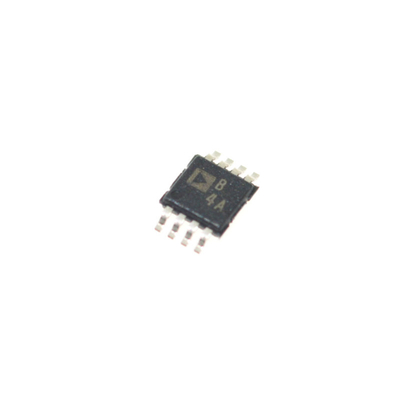

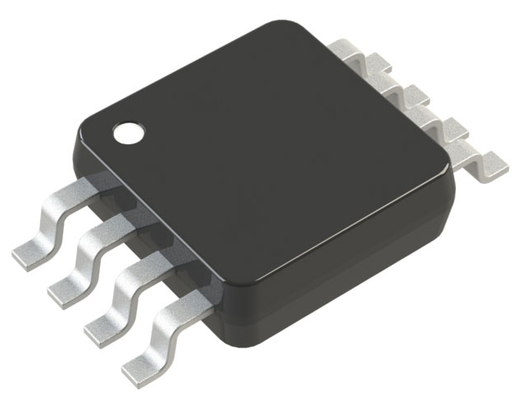

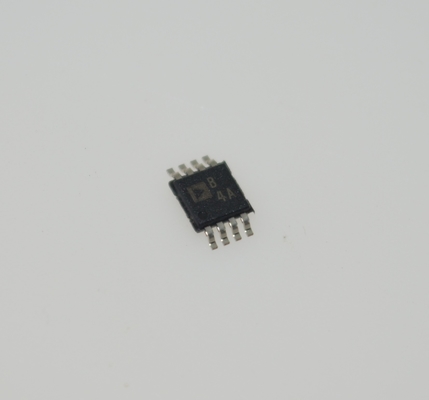

AD822ARMZ مكبر أجهزة الدقة 1nA التيار التحيز 0.3μV/°C Drift MSOP-8 2.2-18V -40°C إلى +125°C
الخصائص
عملية التوريد الفردي الحقيقية
تقلبات الناتج من السكة الحديدية إلى السكة الحديدية
نطاق الجهد المدخل يمتد تحت الأرض
القدرة على التغذية الفردية من 5 فولت إلى 30 فولت
إمكانية التغذية المزدوجة من ±2.5 فولت إلى ±15 فولت
محرك حمولة عالية
محرك الحمل الكهربائي من 350 pF، G = +1
الحد الأدنى للتيار الخارجي 15 mA
أداء ممتاز للتبديل في الطاقة المنخفضة
800 μA الحد الأقصى للتيار الهادئ لكل مكبر
عرض النطاق الترددي لزيادة الوحدة: 1.8 ميغاهرتز
معدل التأرجح 3 فولت/μs
أداء جيد
800 ميكرو فولت أقصى فولتاج مدخل
2 μV/°C تحرك التوتر النموذجي
25 pA الحد الأقصى لتيار التحيز في المدخل
ضوضاء منخفضة
13 نيف/√ هرتز عند 10 كيلو هرتز
لا يوجد عكس مرحلي
التطبيقات
أدوات دقيقة تعمل بالبطاريات
مضاعفات سابقة للديود الضوئي
المرشحات النشطة
أنظمة جمع البيانات من 12 إلى 14 بت
أجهزة طبية
مرجعيات وجهاز تنظيم طاقة منخفضة
وصف عام
AD822 هو مضخم دقيق مزدوج ، منخفض الطاقة FET المدخل الذي يمكن أن يعمل من مصدر واحد من 5 فولت إلى 30 فولت أو من مصادر مزدوجة من ± 2.5 فولت إلى ± 15 فولت.لديها القدرة على إمدادات واحدة حقيقية مع نطاق الجهد المدخل الذي يمتد تحت السكة الحديدية السلبية، مما يسمح لـ AD822 باستيعاب إشارات المدخلات تحت الأرض أثناء وضع التوريد الواحد. يمتد تذبذب الجهد الخارجي إلى 10 ملف من كل ريل ، مما يوفر أقصى نطاق ديناميكي للخارج.
توفر الجهد المضطرب من 800 ميكرو فولت كحد أقصى ، وانحراف الجهد المضطرب من 2 ميكرو فولت / °C ، والتيارات التحيزية في المدخل أقل من 25 با ، و ضوضاء الجهد المدخل المنخفض دقة ثابتة مع عوائق المصدر تصل إلى جيجا أوم.عرض النطاق الترددي 8 ميغاهرتزيتم توفير التشوه الهارموني الإجمالي (THD) 93 ديسيبل عند 10 كيلو هرتز ، ومعدل 3 فولت / ميكروسكيل مع تيار إمدادات منخفض بنسبة 800 ميكرو أيه لكل مكبر.
المعلومات
|
الفئة
|
|
|
|
مفر
|
|
|
|
السلسلة
|
-
|
|
|
التعبئة
|
أنبوب
|
|
|
حالة الجزء
|
نشط
|
|
|
نوع المضخم
|
|
|
|
عدد الدوائر
|
2
|
|
|
نوع الإخراج
|
السكة الحديدية إلى السكة الحديدية
|
|
|
معدل السقوط
|
3V/μs
|
|
|
منتج ربع النطاق الترددي
|
1.9 ميغاهرتز
|
|
|
-3db عرض النطاق الترددي
|
1.9 ميغاهرتز
|
|
|
التيار - تحيز المدخلات
|
2 pA
|
|
|
الجهد - تعويض المدخلات
|
400 ميكرو فولت
|
|
|
التيار - الإمدادات
|
1.24mA
|
|
|
التيار - الخروج / القناة
|
20 مآ
|
|
|
الجهد - فترة الإمداد (دقيقة)
|
5 فولت
|
|
|
الجهد - فترة الإمداد (ماكس)
|
30 فولت
|
|
|
درجة حرارة العمل
|
-40°C ~ 85°C
|
|
|
نوع التثبيت
|
جبل السطح
|
|
|
الحزمة / الحقيبة
|
8-TSSOP، 8-MSOP (0.118، 3.00mm العرض)
|
|
|
حزمة أجهزة المورد
|
8-MSOP
|
|
|
رقم المنتج الأساسي
|
الرسم
