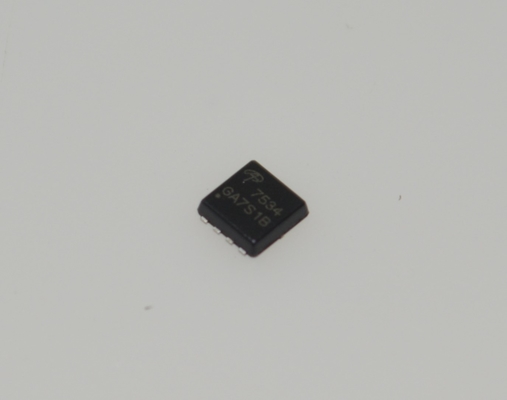

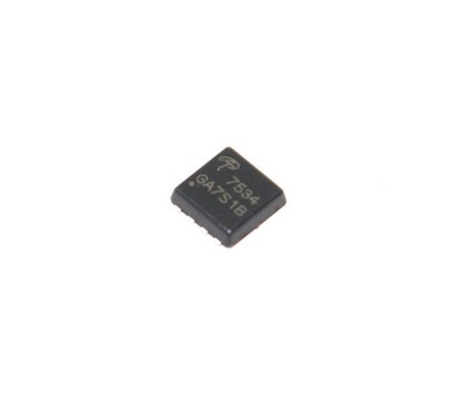

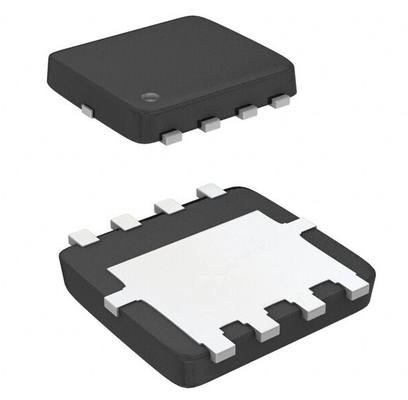

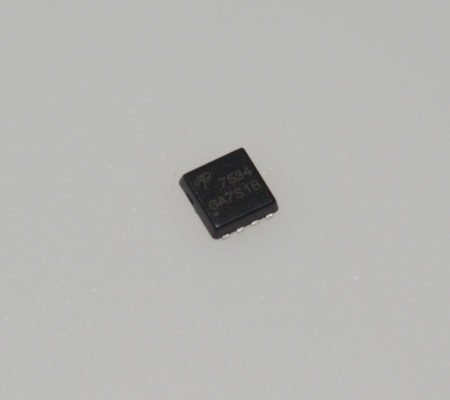

AON7534 30V N-Channel MOSFET 10.5mΩ Rds(on) 60A Continuous DFN5x6-8L -55°C إلى +175°C AEC-Q101
وصف عام
• تقنية MOSFET للطاقة الخندق
• RDS منخفض جدًا (on) عند 4.5VGS
• شحن بوابة منخفض
• قدرة تيار عالية
• متوافق مع RoHS وخالي من الهالوجين
تطبيق
• محولات DC/DC في الحوسبة والخوادم و POL
• محولات DC/DC معزولة في الاتصالات السلكية واللاسلكية والصناعية
الميزات
تبديل الطاقة عالي الكفاءة
جهد مصدر التصريف 30 فولت: مثالي لأنظمة الطاقة 12 فولت/24 فولت
تيار مستمر 60 أمبير (نبضي 100 أمبير): يدعم قيادة الحمل عالي الطاقة
فقدان توصيل منخفض للغاية
Rds(on)= 10.5mΩ (Vgs=10V): يقلل من تبديد الطاقة، ويعزز الكفاءة
تحسين التبديل عالي التردد
شحن بوابة منخفض (Qg=38nC): يتيح التحكم في PWM عالي التردد (حتى 1 ميجاهرتز)
تبديل سريع: وقت الارتفاع/السقوط <20ns
الموثوقية والحماية
تم اختباره بنسبة 100% للانهيار الجليدي: يضمن الاستقرار في الظروف القاسية
معتمد من AEC-Q101: يلبي معايير الموثوقية الخاصة بالسيارات
كثافة طاقة رائدة: حزمة DFN5x6-8L أصغر بنسبة 80% من TO-220
كفاءة فائقة: فقدان توصيل أقل بنسبة 30% مقابل MOSFETS 15mΩ
نطاق درجة حرارة واسع: -55 درجة مئوية إلى +175 درجة مئوية للبيئات القاسية
معلومات
|
الفئة
|
منتجات أشباه الموصلات المنفصلة
الترانزستورات
FETs, MOSFETs
FETs فردية، MOSFETs
|
|
|
الشركة المصنعة
|
Alpha & Omega Semiconductor Inc.
|
|
|
السلسلة
|
-
|
|
|
التعبئة والتغليف
|
شريط وبكرة (TR)
شريط مقطوع (CT)
Digi-Reel®
|
|
|
حالة الجزء
|
ليس للتصميمات الجديدة
|
|
|
نوع FET
|
N-Channel
|
|
|
التكنولوجيا
|
MOSFET (أكسيد معدني)
|
|
|
جهد التصريف إلى المصدر (Vdss)
|
30 فولت
|
|
|
التيار - التصريف المستمر (Id) @ 25 درجة مئوية
|
20 أمبير (Ta)، 30 أمبير (Tc)
|
|
|
جهد القيادة (الحد الأقصى Rds On، الحد الأدنى Rds On)
|
4.5 فولت، 10 فولت
|
|
|
Rds On (الحد الأقصى) @ Id, Vgs
|
5mOhm @ 20A, 10V
|
|
|
Vgs(th) (الحد الأقصى) @ Id
|
2.2V @ 250µA
|
|
|
شحن البوابة (Qg) (الحد الأقصى) @ Vgs
|
22 nC @ 10 V
|
|
|
Vgs (الحد الأقصى)
|
±20V
|
|
|
السعة الداخلية (Ciss) (الحد الأقصى) @ Vds
|
1037 pF @ 15 V
|
|
|
ميزة FET
|
-
|
|
|
تبديد الطاقة (الحد الأقصى)
|
3W (Ta)، 23W (Tc)
|
|
|
درجة حرارة التشغيل
|
-55 درجة مئوية ~ 150 درجة مئوية (TJ)
|
|
|
الدرجة
|
-
|
|
|
المؤهلات
|
-
|
|
|
نوع التركيب
|
التركيب السطحي
|
|
|
حزمة جهاز المورد
|
8-DFN-EP (3x3)
|
|
|
الحزمة / العلبة
|
8-PowerVDFN
|
|
|
رقم المنتج الأساسي
|
AON75
|
الرسم
