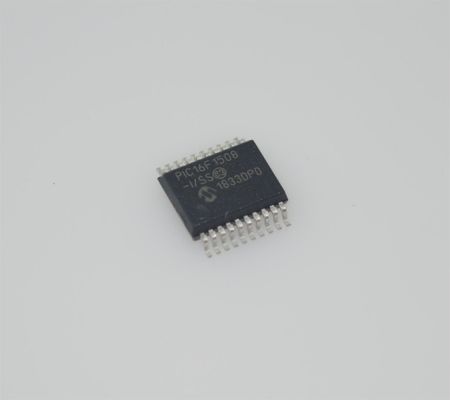

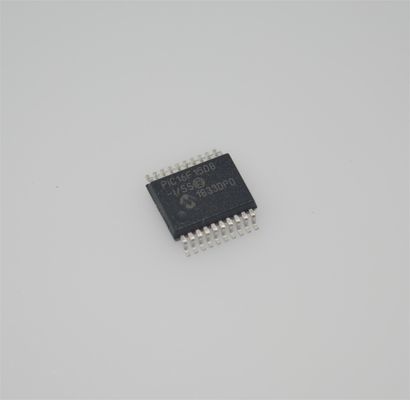

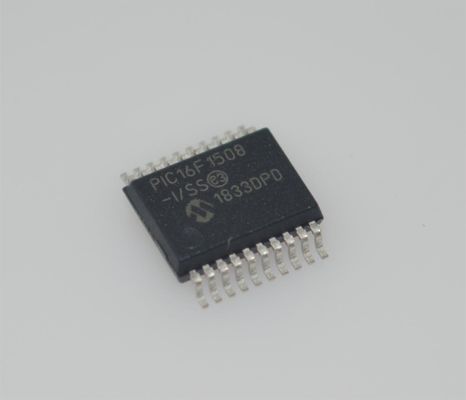

PIC16F1508-I/SS 20 ميجاهرتز 8 بت MCU 7KB فلاش 256B RAM محول تناظري إلى رقمي 12 بت SSOP-20 2-5.5 فولت -40 درجة مئوية إلى +85 درجة مئوية

PIC16F1508-I/SS 20MHz 8-bit MCU 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40°C إلى +85°C

الخصائص الخاصة للمتحكم الصغير:

• نطاق الجهد العامل:

- 1.8 فولت إلى 3.6 فولت (PIC16LF1508/9)

- 2.3 فولت إلى 5.5 فولت (PIC16F1508/9)

• قابلة للبرمجة الذاتية تحت سيطرة البرنامج

• إعادة تشغيل الكهرباء (POR)

• مؤقت تشغيل (PWRT)

• إعادة التنظيم القابلة للبرمجة منخفضة الطاقة

• توقيت الكلب المراقب الموسع (WDT):

- فترة قابلة للبرمجة من 1 ميس إلى 256 ثانية

• حماية الكود القابل للبرمجة

• البرمجة المتسلسلة في الدائرة (ICSP) عبر اثنين من الدبابيس

• البرمجة المنخفضة الجهد المحسنة

• إصلاح الأخطاء داخل الدائرة (ICD) عبر اثنين من الدبابيس

• وضع النوم الموفر للطاقة

- وضع النوم منخفض الطاقة

- BOR منخفضة الطاقة (LPBOR)

• مؤشر درجة حرارة متكامل

• 128 بايت فلاش عالية الصمود

- 100,000 كتابة فلاش الصمود (الحد الأدنى)

الخصائص الطرفية:

• محول التناظري إلى الرقمي (ADC):

- دقة 10 بتات

- 12 قناة خارجية

- ثلاث قنوات داخلية:

- إشارة الجهد الثابت

- محول الرقمية إلى التناظرية (DAC)

- قناة مؤشر الحرارة

- القدرة على الحصول على السيارات

- التحول متاح أثناء النوم

• محول رقمية إلى نظرية 5 بتات (DAC):

- المخرجات المتاحة من الخارج

- اختيار المرجعية الإيجابية

- الاتصالات الداخلية مع مقارنات و ADC

• مقارنين:

- مدخلات السكة الحديدية إلى السكة الحديدية

- التحكم في وضع الطاقة

-الهيستريزيس يمكن التحكم به بواسطة البرنامج

• مرجعية الجهد:

- 1.024 فولت مرجعية الجهد الثابت (FVR) مع مستويات 1x و 2x و 4x

• 18 دبوس إدخال/خروج (1 دبوس إدخال فقط):

- مغسلة التيار العالي / مصدر 25 mA / 25 mA

- التنقلات الضعيفة القابلة للبرمجة بشكل فردي

- قابلة للبرمجة بشكل فردي

مناقشة التغيير

• مؤقت: مؤقت 8 بت / عداد مع برنامج 8 بت Prescaler

• توقيت محسن1:

- مؤقت 16 بت / عداد مع prescaler

- وضع مدخل البوابة الخارجية

• مؤقت2: مؤقت / عداد 8-بيت مع سجل الفترة 8-بيت، Prescaler وPostcaler

• أربع وحدات PWM 10 بت

• منفذ متزامن متسلسل (MSSP) مع SPI و I2C مع:

- 7-بيت عنوان التخفي

- التوافق SMBus/PMBusTM

• جهاز الإرسال العالمي المتزامن غير المتزامن (EUSART)

- متوافق مع RS-232 و RS-485 و LIN

- الكشف التلقائي لـ (باود)

-إيقاظ تلقائي عند البدء

• أربع وحدات خلية منطقية قابلة للتكوين (CLC):

- 16 إشارة مصدر مدخل قابلة للاختيار

- أربعة مدخلات لكل وحدة

- التحكم البرمجي في وظائف المنطق / الحالة / الساعة

- AND/OR/XOR/D Flop/D Latch/SR/JK

- المدخلات من مصادر خارجية وداخلية

- الخروج المتاح للدبابيس والأجهزة الطرفية

- العملية أثناء النوم

• مذبذب تحكم رقميًا (NCO):

- جهاز تجميع 20 بت

- زيادة 16 بت

- التحكم في الترددات الخطية الحقيقية

- دخول ساعة عالية السرعة

- أنماط الخروج القابلة للاختيار

- وضع دورة العمل الثابت (FDC)

- وضع تردد النبض (PF)

• مولد الموجات التكميلي (CWG):

- ثمانية مصادر إشارة قابلة للاختيار

- التحكم الميت في الحواف المتدنية والمتدنية

-تحكم القطبية

- أربعة مصادر إيقاف تلقائي

- مصادر إدخال متعددة: PWM، CLC، NCO
