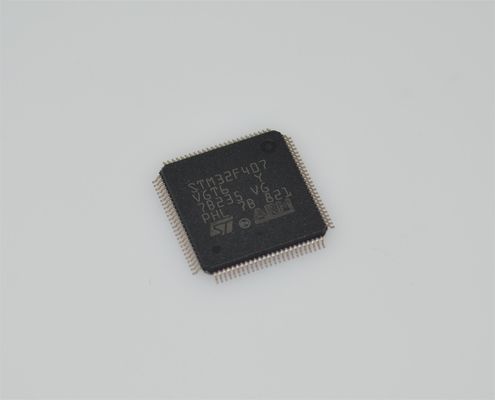

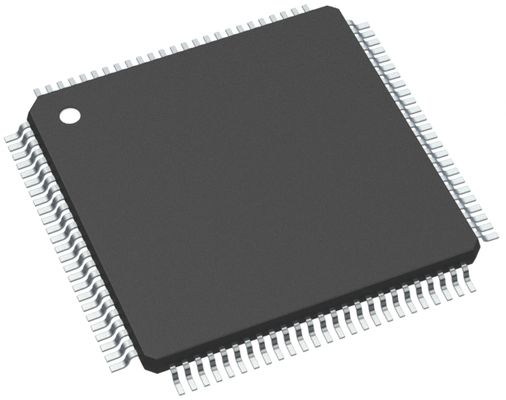

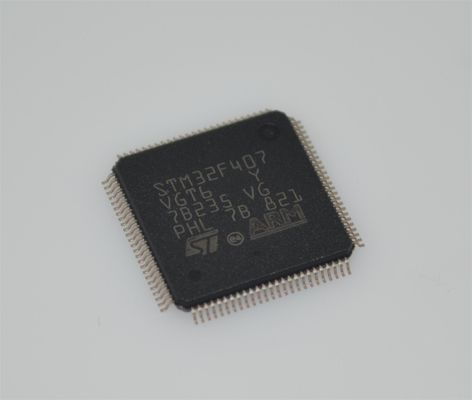

STM32F407VGT6 168MHz القشرة-M4 MCU 1MB فلاش 192KB ذاكرة الوصول العشوائي 17 توقيتات LQFP-100 -40°C إلى +85°C

STM32F407VGT6 168MHz القشرة-M4 MCU 1MB فلاش 192KB ذاكرة الوصول العشوائي 17 توقيتات LQFP-100 -40°C إلى +85°C

الخصائص

• طاقة منخفضة للغاية مع FlexPowerControl

إمدادات الطاقة من 1.71 فولت إلى 3.6 فولت

نطاق درجة الحرارة من -40 °C إلى 85/105/125 °C

200 nA في وضع VBAT: إمدادات لبرامج RTC و32x32 بت

وضع إيقاف 8 nA (خمسة دبوس استيقاظ)

وضع الاستعداد 28 nA (خمسة دبوس استيقاظ)

وضع الاستعداد 280 nA مع RTC

وضع توقف 2 1.0 μA، 1.28 μA مع RTC

وضع تشغيل 84 ميكرو أمبير/ميه هرتز

وضعية الحصول على المجموعة (BAM)

إيقاف 4 ميكرو ثانية من وضع التوقف

إعادة تعيين البني (BOR)

مصفوفة الارتباط

• النواة: ARM® 32-bit Cortex®-M4 CPU مع FPU، مضخم الوقت الحقيقي التكيفي (ART Accelerator TM) يسمح بتنفيذ حالة الانتظار 0 من ذاكرة فلاش، تردد يصل إلى 80 MHz، MPU،تعليمات 100DMIPS و DSP

• معايير الأداء

1.25 DMIPS/MHz (Drystone 2.1)

273.55 CoreMark® (3.42 CoreMark/MHz @ 80 MHz)

• معايير الطاقة

176.7 ULPBench®

• مصادر الساعة

أجهزة التذبذب الكريستالية من 4 إلى 48 ميغاهرتز

أوسيلاتور الكريستال 32 كيلو هرتز لـ RTC (LSE)

إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ

إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة.

أوسيلاتور متعدد السرعات الداخلي من 100 كيلو هرتز إلى 48 ميغاهرتز ، يتم تعديله تلقائيًا بواسطة LSE (دقة أفضل من ± 0.25 ٪)

48 ميغاهرتز داخلية مع استعادة الساعة

2 PLLs لساعة النظام ، الصوت ، ADC

• ما يصل إلى 83 إدخالا/إخراجا سريعا، معظمها متسامح مع 5 فولت WLCSP49

• RTC مع تقويم HW ، الإنذارات والتعديل

• ما يصل إلى 21 قناة استشعار سعة: دعم أجهزة استشعار اللمس الملموسة والخطية والدورية

• مؤقتات 11x: 1x 16 بت متقدمة التحكم في المحرك، 1x 32 بت و 2x 16 بت الغرض العام، 2x 16 بت الأساسية، 2x طاقة منخفضة مؤقتات 16 بت (متوفرة في وضع التوقف) ، 2x الكلاب الحراسة، مؤقت SysTick

• الذكريات

حتى 256 كيلوبايت من البنك الواحد فلاش، حماية قراءة الرموز الملكية

64 كيلوبايت من ذاكرة SRAM بما في ذلك 16 كيلوبايت مع فحص تكافؤ الأجهزة

واجهة ذاكرة SPI رباعية

• أجهزة الطرفية التناظرية الغنية (إمداد مستقل)

1x 12 بت ADC 5 Msps، تصل إلى 16 بت مع اختبار الأجهزة، 200 μA / Msps

قنوات إخراج DAC 2 × 12 بت ، عينة منخفضة الطاقة والاحتفاظ

مكبر تشغيل 1x مع PGA مدمج

2x مقارنات طاقة منخفضة للغاية

• واجهات الاتصال 16x

1x SAI (واجهة صوتية متسلسلة)

3x I2C FM+ ((1 Mbit/s) ، SMBus/PMBus

4x USARTs (ISO 7816، LIN، IrDA، المودم)

1x LPUART (توقف 2 الاستيقاظ)

3x SPI (و 1x Quad SPI)

واجهة CAN (2.0B نشطة) و SDMMC

‬ SWPMI بروتوكول السلك الواحد I/F

(IRTIM) واجهة تحت الحمراء

• جهاز تحكم DMA من 14 قناة

• مولد الأرقام العشوائية الحقيقي

• وحدة حساب CRC ، معرف فريد 96 بت

الوصف

تعتمد عائلة STM32F405xx و STM32F407xx على قلب Arm® Cortex®-M4 RISC ذو الأداء العالي يعمل على تردد يصل إلى 168 ميغاهرتز.يحتوي قلب Cortex®-M4 على وحدة الدقة المتحركة (FPU) التي تدعم جميع تعليمات معالجة البيانات ونوع البياناتكما تنفذ مجموعة كاملة من تعليمات DSP ووحدة حماية الذاكرة (MPU) التي تعزز أمن التطبيق.

تتضمن عائلة STM32F405xx و STM32F407xx ذاكرة مضمنة عالية السرعة (ذاكرة فلاش تصل إلى 1 ميغابايت ، تصل إلى 192 كيلوبايت من SRAM) ، تصل إلى 4 كيلوبايت من SRAM الاحتياطي ،ومجموعة واسعة من إدخالات/إخراجات محسنة والأجهزة الطرفية المتصلة بشاحنتين APB، ثلاثة حافلات AHB ومصفوفة حافلات AHB متعددة 32 بت.

جميع الأجهزة تقدم ثلاثة أجهزة تحكم 12 بت، واثنين من أجهزة التحكم الالكتروني، وRTC منخفضة الطاقة، و 12 مؤقتًا عامًا 16 بت بما في ذلك مؤقتين PWM لتحكم المحرك، ومؤقتين عامين 32 بت.مولد أرقام عشوائية حقيقية (RNG)كما يحتوي على واجهات اتصال قياسية ومتقدمة.

• ما يصل إلى ثلاثة I2Cs

• ثلاثة SPIs ، I2Ss كاملة مزدوجة. لتحقيق دقة الفئة الصوتية ، يمكن ضبط أجهزة I2S الطرفية عبر PLL الصوتية الداخلية المخصصة أو عبر ساعة خارجية للسماح بالتزامن

• أربعة USARTs بالإضافة إلى UARTs اثنين

• USB OTG كامل السرعة و USB OTG عالية السرعة مع القدرة على السرعة الكاملة (مع ULPI)

• إثنان من CANs

• واجهة SDIO/MMC

• الايثرنت وواجهة الكاميرا متاحة على أجهزة STM32F407xx فقط

تشمل الأجهزة الطرفية المتقدمة الجديدة SDIO ، وواجهة التحكم في الذاكرة الثابتة المرنة المحسنة (FSMC) (لالأجهزة المقدمة في حزم من 100 دبوس أو أكثر) ، وواجهة الكاميرا لأجهزة استشعار CMOS.الرجوع إلى الجدول 2: STM32F405xx و STM32F407xx: الخصائص وعدد الأجهزة الطرفية لقائمة الأجهزة الطرفية المتاحة في كل رقم جزء.

تعمل عائلة STM32F405xx و STM32F407xx في نطاق درجة الحرارة من 40 إلى + 105 درجة مئوية من مصدر الطاقة من 1.8 إلى 3.6 فولت. يمكن أن ينخفض فولتاج الإمداد إلى 1.7 فولت عندما يعمل الجهاز في نطاق درجة الحرارة من 0 إلى 70 درجة مئوية باستخدام مراقب طاقة خارجية: الرجوع إلى القسم: إعادة ضبط داخلي من. مجموعة شاملة من وضع توفير الطاقة يسمح بتصميم التطبيقات ذات الطاقة المنخفضة.

توفر عائلة STM32F405xx و STM32F407xx أجهزة في حزم مختلفة تتراوح من 64 دبوسًا إلى 176 دبوسًا. تتغير مجموعة الأجهزة الطرفية المدرجة مع الجهاز المختار.

هذه الخصائص تجعل عائلة STM32F405xx و STM32F407xx من أجهزة التحكم الدقيقة مناسبة لمجموعة واسعة من التطبيقات:

• محرك القيادة والتحكم في التطبيق

• المعدات الطبية

• التطبيقات الصناعية: PLC، المحولات، مفاصل الدوائر

• الطابعات والماسحات الضوئية

• أنظمة الإنذار، وجهاز مكالمة فيديو، وجهاز تنظيف الهواء

• أجهزة الصوت المنزلية
