TMS320C6747DZKBA3 456MHz مزدوج النواة DSP 3648MBPS 32KB L1 ذاكرة تخزين مؤقت 256KB ذاكرة الوصول العشوائي BGA-256 -40 °C إلى +100 °C DSP الصناعية

TMS320C6747DZKBA3 456MHz معالج إشارة رقمية ثنائي النواة 3648 ميجابايت في الثانية ذاكرة تخزين مؤقت L1 سعة 32 كيلو بايت ذاكرة وصول عشوائي (RAM) سعة 256 كيلو بايت BGA-256 -40 درجة مئوية إلى +100 درجة مئوية معالج إشارة رقمية صناعي

الميزات

• دعم البرامج

– TI DSP/BIOS™

– مكتبة دعم الرقائق ومكتبة DSP

• 375- و 456-MHz TMS320C674x VLIW DSP

• ميزات مجموعة تعليمات C674x

– مجموعة فرعية من C67x+ و C64x+ ISAs

– ما يصل إلى 3648 MIPS و 2736 MFLOPS C674x

– قابلة للعنونة بالبايت (بيانات 8 و 16 و 32 و 64 بت)

– حماية من تجاوز السعة 8 بت

– استخراج حقل البت، وتعيين، ومسح

– التطبيع، والتشبع، وعد البت

– تعليمات مضغوطة 16 بت

• بنية ذاكرة التخزين المؤقت ذات المستويين C674x

– 32 كيلو بايت من ذاكرة الوصول العشوائي/ذاكرة التخزين المؤقت للبرنامج L1P

– 32 كيلو بايت من ذاكرة الوصول العشوائي/ذاكرة التخزين المؤقت للبيانات L1D

– 256 كيلو بايت من ذاكرة الوصول العشوائي/ذاكرة التخزين المؤقت الموحدة L2

– تقسيم ذاكرة الوصول العشوائي/ذاكرة التخزين المؤقت المرنة (L1 و L2)

• وحدة تحكم الوصول المباشر إلى الذاكرة المحسنة 3 (EDMA3):

– 2 وحدات تحكم نقل

– 32 قناة DMA مستقلة

– 8 قنوات DMA سريعة

– حجم دفعة النقل القابل للبرمجة

• TMS320C674x نواة DSP VLIW ذات النقطة الثابتة والعائمة

– بنية التحميل والتخزين مع دعم غير محاذي

– 64 مسجلًا للأغراض العامة (32 بت)

– ست وحدات وظيفية ALU (32 و 40 بت)

– يدعم عددًا صحيحًا 32 بت، SP (دقة واحدة IEEE/32 بت) و DP (دقة مزدوجة IEEE/64 بت) نقطة عائمة

– يدعم ما يصل إلى أربعة إضافات SP لكل ساعة، وأربعة إضافات DP كل ساعتين

– يدعم ما يصل إلى عمليتي تقريب متبادل (RCPxP) وتقريب الجذر التربيعي المتبادل (RSQRxP) للنقطة العائمة (SP أو DP) لكل دورة

– وحدتا ضرب وظيفيتان

– ضرب النقطة العائمة IEEE بدقة مختلطة مدعوم حتى:

– 2SPxSP->SP لكل ساعة

– 2SPxSP->DP كل ساعتين

– 2SPxDP->DP كل ثلاث ساعات

– 2DPxDP->DP كل أربع ساعات

– يدعم الضرب بالنقطة الثابتة مضاعفات 32 × 32 بت 1، وأربعة مضاعفات 16 × 16 بت، أو ثمانية مضاعفات 8 × 8 بت لكل دورة ساعة، ومضاعفات معقدة

– تقليل حجم التعليمات عن طريق تجميع التعليمات

– جميع التعليمات مشروطة

– دعم الأجهزة لعملية الحلقة النمطية

– تشغيل الوضع المحمي

– دعم الاستثناءات للكشف عن الأخطاء وإعادة توجيه البرنامج

• 128 كيلو بايت من الذاكرة المشتركة (TMS320C6747 فقط)

• 3.3-V LVCMOS I/Os (باستثناء واجهات USB)

• واجهتان للذاكرة الخارجية:

– EMIFA

– NOR (بيانات بعرض 8 أو 16 بت)

– NAND (بيانات بعرض 8 أو 16 بت)

– SDRAM 16 بت مع مساحة عنوان 128 ميجابايت (TMS320C6747 فقط)

– EMIFB

– SDRAM 32 بت أو 16 بت مع مساحة عنوان 256 ميجابايت (TMS320C6747)

– SDRAM 16 بت مع مساحة عنوان 128 ميجابايت (TMS320C6745)

• ثلاث وحدات UART من النوع 16550 قابلة للتكوين:

– UART0 مع إشارات التحكم في المودم

– إشارات التحكم في التدفق التلقائي (CTS، RTS) على UART0 فقط

– FIFO 16 بايت

– خيار الإفراط في أخذ العينات 16x أو 13x

• وحدة تحكم LCD (TMS320C6747 فقط)

• واجهات طرفية تسلسلية (SPIs) اثنتان، لكل منها تحديد شريحة واحد

• واجهة بطاقة الوسائط المتعددة (MMC)/بطاقة رقمية آمنة (SD) مع إدخال/إخراج بيانات آمنة (SDIO)

• دائرة متكاملة رئيسية وتابعة (I2C Bus™) اثنتان

• واجهة منفذ مضيف واحد (HPI) مع ناقل عنوان/بيانات متعدد الإرسال بعرض 16 بت للحصول على نطاق ترددي عالٍ (TMS320C6747 فقط)

• نظام فرعي لوحدة الوقت الفعلي القابلة للبرمجة (PRUSS)

– نواتان لوحدة الوقت الفعلي القابلة للبرمجة (PRU) مستقلتان

– بنية RISC للتحميل والتخزين 32 بت

– 4 كيلو بايت من ذاكرة الوصول العشوائي للتعليمات لكل نواة

– 512 بايت من ذاكرة الوصول العشوائي للبيانات لكل نواة

التطبيقات

• أجهزة استقبال A/V

• مكبرات صوت السيارات

• أشرطة الصوت

• أنظمة المسرح المنزلي

• صوت احترافي

• صوت دفق الشبكة

الوصف

جهاز TMS320C6745/6747 هو معالج إشارة رقمية منخفض الطاقة يعتمد على نواة TMS320C674x DSP. يستهلك طاقة أقل بكثير من الأعضاء الآخرين في نظام TMS320C6000™ من معالجات DSP.

يمكّن جهاز TMS320C6745/6747 الشركات المصنعة للمعدات الأصلية (OEMs) والشركات المصنعة للتصميم الأصلي (ODMs) من طرح الأجهزة التي تتميز بأداء معالجة عالي في السوق بسرعة.

تستخدم نواة TMS320C6745/6747 DSP بنية تعتمد على ذاكرة التخزين المؤقت ذات المستويين. ذاكرة التخزين المؤقت للبرنامج من المستوى 1 (L1P) هي ذاكرة تخزين مؤقت مباشرة 32 كيلو بايت، وذاكرة التخزين المؤقت للبيانات من المستوى 1 (L1D) هي ذاكرة تخزين مؤقت 32 كيلو بايت ذات مجموعة 2 اتجاهات. تتكون ذاكرة التخزين المؤقت للبرنامج من المستوى 2 (L2P) من مساحة ذاكرة 256 كيلو بايت مشتركة بين مساحة البرنامج والبيانات. يمكن تكوين ذاكرة L2 كذاكرة معينة أو ذاكرة تخزين مؤقت أو مجموعات من الاثنين. على الرغم من إمكانية الوصول إلى DSP L2 بواسطة مضيفين آخرين في النظام، إلا أن ذاكرة مشتركة إضافية بسعة 128 كيلو بايت (TMS320C6747 فقط) متاحة للاستخدام بواسطة مضيفين آخرين دون التأثير على أداء DSP.

معلومات

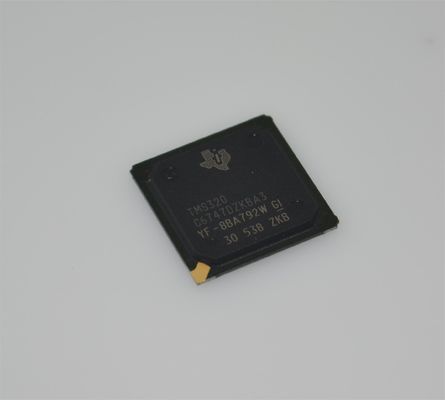

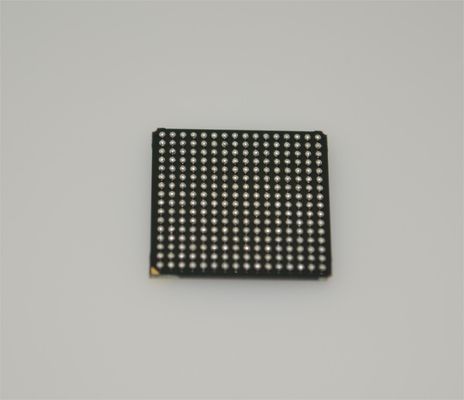

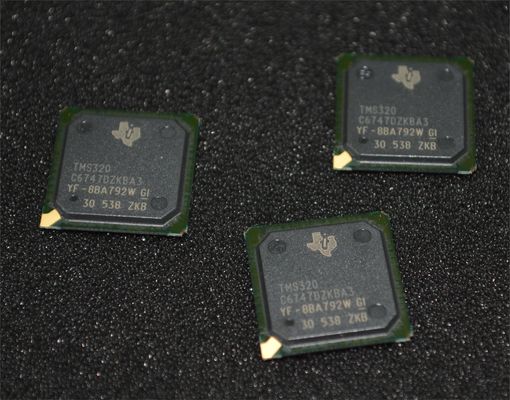

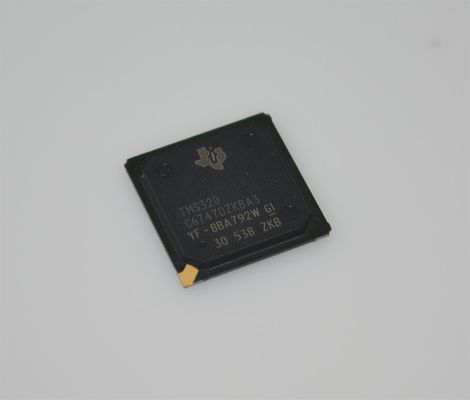

الرسم
