تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | 4.5-26 فولت فئة-د Amp,TPA3118D2DAP Amp من الدرجة D,HTSSOP-32 Amp من الدرجة D,TPA3118D2DAP Class-D Amp,HTSSOP-32 Class-D Amp |
||

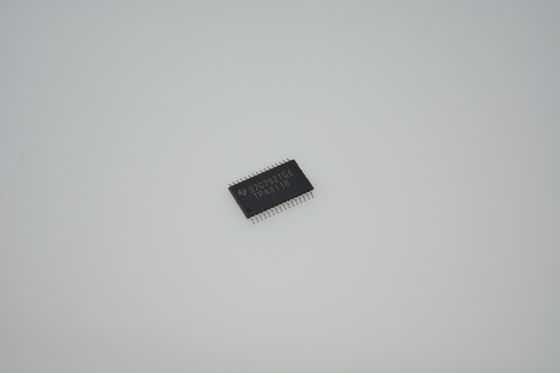

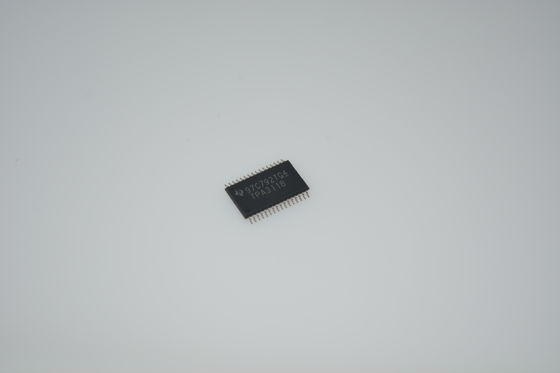

TPA3118D2DAP
وandnbsp;
الميزات وandnbsp;
وandbull; يدعم تكوينات إخراج متعددة
وandndash; 2andtimes;50WIntoa4-andOmega; تحميل BTL عند 21 فولت (TPA3116D2)
وandndash; 2andtimes;30WIntoa8-andOmega; تحميل BTL عند 24 فولت (TPA3118D2)
وandndash; 2andtimes;15WIntoa8-andOmega; تحميل BTL عند 15 فولت (TPA3130D2)
وandbull; نطاق جهد واسع: 4.5 فولت إلى 26 فولت
وandbull; تشغيل من الفئة D فعال
وandndash; andgt;90% كفاءة الطاقة جنبًا إلى جنب مع فقدان الخمول المنخفض يقلل بشكل كبير من حجم المشتت الحراري
وandndash; مخططات تعديل متقدمة
وandbull; ترددات تبديل متعددة
وandndash; تجنب AM
وandndash; مزامنة رئيسية وتابعة
وandndash; تردد تبديل يصل إلى 1.2 ميجاهرتز
وandbull; تعمل بنية مرحلة الطاقة المرتدة مع PSRR عالية على تقليل متطلبات PSU
وandbull; حد الطاقة القابل للبرمجة
وandbull; مدخلات تفاضلية وأحادية الطرف
وandbull; وضع ستيريو وأحادي مع تكوين أحادي المرشح
وandbull; مصدر طاقة واحد يقلل من عدد المكونات
وandbull; دوائر حماية ذاتية متكاملة بما في ذلك الجهد الزائد والجهد المنخفض ودرجة الحرارة الزائدة واكتشاف التيار المستمر والدائرة القصيرة مع الإبلاغ عن الأخطاء
وandbull; حزم محسنة حراريًا

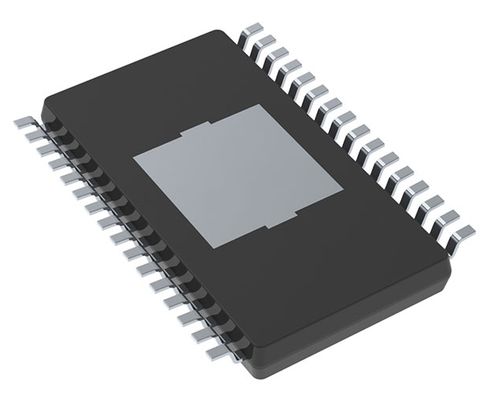

وandndash; DAD (وسادة HTSSOP ذات 32 سنًا)
وandndash; DAP (وسادة HTSSOP ذات 32 سنًا)
وandbull; وandndash;40anddeg;C إلى 85anddeg;C نطاق درجة الحرارة المحيطة
وandnbsp;
التطبيقات
وandbull; مكون صغير جدًا، شريط مكبر الصوت، أحواض
وandbull; ما بعد البيع للسيارات
وandbull; CRTTV
وandbull; تطبيقات الصوت للمستهلكين
وandnbsp;
الوصف
سلسلة TPA31xxD2 عبارة عن مرحلة طاقة مضخم صوت رقمي وفعال الاستخدام، لقيادة مكبرات الصوت حتى 100 واط / 2 Ω في الوضع الأحادي. تسمح الكفاءة العالية لـ TPA3130D2 بالقيام بـ 2 وtimes; 15 واط بدون مشتت حراري خارجي على لوحة PCB ذات طبقة واحدة. يمكن لـ TPA3118D2 حتى تشغيل 2 وtimes; 30 واط / 8 Ω بدون مشتت حراري على لوحة PCB مزدوجة الطبقة. إذا كانت هناك حاجة إلى طاقة أعلى، فإن TPA3116D2 تفعل 2 وtimes; 50 واط / 4 Ω مع مشتت حراري صغير متصل بجانب PowerPAD العلوي. تشترك جميع الأجهزة الثلاثة في نفس البصمة مما يتيح استخدام لوحة PCB واحدة عبر مستويات طاقة مختلفة.
تستخدم دائرة المذبذب / PLL المتقدمة TPA31xxD2 خيار تردد تبديل متعدد لتجنب تداخل AM؛ يتم تحقيق ذلك مع خيار رئيسي أو تابع، مما يجعل من الممكن مزامنة أجهزة متعددة.
الأجهزة TPA31xxD2 محمية بالكامل من الأعطال مع حماية من الدائرة القصيرة والحماية الحرارية بالإضافة إلى الجهد الزائد والجهد المنخفض وحماية التيار المستمر. يتم إرجاع الأخطاء إلى المعالج لمنع تلف الأجهزة أثناء ظروف التحميل الزائد.
وandnbsp;
معلومات
|
الفئة
|
الدوائر المتكاملة (ICs)
خطي
مضخمات الصوت
مضخمات الصوت
|
وandnbsp;
|
|
الشركة المصنعة
|
Texas Instruments
|
وandnbsp;
|
|
السلسلة
|
SpeakerGuardandtrade;
|
وandnbsp;
|
|
التعبئة والتغليف
|
أنبوب
|
وandnbsp;
|
|
حالة الجزء
|
نشط
|
وandnbsp;
|
|
النوع
|
الفئة D
|
وandnbsp;
|
|
نوع الإخراج
|
2-Channel (Stereo)
|
وandnbsp;
|
|
الحد الأقصى لطاقة الإخراج × القنوات @ الحمل
|
30 واط × 2 @ 8 أوم
|
وandnbsp;
|
|
الجهد - الإمداد
|
4.5 فولت ~ 26 فولت
|
وandnbsp;
|
|
الميزات
|
مدخلات تفاضلية، كتم الصوت، حماية من الدائرة القصيرة والحرارية، إيقاف التشغيل
|
وandnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
وandnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 85anddeg;C (TA)
|
وandnbsp;
|
|
حزمة جهاز المورد
|

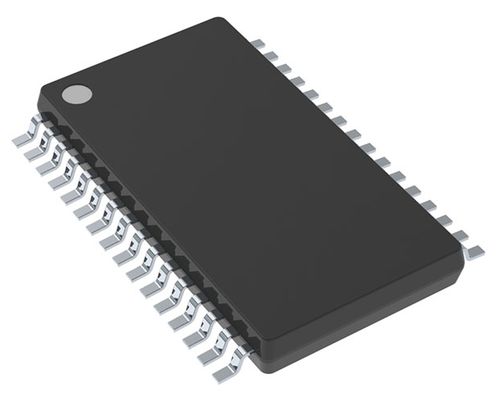

32-HTSSOP
|
وandnbsp;
|
|
الحزمة / العلبة
|
32-PowerTSSOP (0.240andquot;، عرض 6.10 مم)
|
وandnbsp;
|
|
رقم المنتج الأساسي
|
TPA3118
|
وandnbsp;
الرسم
