TOP هو موزع المكونات الإلكترونية المهنية في الصين.
نحن نقدم خدمة حل وقفة واحدة ، من وحدات الاتصال ، والهوائيات ، وثنائي الفينيل متعدد الكلور ، PCBA ، وجميع المكونات لثنائي الفينيل متعدد الكلور بوم.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | STEP-UP ، خطوة الاتجاه | تكوين الإخراج: | إيجابية أو سلبية |
|---|---|---|---|
| طوبولوجيا: | باك ، تعزيز | نوع الإخراج: | قابل للتعديل |
| عدد المخرجات: | 1 | ||
| إبراز: | 3محول بوك 3 فولت,محول 1A بوك,TPS62132RGTR محول بوك,1A Buck Converter,TPS62132RGTR Buck Converter |
||

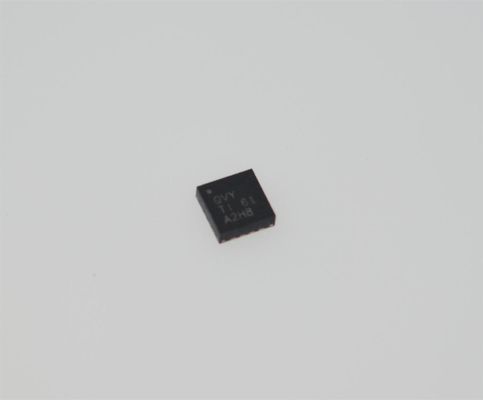

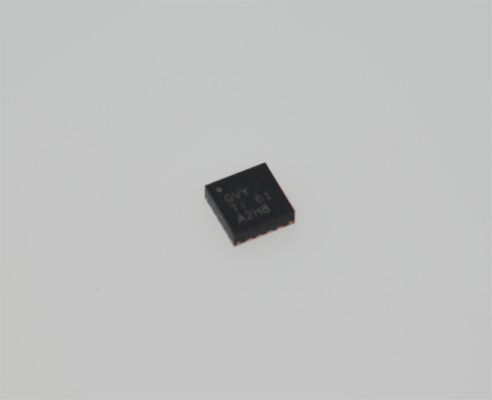

TPS62132RGTR
andnbsp;
الميزات
andbull; طوبولوجيا DCS-Controlandtrade;
andbull; نطاق جهد الإدخال: 3 فولت إلى 17 فولت
andbull; تيار خرج يصل إلى 3 أمبير
andbull; جهد خرج قابل للتعديل من 0.9 فولت إلى 6 فولت
andbull; جهد خرج قابل للتحديد عبر الدبوس (اسمي، + 5٪)
andbull; بدء تشغيل سلس وقابل للبرمجة وتتبع
andbull; انتقال سلس لوضع توفير الطاقة
andbull; تيار هادئ يبلغ 17 وmicro;A (نموذجي)
andbull; تردد تشغيل قابل للتحديد
andbull; خرج جيد للطاقة
andbull; وضع دورة العمل 100٪
andbull; حماية من قصر الدائرة
andbull; حماية من درجة الحرارة الزائدة
andbull; متوافق من دبوس إلى دبوس مع TPS62140 و TPS62150

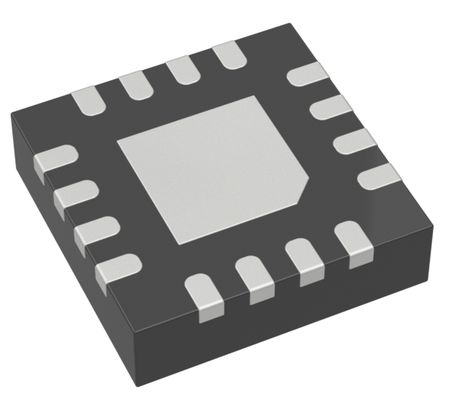

andbull; متوفر في حزمة QFN-16 بحجم 3 مم وtimes; 3 مم
andbull; استخدم TPS82130 لتصميمات أسرع
andnbsp;
التطبيقات
andbull; إمدادات السكك الحديدية القياسية 12 فولت
andbull; إمداد POL من بطارية ليثيوم أيون واحدة أو متعددة
andbull; محركات الأقراص ذات الحالة الصلبة
andbull; الأنظمة المضمنة
andbull; استبدال LDO
andbull; أجهزة الكمبيوتر الشخصية المحمولة والأجهزة اللوحية وأجهزة المودم والكاميرات
andbull; الخادم، الخادم المصغر
andbull; محطة البيانات، نقطة البيع (ePOS)
andnbsp;
الوصف
تعتبر عائلة TPS6213x محولات DC-DC متزامنة سهلة الاستخدام مصممة للتطبيقات ذات كثافة الطاقة العالية. يسمح تردد التبديل العالي الذي يبلغ عادة 2.5 ميجاهرتز باستخدام ملفات الحث الصغيرة ويوفر استجابة عابرة سريعة بالإضافة إلى دقة جهد خرج عالية باستخدام طوبولوجيا التحكم DCS.
بفضل نطاق جهد الإدخال الواسع الذي يتراوح من 3 فولت إلى 17 فولت، تعتبر الأجهزة مناسبة تمامًا للأنظمة التي تعمل إما من بطاريات Li-Ion أو بطاريات أخرى بالإضافة إلى قضبان الطاقة المتوسطة 12 فولت. وهي تدعم ما يصل إلى 3 أمبير من تيار الخرج المستمر بجهد خرج يتراوح بين 0.9 فولت و 6 فولت (مع وضع دورة العمل 100٪). يتم التحكم في منحدر بدء التشغيل لجهد الخرج بواسطة دبوس التشغيل السلس، مما يسمح بالتشغيل إما كمصدر طاقة مستقل أو في تكوينات التتبع. من الممكن أيضًا تسلسل الطاقة عن طريق تكوين دبابيس التمكين و Power Good ذات التصريف المفتوح.
في وضع توفير الطاقة، تسحب الأجهزة تيارًا هادئًا يبلغ حوالي 17 وmu;A من VIN. يدخل وضع توفير الطاقة تلقائيًا وبشكل سلس إذا كان الحمل صغيرًا، ويحافظ على كفاءة عالية على نطاق الحمل بأكمله. في وضع الإغلاق، يتم إيقاف تشغيل الجهاز ويكون استهلاك تيار الإغلاق أقل من 2 وmu;A.
الجهاز، المتوفر في إصدارات جهد الخرج القابلة للتعديل والثابتة، معبأ في حزمة VQFN ذات 16 سنًا بقياس 3 مم وtimes; 3 مم (RGT).
andnbsp;
معلومات
|
الفئة
|
الدوائر المتكاملة (ICs)
إدارة الطاقة (PMIC)
منظمات الجهد - منظمات تبديل DC DC
|
andnbsp;
|
|
الشركة المصنعة
|
Texas Instruments
|
andnbsp;
|
|
السلسلة
|
DCS-Controlandtrade;
|
andnbsp;
|
|
التعبئة والتغليف
|
شريط وamp; بكرة (TR)
شريط مقطوع (CT)
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
حالة الجزء
|
نشط
|
andnbsp;
|
|
الوظيفة
|
خفض
|
andnbsp;
|
|
تكوين الإخراج
|
إيجابي
|
andnbsp;
|
|
الطوبولوجيا
|
باك
|
andnbsp;
|
|
نوع الإخراج
|
ثابت
|
andnbsp;
|
|
عدد المخرجات
|
1
|
andnbsp;
|
|
الجهد - الإدخال (الحد الأدنى)
|
3V
|
andnbsp;
|
|
الجهد - الإدخال (الحد الأقصى)
|
17V
|
andnbsp;
|
|
الجهد - الإخراج (الحد الأدنى / الثابت)
|
3.3V
|
andnbsp;
|
|
الجهد - الإخراج (الحد الأقصى)
|
-
|
andnbsp;
|
|
التيار - الإخراج
|
3A
|
andnbsp;
|
|
التردد - التبديل
|
2.5 ميجاهرتز
|
andnbsp;
|
|
المقوم المتزامن
|
نعم
|
andnbsp;
|
|
درجة حرارة التشغيل
|
-40anddeg;C ~ 85anddeg;C (TA)
|
andnbsp;
|
|
نوع التركيب
|
التركيب السطحي
|
andnbsp;
|
|
الحزمة / العلبة
|
16-VFQFN وسادة مكشوفة
|
andnbsp;
|
|
حزمة جهاز المورد
|
16-VQFN (3x3)
|
andnbsp;
|
|
رقم المنتج الأساسي
|
TPS62132
|
andnbsp;
الرسم
